Kabeļu skrūvsavienojums ar pretuzgriezni komplektā
Tips V-TEC VM16+ OR
Preces nr. 7205657
EAN 4012196632800
Preces nr. / Tips
Vītne
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Apraksts

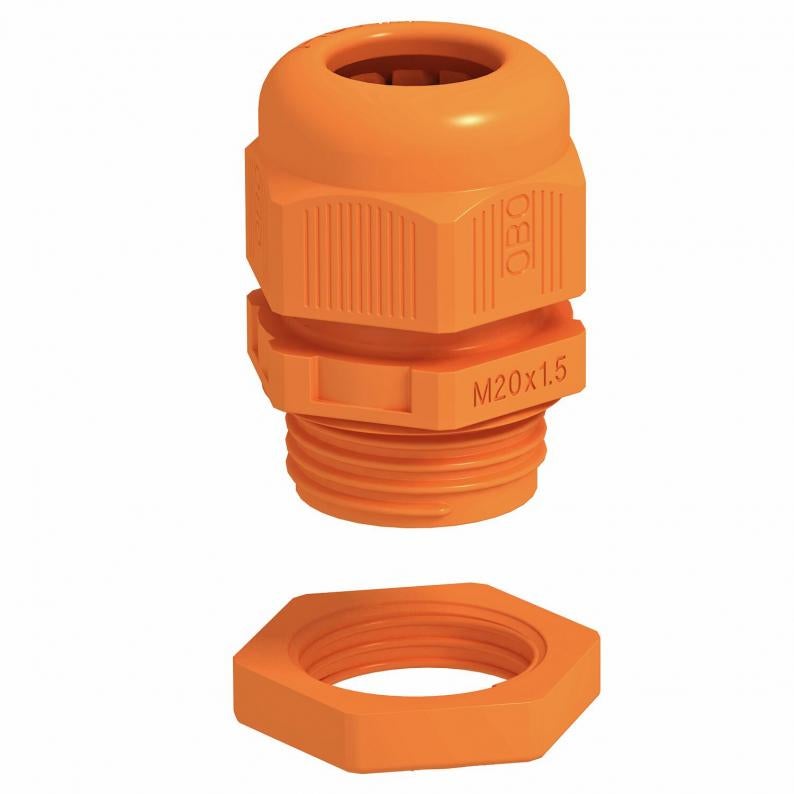

Izturīgs kabeļu skrūvsavienojums ar kupoluzgriežņu konstrukciju, ar metrisko savienojuma vītni atb. IEC 423, komplektā arī iepriekš uzskrūvēts pretuzgrieznis.
Paredzēts apstākļiem, kuros nepieciešams īpaši labs blīvējums. Kabeļu nostiepes fiksators, aizsardzība pret pārāk stipru pievilkšanu un uzticams blīvējums visā spriegošanas diapazonā. Polihloroprēna/akrilnitrila butadiēna kaučuka blīvgredzens. Polihloroprēna/akrilnitrila butadiēna kaučuka gredzenblīve.
VDE sertificēts atbilstoši DIN EN 50262, aizsardzības klase IP 68 ar spiedienu 5 bar 1 h.
Elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai apvienojumā ar aizvērtām kabeļu nozarkārbām FireBox, T sērija.
Krāsa: pasteļoranžs.
Paredzēts apstākļiem, kuros nepieciešams īpaši labs blīvējums. Kabeļu nostiepes fiksators, aizsardzība pret pārāk stipru pievilkšanu un uzticams blīvējums visā spriegošanas diapazonā. Polihloroprēna/akrilnitrila butadiēna kaučuka blīvgredzens. Polihloroprēna/akrilnitrila butadiēna kaučuka gredzenblīve.
VDE sertificēts atbilstoši DIN EN 50262, aizsardzības klase IP 68 ar spiedienu 5 bar 1 h.
Elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai apvienojumā ar aizvērtām kabeļu nozarkārbām FireBox, T sērija.
Krāsa: pasteļoranžs.
Tehniskie dati
Tehniskie dati
| Triecienizturīgs | nē |
|---|---|
| Nesatur halogēnus | jā |
| Stiegrots ar stikla šķiedru | nē |
| Iespēja atbrīvot no sprieguma | jā |
| Aizsardzības veids | IP68 |
| Vītne | M16 x 1,5 |
| sprādzienbīstamai zonai | bez |
| Vītnes veids | metrisks |
| Aizsardzība pret lieci | nē |
| Ar pretuzgriezni | jā |
| Daudzvietīgs blīvēšanas ieliktnis | nē |
| Plakanvada skrūvsavienojums | nē |
| Dalāms skrūvsavienojums | nē |
| sprādzienbīstamai zonai, gāze | bez |
| sprādzienbīstamai zonai, putekļi | bez |
| Vītnes kāpe | 1,5 mm |
| Blīvējuma virsma D min. | 4,5 mm |
| Blīvējuma virsma D maks. | 10 mm |
| Atslēgas platums | 20 |
| Izmērs E1 (mm) | 22 mm |
| Izmērs E2 | 25 mm |
| ROHS atbilstība | jā |
| Vītnes garums | 9 mm |
| Atslēgas platums 1 | 20 mm |
| Atslēgas platums 2 | 22 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 65 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C |
| Izmērs | M16 |
| Materiāls | Poliamīds |
| Krāsa | pasteļoranžs; RAL 2003 |
| Izstrādājuma sērija | „FireBox T” sērija |

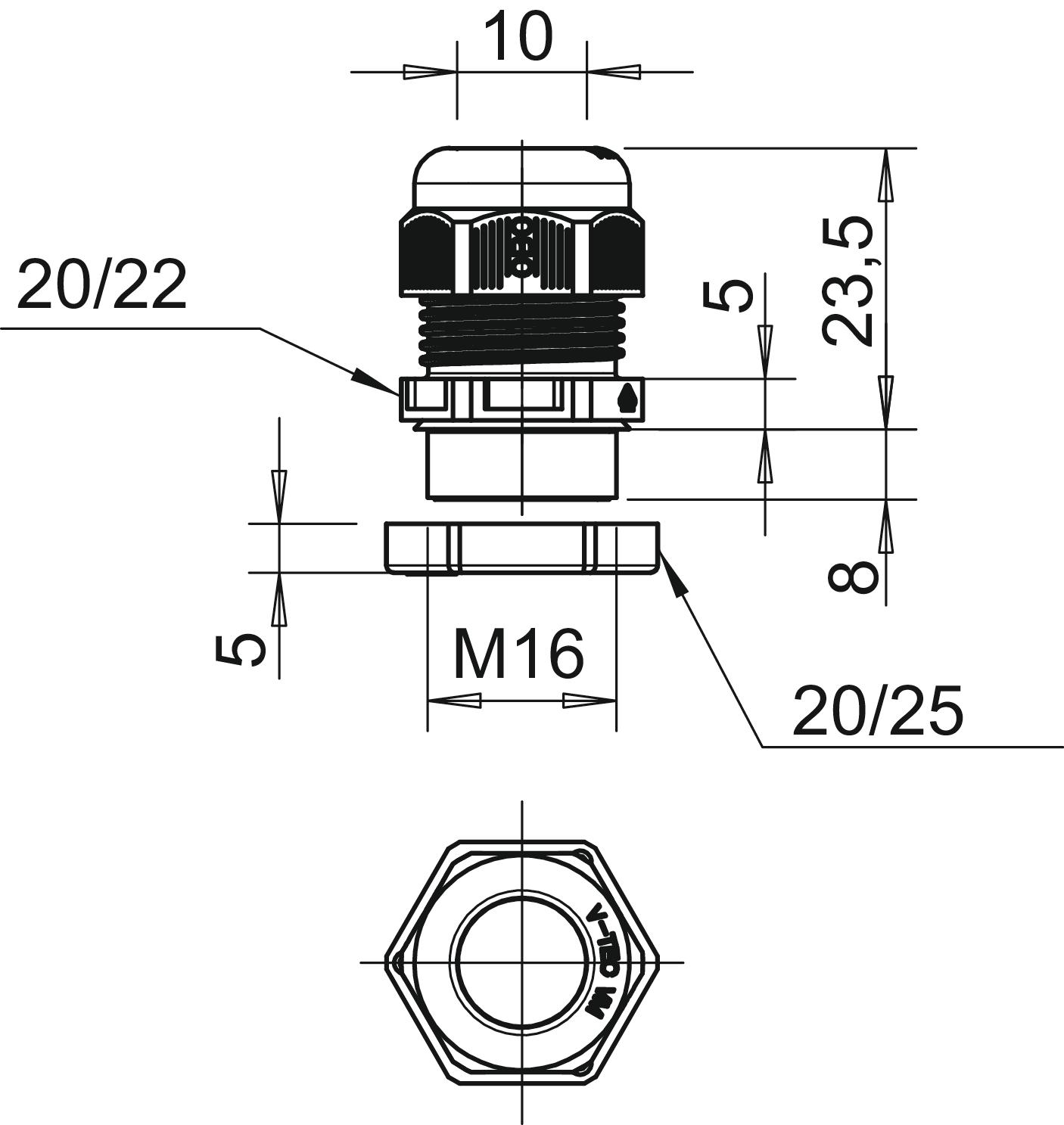

Izmēri
| Izmērs G | M16 x 1,5 mm |
|---|---|
| Izmērs L, min. | 21,5 mm |
| Izmērs L, maks. | 23,5 mm |
| Izmērs L1 | 8 mm |
| Izmērs L2 | 5 mm |
| Izmērs L3 | 5 mm |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0336 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0336 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (3)
Sertifikāti (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Vītne
Daudzvietīgs blīvēšanas ieliktnis
Krāsa
Preces nr.
V-TEC VM16+ OR
M16 x 1,5
nē
pasteļoranžs; RAL 2003
7205657
V-TEC VM20+ OR
M20 x 1,5
nē
pasteļoranžs; RAL 2003
7205660
V-TEC VM25+ OR
M25 x 1,5
nē
pasteļoranžs; RAL 2003
7205663
V-TEC VM32+ OR
M32 x 1,5
nē
pasteļoranžs; RAL 2003
7205666
V-TEC VM40+ OR
M40 x 1,5
nē
pasteļoranžs; RAL 2003
7205669
