Kabeļu trepes ar trapeces veida spraisli, standarta ALU
Tips SL 62 600 ALU
Preces nr. 7099762
EAN 4012196510047
Preces nr. / Tips
Garums
Platums
Metāla biezums
Šī prece vairs netiek ražota!
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

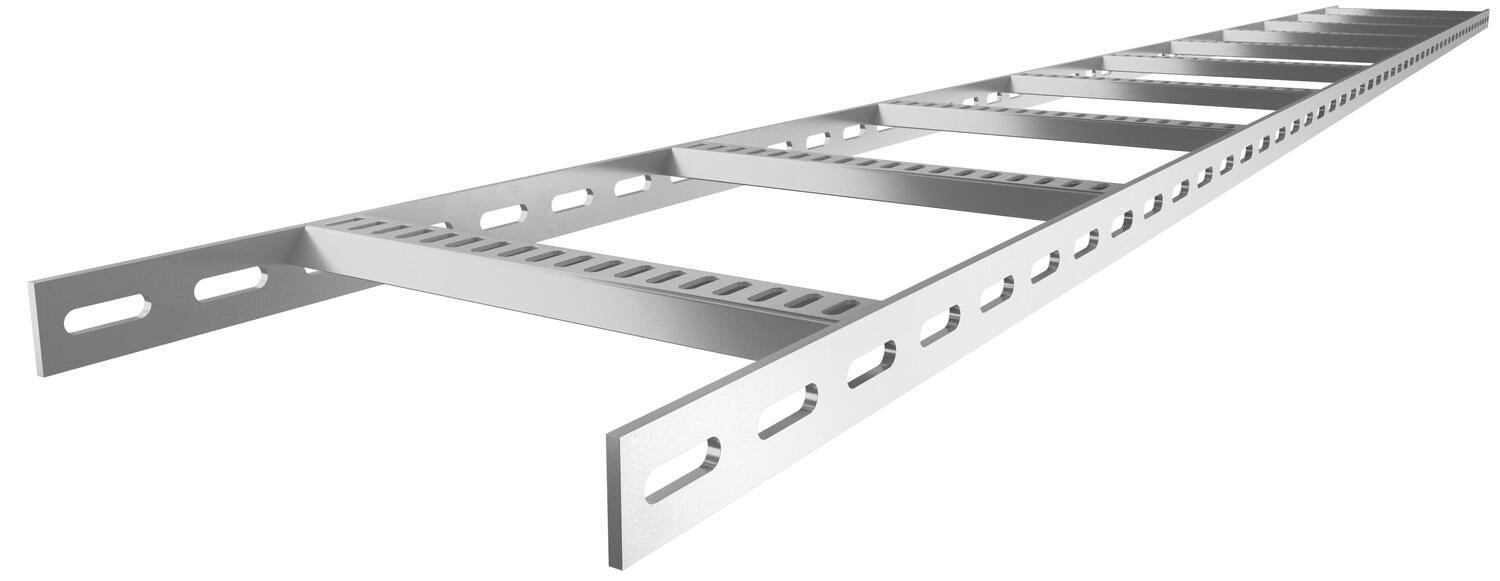

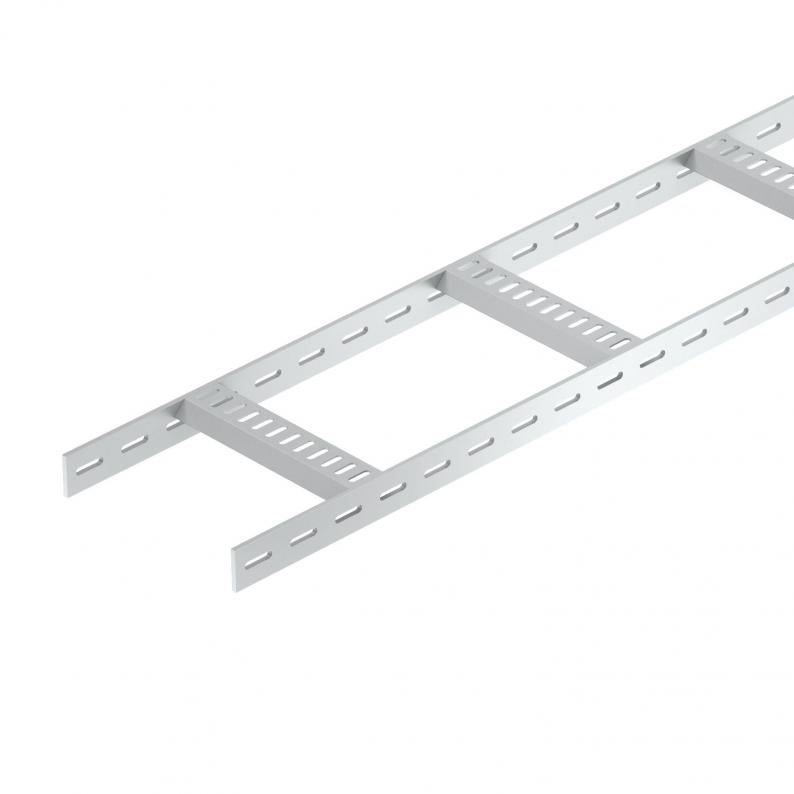

Kuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 40 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem.
Kuģu būvei paredzētās kabeļu trepes pēc pieprasījuma var piegādāt, izgatavotas arī no neapstrādāta tērauda.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 40 mm |
| Izmērs B | 610 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| ROHS atbilstība | jā |
| Metāla biezums | 5 mm |
| Izmērs | 40x610x3000 |
| Virsma | beicēta |
| Materiāls | Alumīnijs |
| Krāsa | alumīnijs |
| Izstrādājuma sērija | SL sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,4 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 0,65 kN/m |
| Balstu atstatums 2,5 m | 0,35 kN/m |
| Balstu atstatums 3,0 m | 0,2 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 25,4655 kg CO₂e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 25,4655 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
SL 62 400 ALU
3000
400
nē
5
7099758
SL 62 500 ALU
3000
500
nē
5
7099760
SL 62 600 ALU
3000
600
nē
5
7099762
Platums
SL 62 400 ALU
Preces nr.
7099758
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
5
SL 62 500 ALU
Preces nr.
7099760
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
5
SL 62 600 ALU
Preces nr.
7099762
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
5
