Kabeļu trepes ar trapeces veida spraisli, standarta FT
Tips SL 62 100 FT
Preces nr. 7097409
EAN 4012196980246
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

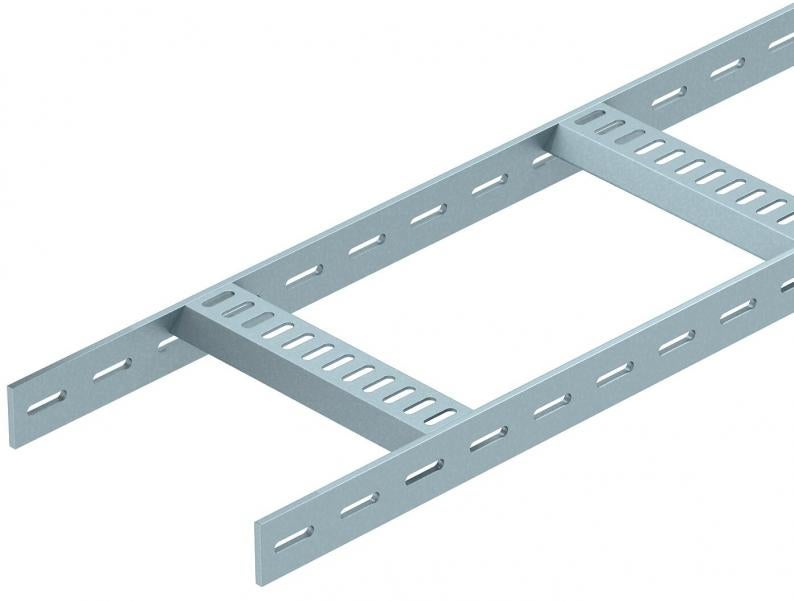

Kuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 40 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem. Slodze pārbaudīta saskaņā ar IEC kombinācijā ar SLV tipa savienotāju.
Kuģu būvei paredzētās kabeļu trepes, ietverot fasondetaļas, pēc pieprasījuma var piegādāt arī izgatavotas no nerūsošā tērauda. Iespējams pulvera pārklājums atbilstoši RAL krāsām.
Tehniskie dati

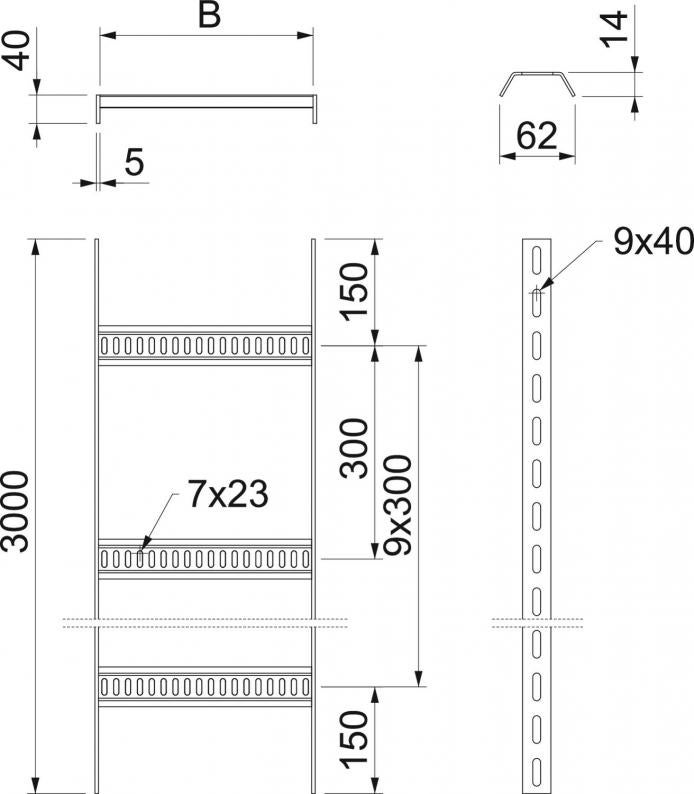

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 40 mm |
| Izmērs B | 110 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| ROHS atbilstība | jā |
| Metāla biezums | 5 mm |
| Izmērs | 40x110x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | SL sērija |
Noslodze
| Balstu atstatums 1,5 m | 3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2 kN/m |
| Balstu atstatums 2,5 m | 1 kN/m |
| Balstu atstatums 3,0 m | 0,6 kN/m |

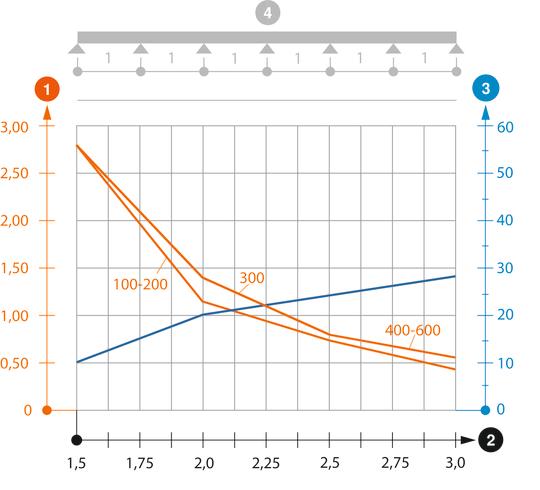

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Slodzes shēma pārbaudes laikā
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,4966 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,4966 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Montāžas piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6490192
Spriegošanas lente A2K, tumši melnā krāsāTips
SBR 8 A2K
Mazākā pārd. vien.: 40 m
40m
m
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
SL 62 100 FT
3000
100
nē
5
7097409
SL 62 150 FT
3000
150
nē
5
7097417
SL 62 200 FT
3000
200
nē
5
7097425
SL 62 300 FT
3000
300
nē
5
7097433
SL 62 400 FT
3000
400
nē
5
7097441
SL 62 500 FT
3000
500
nē
5
7097468
SL 62 600 FT
3000
600
nē
5
7097476
