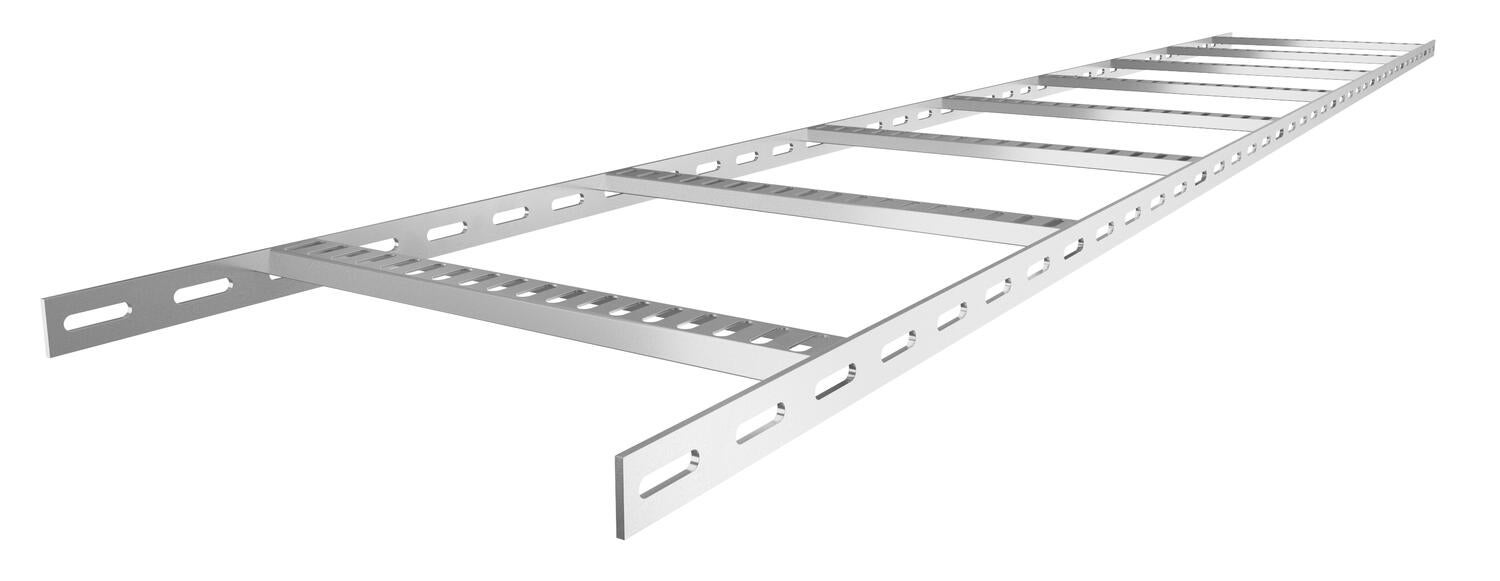

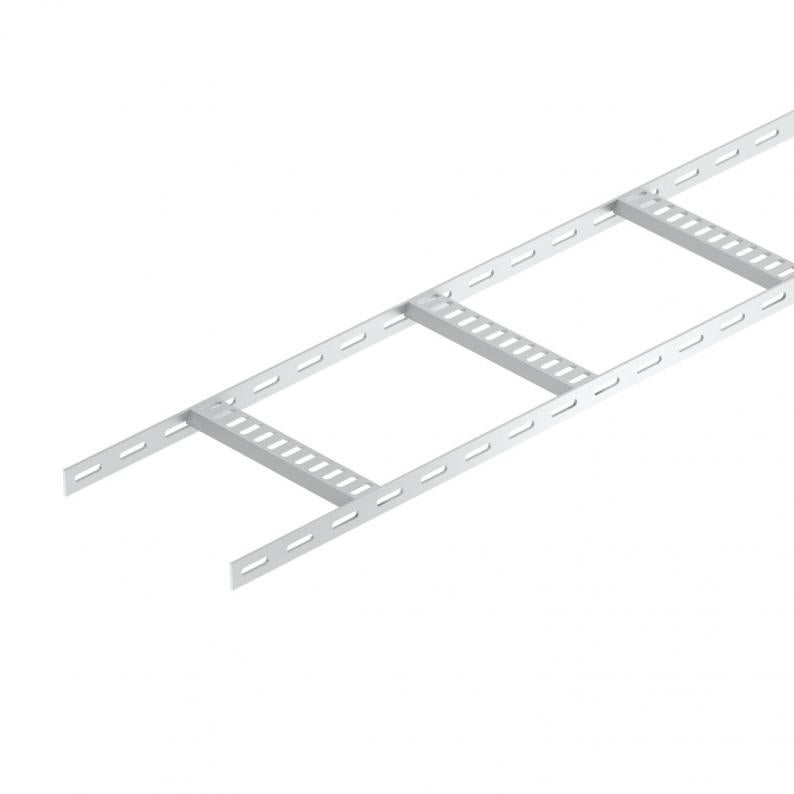

Kabeļu trepes ar trapeces veida spraisli, vieglas ALU
Tips SL 42 100 ALU
Preces nr. 7099724
EAN 4012196509881
Preces nr. / Tips
Garums
Platums
Metāla biezums
Šī prece vairs netiek ražota!
Mazākā pārd. vien.: 2 m
2m
m
Apraksts
Kuģu būvei paredzētas kabeļu trepes ar caurumotu sānu profilu, malas augstums 25 mm, ar iemetinātiem, ar vaļējo pusi uz leju vērstiem un perforētiem trapeces formas spraišļiem.
Kuģu būvei paredzētās kabeļu trepes pēc pieprasījuma var piegādāt, izgatavotas arī no neapstrādāta tērauda.
Tehniskie dati

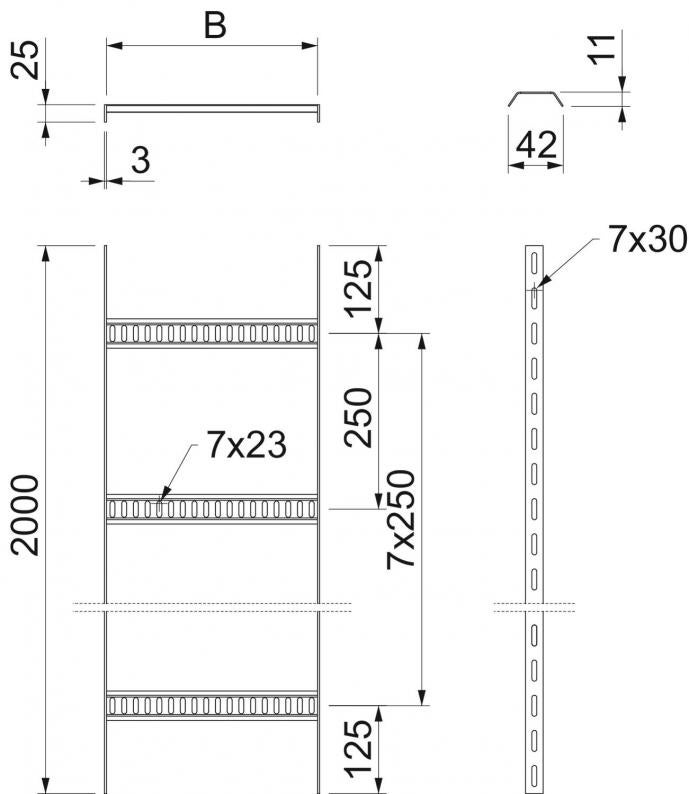

Izmēri
| Garums | 2000 mm |
|---|---|
| Platums | 100 mm |
| Augstums | 25 mm |
| Izmērs B | 106 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Attālums starp spraišļiem | 250 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| ROHS atbilstība | jā |
| Metāla biezums | 3 mm |
| Izmērs | 25x106x2000 |
| Virsma | beicēta |
| Materiāls | Alumīnijs |
| Krāsa | alumīnijs |
| Izstrādājuma sērija | SL sērija |
Noslodze
| Balstu atstatums 1,0 m | 0,75 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 0,2 kN/m |
| Balstu atstatums 2,0 m | 0,1 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Slodzes shēma pārbaudes laikā
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 7,2475 kg CO₂e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 7,2475 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
SL 42 100 ALU
2000
100
nē
3
7099724
SL 42 200 ALU
2000
200
nē
3
7099728
SL 42 250 ALU
2000
250
nē
3
7099730
SL 42 300 ALU
2000
300
nē
3
7099732
Platums
SL 42 100 ALU
Preces nr.
7099724
Garums
2000
Platums
100
Funkciju nodrošināšana
nē
Metāla biezums
3
SL 42 200 ALU
Preces nr.
7099728
Garums
2000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
3
SL 42 250 ALU
Preces nr.
7099730
Garums
2000
Platums
250
Funkciju nodrošināšana
nē
Metāla biezums
3
SL 42 300 ALU
Preces nr.
7099732
Garums
2000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
3
