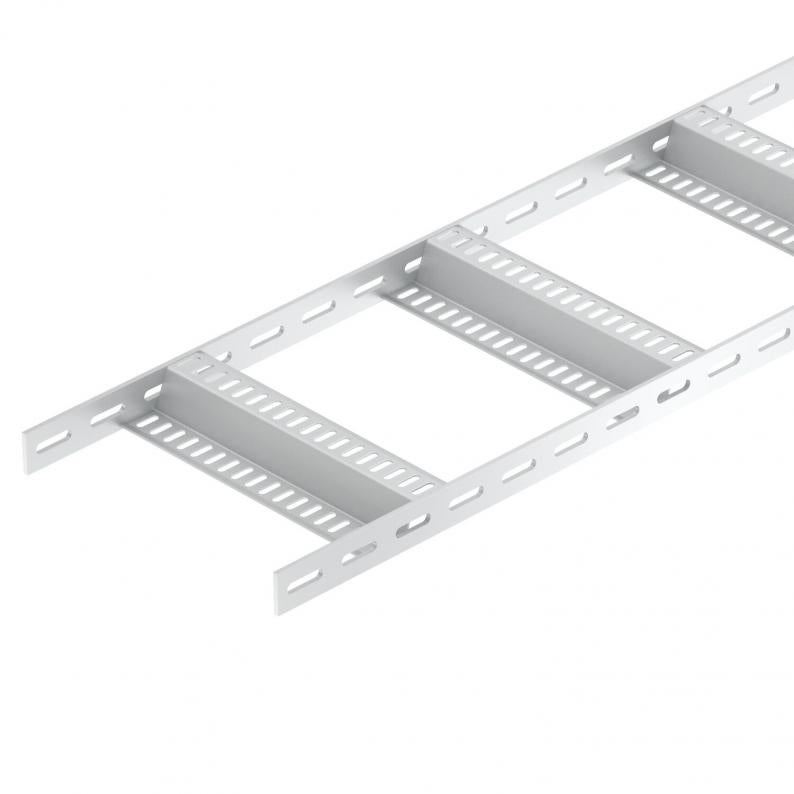

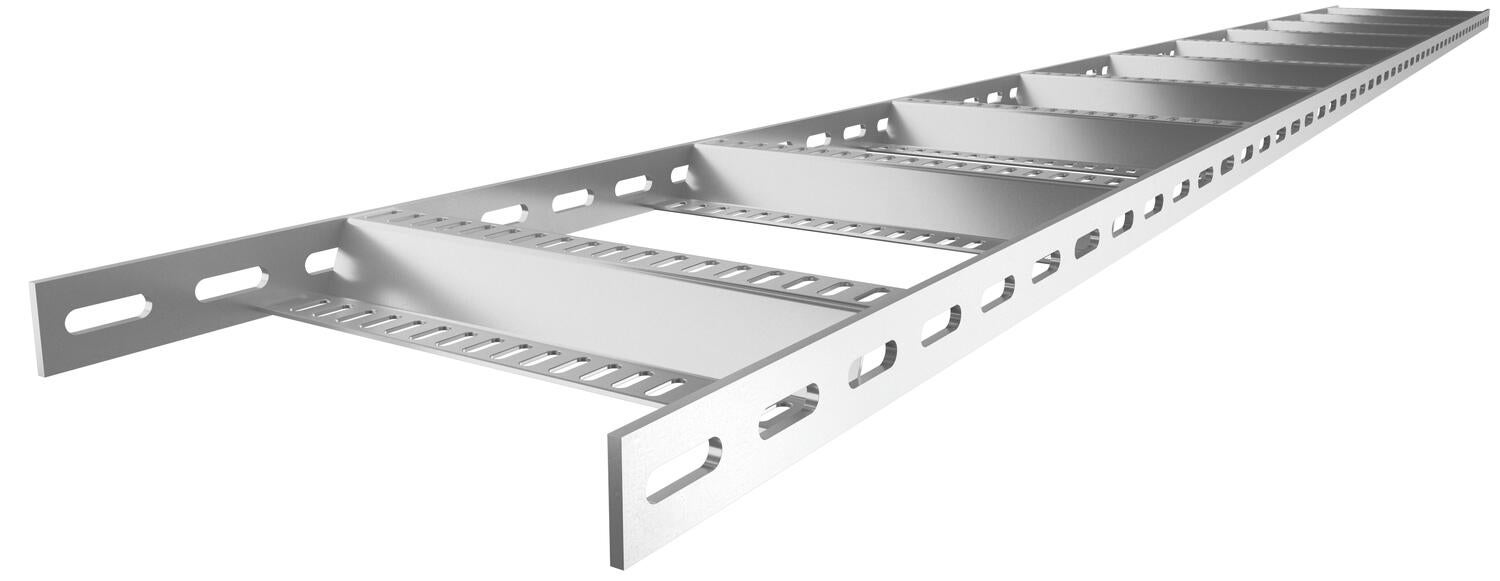

Kabeļu trepes ar Z spraisli, standarta ALU
Tips SLZ 600 ALU
Preces nr. 7099782
EAN 4012196510122
Preces nr. / Tips
Garums
Platums
Metāla biezums
Šī prece vairs netiek ražota!
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Kuģu būvei paredzētas kabeļu trepes ar perforētu sānu malu, malas augstums 40 mm, ar iemetinātiem, perforētiem Z formas spraišļiem.
Kuģu būvei paredzētās kabeļu trepes, ietverot fasondetaļas, pēc pieprasījuma var piegādāt arī izgatavotas no nerūsošā tērauda. Iespējams pulvera pārklājums atbilstoši RAL krāsām.
Tehniskie dati

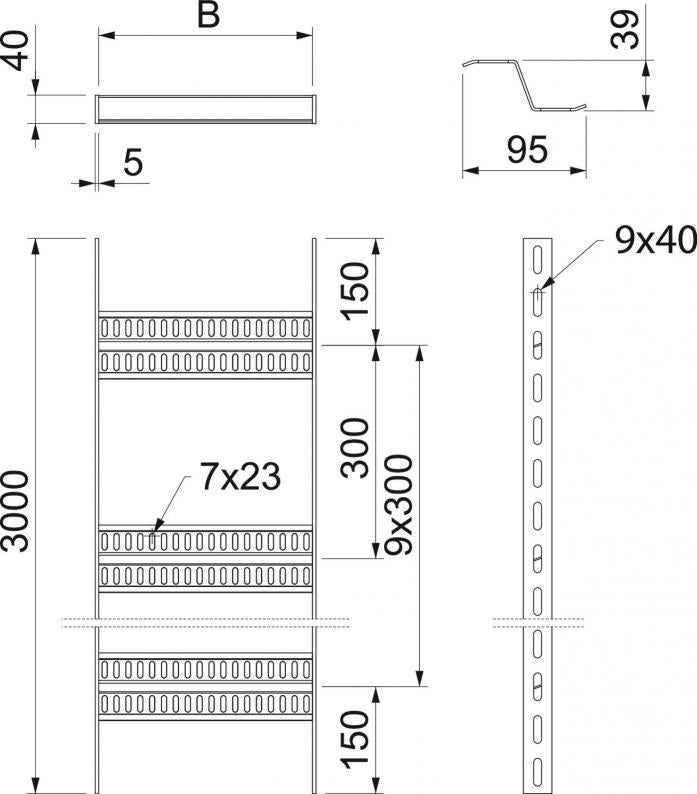

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 40 mm |
| Izmērs B | 610 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| ROHS atbilstība | jā |
| Metāla biezums | 5 mm |
| Izmērs | 40x610x3000 |
| Virsma | beicēta |
| Materiāls | Alumīnijs |
| Krāsa | alumīnijs |
| Izstrādājuma sērija | SLZ sērija |
Noslodze
| Balstu atstatums 1,5 m | 1,4 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 0,65 kN/m |
| Balstu atstatums 2,5 m | 0,35 kN/m |
| Balstu atstatums 3,0 m | 0,2 kN/m |

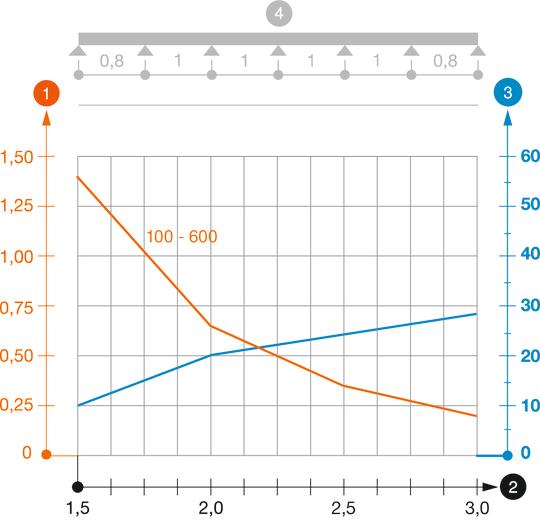

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 34,0774 kg CO₂e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 34,0774 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-04-02T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Preces nr.
SLZ 100 ALU
3000
100
nē
5
7099772
SLZ 200 ALU
3000
200
nē
5
7099774
SLZ 300 ALU
3000
300
nē
5
7099776
SLZ 500 ALU
3000
500
nē
5
7099780
SLZ 600 ALU
3000
600
nē
5
7099782
