Kabeļu trepes ar Z spraisli, vieglas FT

Kabeļu trepes ar Z spraisli, vieglas FT

Tips SLZ L 100 FT
Preces nr. 7098002
EAN 4012195707646
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Metāla biezums

Mazākā pārd. vien.: 3 m

m

Apraksts

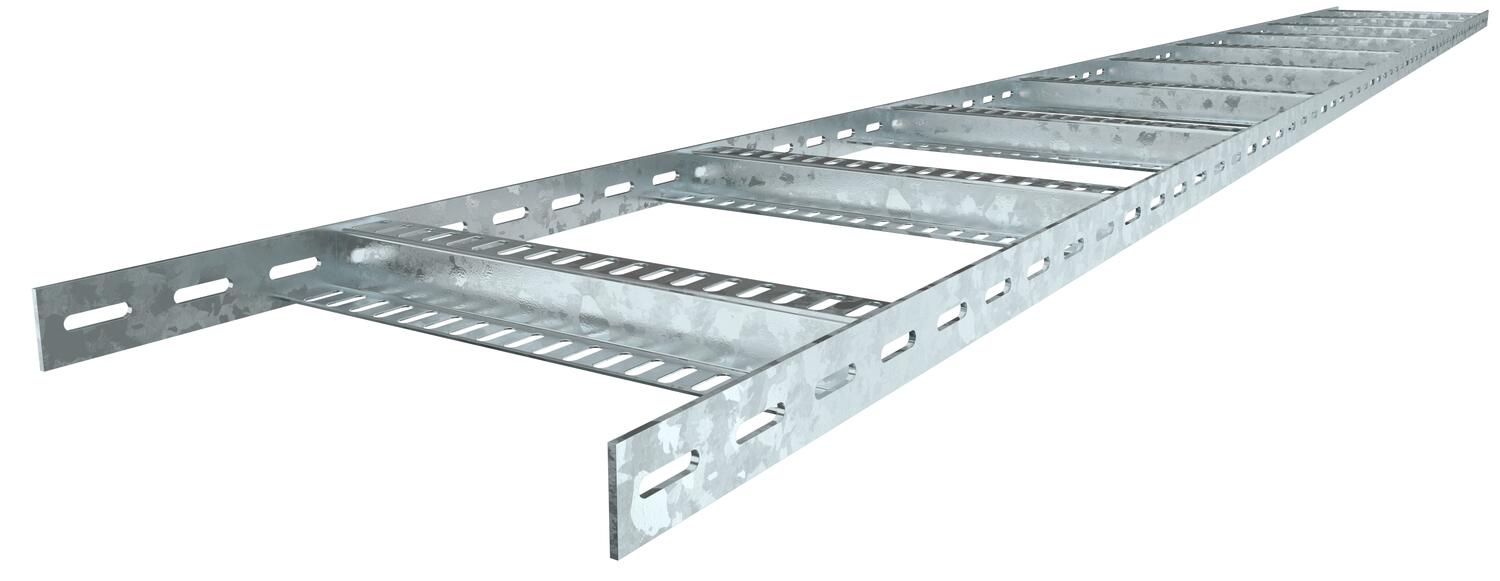

Kuģa kabeļu trepes, vieglā konstrukcija, ar caurumotu sānu profilu, malas augstums 35 mm, ar iemetinātiem un perforētiem Z formas spraišļiem. Slodze pārbaudīta saskaņā ar IEC kombinācijā ar SLV tipa savienotāju.



Kuģu būvei paredzētās kabeļu trepes, ietverot fasondetaļas, pēc pieprasījuma var piegādāt arī izgatavotas no nerūsošā tērauda. Iespējams pulvera pārklājums atbilstoši RAL krāsām.

  • Det Norske Veritas
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

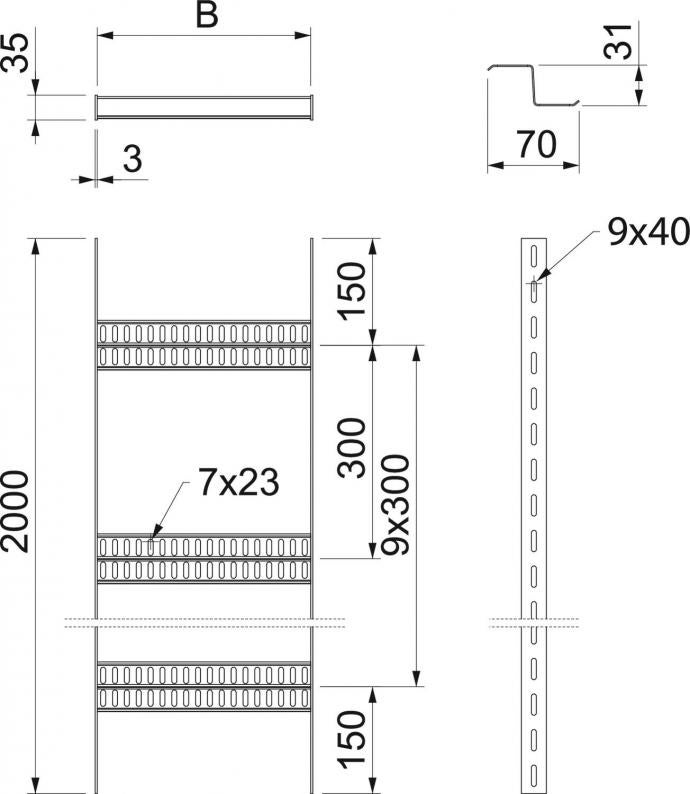

Izmēri

Garums3000 mm
Platums100 mm
Augstums35 mm
Izmērs B106 mm

Tehniskie dati

Funkciju nodrošināšananē
Sānu caurumijā
Gara laiduma izpildījumsnē
Nerūsējošs tērauds, kodinātsnē
Attālums starp spraišļiem300 mm
Spraišļu izpildījumsCaurumots profils
Sānu malas konstrukcijaplakans profils
Spraišļa stiprinājumsmetināts
Izmēri35x100
ROHS atbilstībajā
Metāla biezums3 mm
Izmērs35x106x3000
Virsmakarsti cinkots
MateriālsTērauds
Krāsacinks
Izstrādājuma sērijaSLZ sērija

Noslodze

Balstu atstatums 1,5 m1,5 kN/m
Balstu atstatums 2,0 m0,85 kN/m
Balstu atstatums 2,5 m0,35 kN/m
Balstu atstatums 3,0 m0,25 kN/m

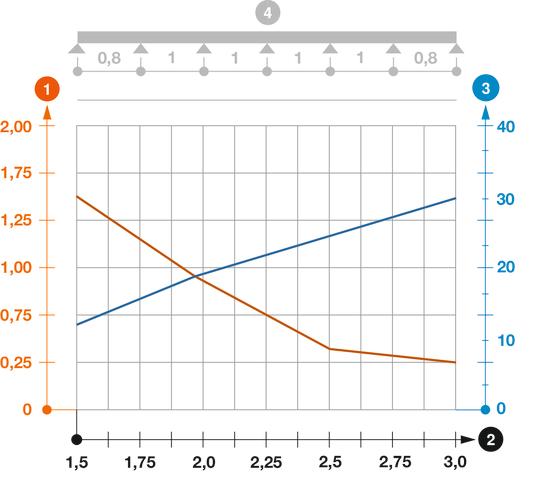

Slodzes diagramma, kabeļu trepes, tips SLZ L

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Slodzes shēma pārbaudes laikā

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem4,0504 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)4,0504 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1

Piederumi

Montāžas piederumi
Sistēmas piederumi
Tips
SBR 8 A2K

Mazākā pārd. vien.: 40 m

m

Tips
SBR 15 FSK

Mazākā pārd. vien.: 25 m

m

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)

Izpildījumi

Platums
SLZ L 100 FT
Preces nr.
7098002
Garums
3000
Platums
100
Funkciju nodrošināšana
nē
Metāla biezums
3
SLZ L 200 FT
Preces nr.
7098006
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
3
SLZ L 300 FT
Preces nr.
7098008
Garums
3000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
3
SLZ L 400 FT
Preces nr.
7098010
Garums
3000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
3
SLZ L 500 FT
Preces nr.
7098012
Garums
3000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
3
SLZ L 600 FT
Preces nr.
7098014
Garums
3000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
3
