Kabeļu trepes LCIS 60, 3 m C30 FT
Tips LCIS 630 3 FT
Preces nr. 6209723
EAN 4012196431748
Preces nr. / Tips
6209723 / LCIS 630 3 FT
Garums
3000 mm
Platums
300 mm
Funkciju nodrošināšana
nē
Metāla biezums
1,5 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts

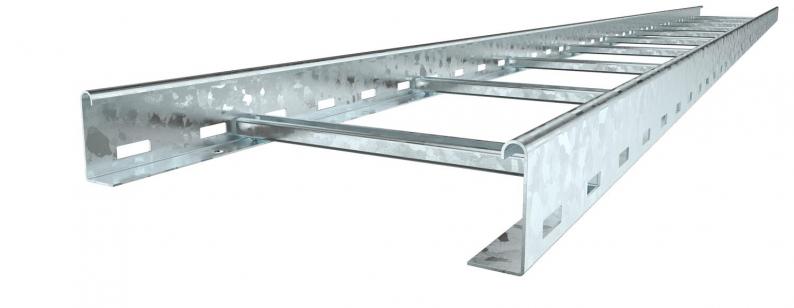

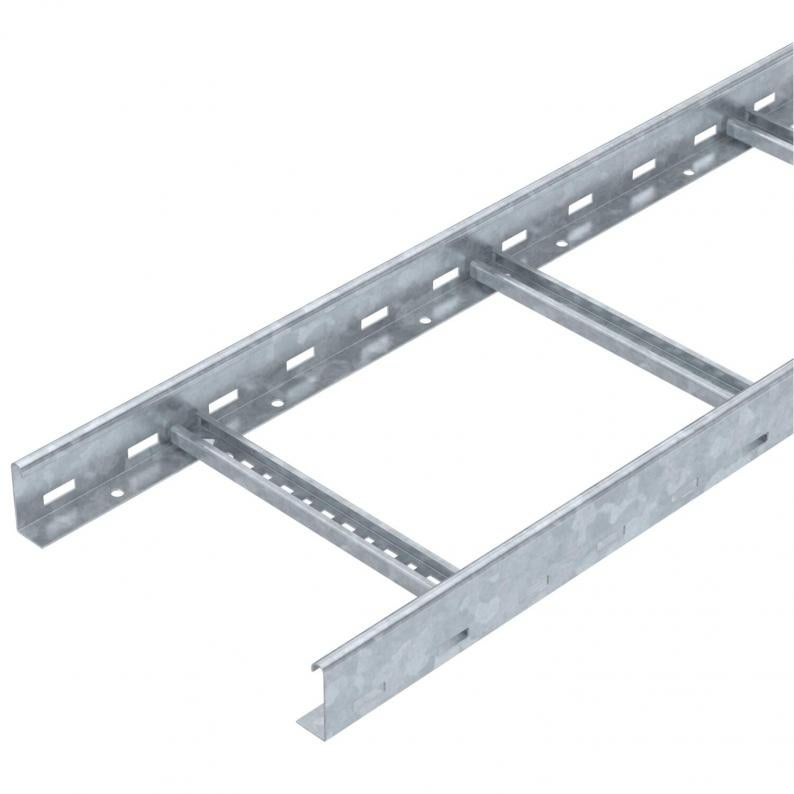

Kabeļu trepes ar 60 mm augstām malām, iemetinātiem, augšup vērstiem C30 profila spraišļiem. Ieliekta sānu mala pastiprinājumam, kas kalpo arī kā malu aizsargs. Nostiprināšana uz balsteņa notiek ar LKS 40 tipa skavām. Spraugas izmērs spraišļiem ir 16,5 mm, atbilstošais piekarapskavas tips ir BS-H....
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Tehniskie dati

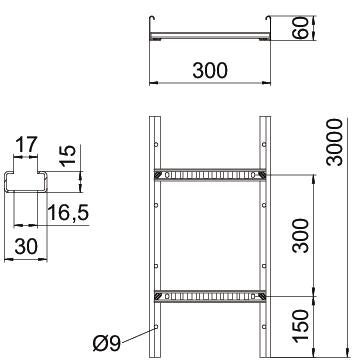

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 60 mm |
| Izmērs B | 300 mm |
| Spraišļa atveres izmērs | 17,00 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 120 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 12000 mm² |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | metināts |
| ROHS atbilstība | jā |
| Metāla biezums | 1,5 mm |
| Izmērs | 60x300x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | LCIS sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,3 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2 kN/m |
| Balstu atstatums 2,5 m | 1,3 kN/m |
| Balstu atstatums 3,0 m | 1 kN/m |
| Balstu atstatums 3,5 m | 0,78 kN/m |
| Balstu atstatums 4,0 m | 0,4 kN/m |
| Balstu atstatums 4,5 m | 0,3 kN/m |
| Balstu atstatums 5,0 m | 0,2 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m

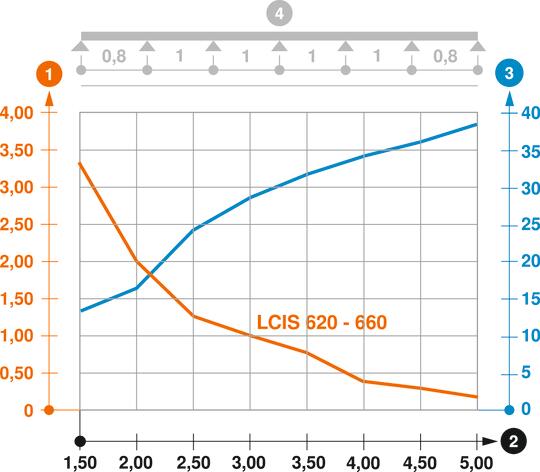

Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,7838 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 6,7838 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
