Kabeļu trepes LG 110, 6 m VS FT
Tips LG 116 VS 6 FT
Preces nr. 6216477
EAN 4012195065432
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

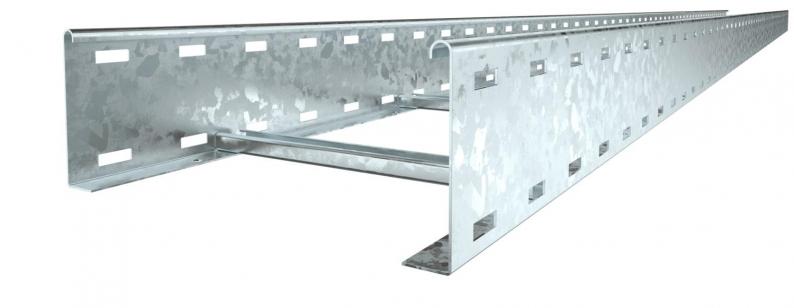

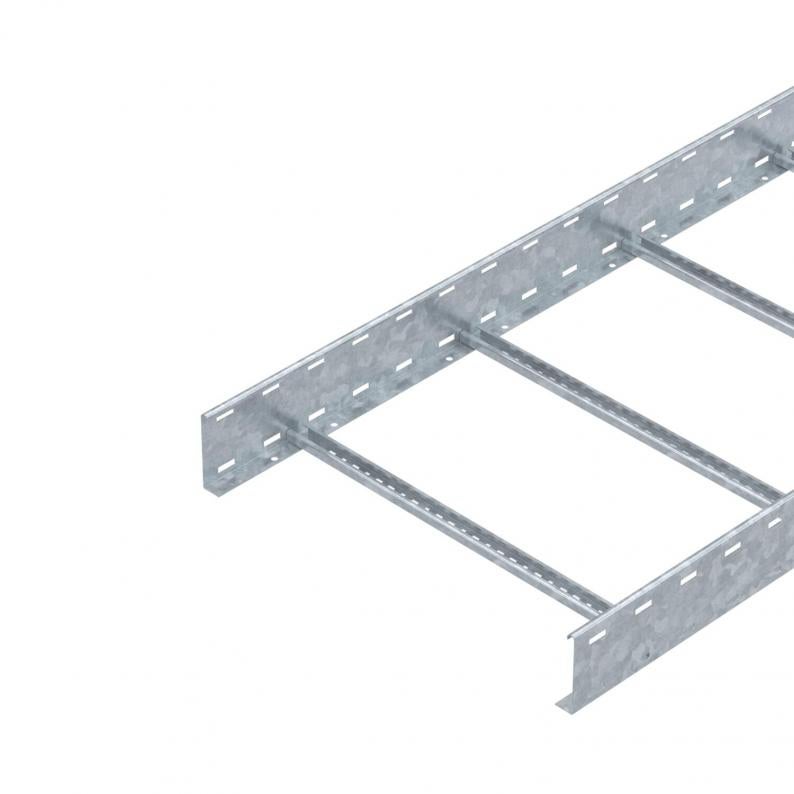

Kabeļu trepes ar perforētu profila malu un malas augstumu 110 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.
Tehniskie dati
Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 110 mm |
| Izmērs B | 600 mm |
| Spraišļa atveres izmērs | 16,50 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 568 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 56800 mm² |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | kniedēts no vienas puses |
| Izmēri | 110x600x6000 |
| ROHS atbilstība | jā |
| Metāla biezums | 1,5 mm |
| Izmērs | 110x600x6000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | LG sērija |
Noslodze
| Balstu atstatums 2,0 m | 3,1 kN/m |
|---|---|
| Balstu atstatums 2,5 m | 2 kN/m |
| Balstu atstatums 3,0 m | 1,4 kN/m |
| Balstu atstatums 3,5 m | 0,9 kN/m |
| Balstu atstatums 4,0 m | 0,65 kN/m |
| Balstu atstatums 4,5 m | 0,55 kN/m |
| Balstu atstatums 5,0 m | 0,5 kN/m |
| Balstu atstatums 6,0 m | 0,15 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 10,9889 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 10,9889 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Virsma
Materiāls
Preces nr.
LG 112 VS 6 FT
6000
200
nē
1,5
karsti cinkots
Tērauds
6216465
LG 113 VS 6 FT
6000
300
nē
1,5
karsti cinkots
Tērauds
6216468
LG 114 VS 6 FT
6000
400
nē
1,5
karsti cinkots
Tērauds
6216471
LG 115 VS 6 FT
6000
500
nē
1,5
karsti cinkots
Tērauds
6216474
LG 116 VS 6 FT
6000
600
nē
1,5
karsti cinkots
Tērauds
6216477
Platums
LG 112 VS 6 FT
Preces nr.
6216465
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 113 VS 6 FT
Preces nr.
6216468
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 114 VS 6 FT
Preces nr.
6216471
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 115 VS 6 FT
Preces nr.
6216474
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 116 VS 6 FT
Preces nr.
6216477
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
