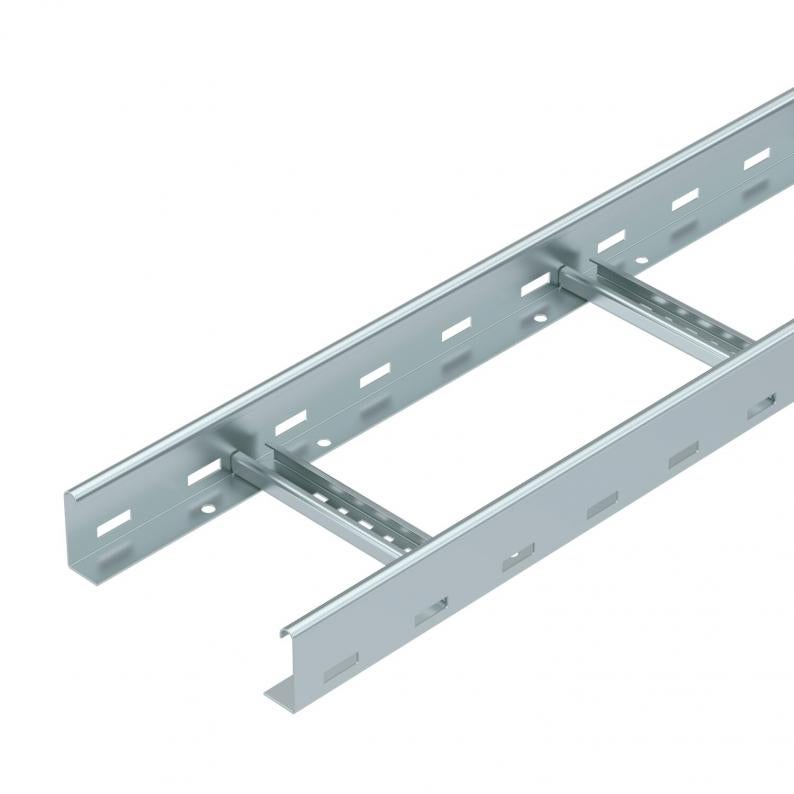

Kabeļu trepes LG 60, 3 m VS FS
Mazākā pārd. vien.: 3 m
m
Apraksts
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Citi platumi ir pieejami pēc pieprasījuma.
Kabeļu trepes piegādā salocītā stāvoklī.
Kabeļus var montēt ar atbilstošu tipa 2056 kabeļu apskavu.
Kabeļu trepes, kuru platums ir no 200 mm līdz 400 mm, drīkst izmantot arī vertikālai montāžai kā vertikālas kabeļu trepes iekārtās, kuru elektriskās funkcijas jānodrošina saskaņā ar DIN 4102 12. daļu. Kabeļus var montēt ar tipa 2056 kabeļu apskavu, kuru atļauts izmantot funkciju nodrošināšanai.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 200 mm |
| Augstums | 60 mm |
| Izmērs B | 200 mm |
| Spraišļa atveres izmērs | 16,50 |
Tehniskie dati
| Funkciju nodrošināšana | jā |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 98 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 9800 mm² |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | kniedēts no vienas puses |
| Izmēri | 60x200x3000 |
| ROHS atbilstība | jā |
| Metāla biezums | 1,5 mm |
| Izmērs | 60x200x3000 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Ugunsdrošība | Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija |
| Izstrādājuma sērija | LG sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,1 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,25 kN/m |
| Balstu atstatums 2,5 m | 1,5 kN/m |
| Balstu atstatums 3,0 m | 1,1 kN/m |
| Balstu atstatums 3,5 m | 0,75 kN/m |
| Balstu atstatums 4,0 m | 0,45 kN/m |
| Balstu atstatums 4,5 m | 0,3 kN/m |
| Balstu atstatums 5,0 m | 0,15 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,3963 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 6,3963 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
