Kabeļu trepes LG 60, 6 m VS A2

Kabeļu trepes LG 60, 6 m VS A2

Tips LG 660 VS6 A2
Preces nr. 6208712
EAN 4012195064473
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Metāla biezums

Mazākā pārd. vien.: 6 m

m

Apraksts

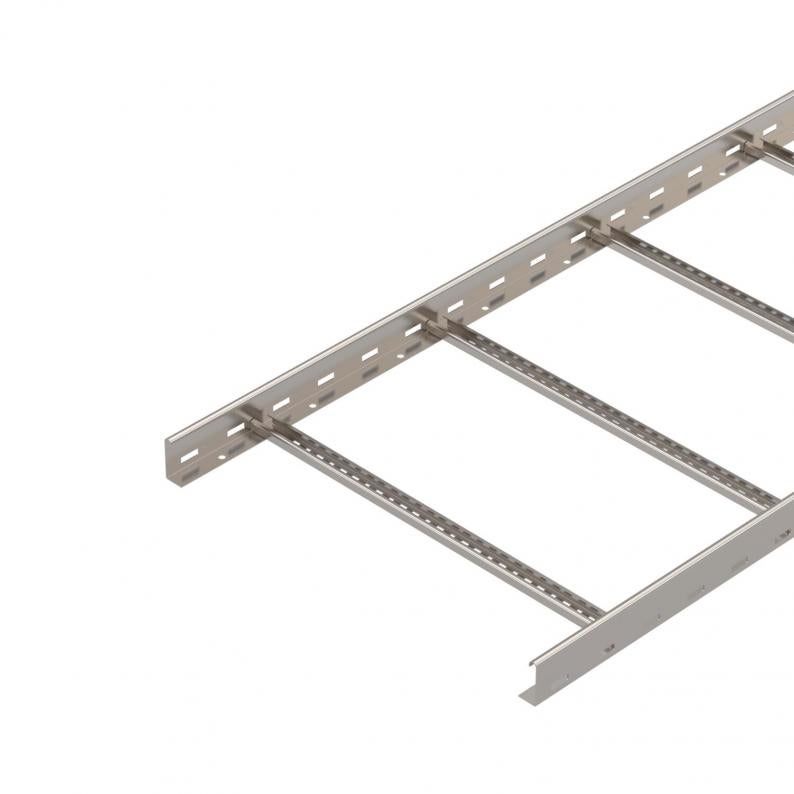

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

Kabeļu trepes piegādā salocītā stāvoklī.

Atbilstošo tipa 2056 piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.

  • Magnētiskā ekranējuma efektivitāte
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Kabeļu trepes, malas augstums 60 mm
  • Spraugas platums 16-17 mm
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

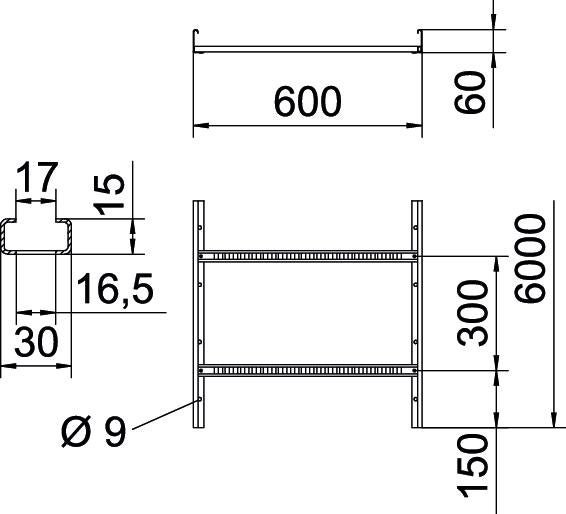

Izmēri

Garums6000 mm
Platums600 mm
Augstums60 mm
Izmērs B600 mm
Spraišļa atveres izmērs16,50

Tehniskie dati

Funkciju nodrošināšananē
Sānu caurumijā
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums298 cm²
Nerūsējošs tērauds, kodinātsnē
Derīgais šķērsgriezums29800 mm²
Attālums starp spraišļiem300 mm
Spraišļu izpildījumsCaurumots profils
Sānu malas konstrukcijaplakans profils
Spraišļa stiprinājumskniedēts no vienas puses
Izmēri60x600x6000
ROHS atbilstībajā
Metāla biezums1,5 mm
Izmērs60x600x6000
Virsmaneizolēts, apstrādāts
MateriālsNerūsējošais tērauds 1.4301
Krāsatērauda
Izstrādājuma sērijaLG sērija

Noslodze

Balstu atstatums 1,5 m3,1 kN/m
Balstu atstatums 2,0 m2,25 kN/m
Balstu atstatums 2,5 m1,5 kN/m
Balstu atstatums 3,0 m1,1 kN/m
Balstu atstatums 3,5 m0,75 kN/m
Balstu atstatums 4,0 m0,45 kN/m
Balstu atstatums 4,5 m0,3 kN/m
Balstu atstatums 5,0 m0,15 kN/m
LG 60 VS tipa kabeļu trepju slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem18,443 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)18,443 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Montāžas piederumi
Tips
DRL 600 A2

Mazākā pārd. vien.: 3 m

m

Preces nr. 7160097

90° līkums VS 60 A2
Tips
LBI 90 660 VS A2

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

Platums
LG 620 VS6 A2
Preces nr.
6208700
Garums
6000
Platums
200
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
LG 630 VS6 A2
Preces nr.
6208703
Garums
6000
Platums
300
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
LG 640 VS6 A2
Preces nr.
6208706
Garums
6000
Platums
400
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
LG 650 VS6 A2
Preces nr.
6208709
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
LG 660 VS6 A2
Preces nr.
6208712
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
neizolēts, apstrādāts
Materiāls
Nerūsējošais tērauds 1.4301
