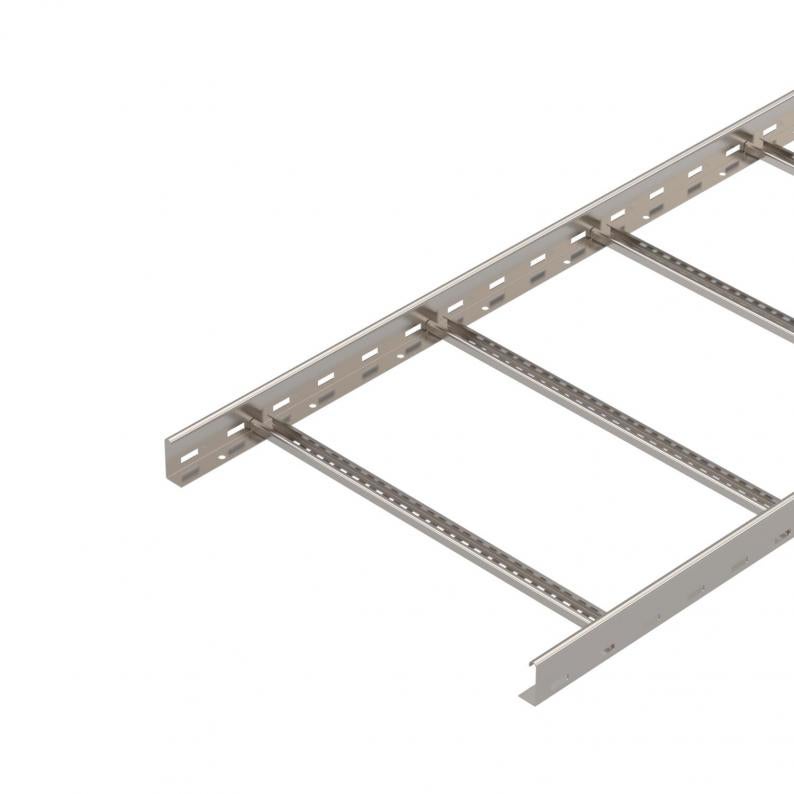

Kabeļu trepes LG 60, 6 m VS A4
Tips LG 660 VS6 A4
Preces nr. 6101232
EAN 4012196524952
Preces nr. / Tips
Garums
Platums
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts
Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā salocītā stāvoklī.
Atbilstošo tipa BS-H... piekarapskavu skatiet sadaļā par vertikālo kabeļu trepju sistēmām.
Tehniskie dati

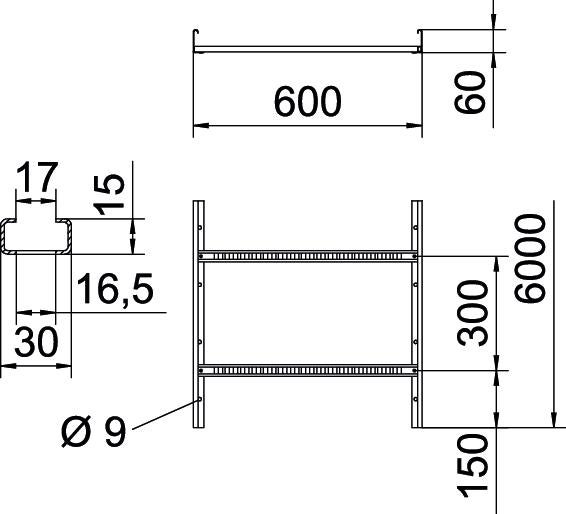

Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 60 mm |
| Izmērs B | 600 mm |
| Spraišļa atveres izmērs | 17,00 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 298 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 29800 mm² |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | kniedēts no vienas puses |
| Izmēri | 60x600x6000 |
| ROHS atbilstība | jā |
| Metāla biezums | 1,5 mm |
| Izmērs | 60x600x6000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4571 |
| Krāsa | tērauda |
| Izstrādājuma sērija | LG sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,1 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,25 kN/m |
| Balstu atstatums 2,5 m | 1,5 kN/m |
| Balstu atstatums 3,0 m | 1,1 kN/m |
| Balstu atstatums 3,5 m | 0,75 kN/m |
| Balstu atstatums 4,0 m | 0,45 kN/m |
| Balstu atstatums 4,5 m | 0,3 kN/m |
| Balstu atstatums 5,0 m | 0,15 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 18,4526 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 18,4526 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Virsma
Materiāls
Preces nr.
LG 620 VS6 A4
6000
200
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
6101200
LG 630 VS6 A4
6000
300
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
6101208
LG 640 VS6 A4
6000
400
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
6101216
LG 650 VS6 A4
6000
500
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
6101223
LG 660 VS6 A4
6000
600
nē
1,5
neizolēts, apstrādāts
Nerūsējošais tērauds 1.4571
6101232
