Kabeļu trepes LG 60, 6 m VS FT
Tips LG 660 VS 6 FT
Preces nr. 6208661
EAN 4012195064381
Preces nr. / Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Mazākā pārd. vien.: 6 m
6m
m
Apraksts

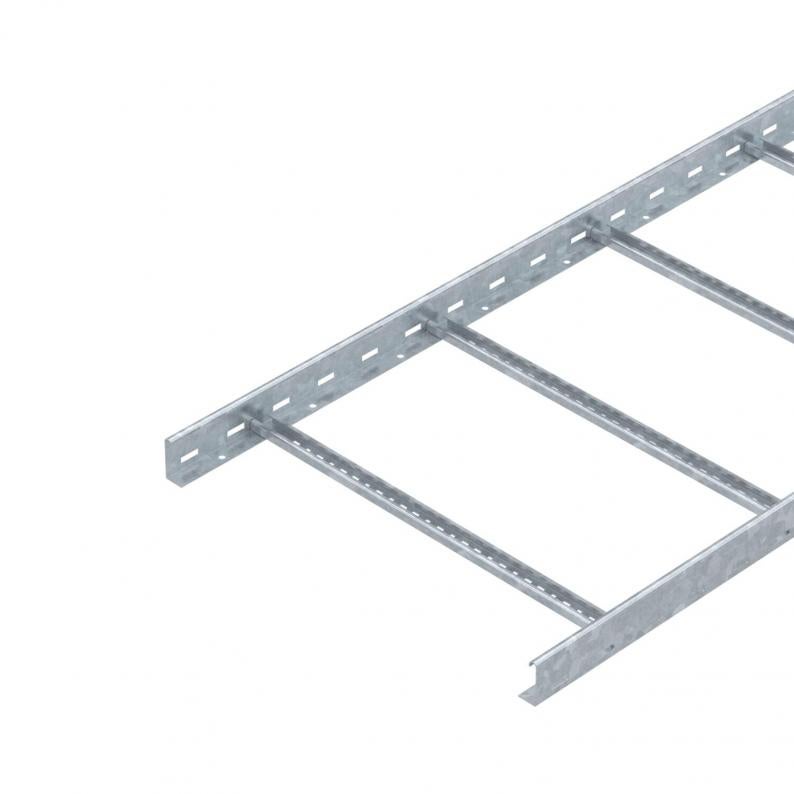

Kabeļu trepes ar perforētu profila malu un malas augstumu 60 mm, ar iekniedētiem, uz augšu atvērtiem C profila spraišļiem (VS izpildījums).
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
Kabeļu trepes piegādā saliktā stāvoklī.
Atbilstošo 2056 tipa piekarapskavu atradīsit sadaļā par vertikālo kabeļu trepju sistēmām.
Tehniskie dati
Izmēri
| Garums | 6000 mm |
|---|---|
| Platums | 600 mm |
| Augstums | 60 mm |
| Izmērs B | 600 mm |
| Spraišļa atveres izmērs | 16,50 |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 298 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Derīgais šķērsgriezums | 29800 mm² |
| Attālums starp spraišļiem | 300 mm |
| Spraišļu izpildījums | Caurumots profils |
| Sānu malas konstrukcija | plakans profils |
| Spraišļa stiprinājums | kniedēts no vienas puses |
| Izmēri | 60x600x6000 |
| ROHS atbilstība | jā |
| Metāla biezums | 1,5 mm |
| Izmērs | 60x600x6000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | LG sērija |
Noslodze
| Balstu atstatums 1,5 m | 3,1 kN/m |
|---|---|
| Balstu atstatums 2,0 m | 2,25 kN/m |
| Balstu atstatums 2,5 m | 1,5 kN/m |
| Balstu atstatums 3,0 m | 1,1 kN/m |
| Balstu atstatums 3,5 m | 0,75 kN/m |
| Balstu atstatums 4,0 m | 0,45 kN/m |
| Balstu atstatums 4,5 m | 0,3 kN/m |
| Balstu atstatums 5,0 m | 0,15 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 8,4166 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 8,4166 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (5)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Funkciju nodrošināšana
Metāla biezums
Virsma
Materiāls
Preces nr.
LG 620 VS 6 FT
6000
200
jā
1,5
karsti cinkots
Tērauds
6208650
LG 630 VS 6 FT
6000
300
jā
1,5
karsti cinkots
Tērauds
6208653
LG 640 VS 6 FT
6000
400
jā
1,5
karsti cinkots
Tērauds
6208656
LG 650 VS 6 FT
6000
500
nē
1,5
karsti cinkots
Tērauds
6208659
LG 660 VS 6 FT
6000
600
nē
1,5
karsti cinkots
Tērauds
6208661
Platums
Funkciju nodrošināšana
LG 620 VS 6 FT
Preces nr.
6208650
Garums
6000
Platums
200
Funkciju nodrošināšana
jā
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 630 VS 6 FT
Preces nr.
6208653
Garums
6000
Platums
300
Funkciju nodrošināšana
jā
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 640 VS 6 FT
Preces nr.
6208656
Garums
6000
Platums
400
Funkciju nodrošināšana
jā
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 650 VS 6 FT
Preces nr.
6208659
Garums
6000
Platums
500
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
LG 660 VS 6 FT
Preces nr.
6208661
Garums
6000
Platums
600
Funkciju nodrošināšana
nē
Metāla biezums
1,5
Virsma
karsti cinkots
Materiāls
Tērauds
