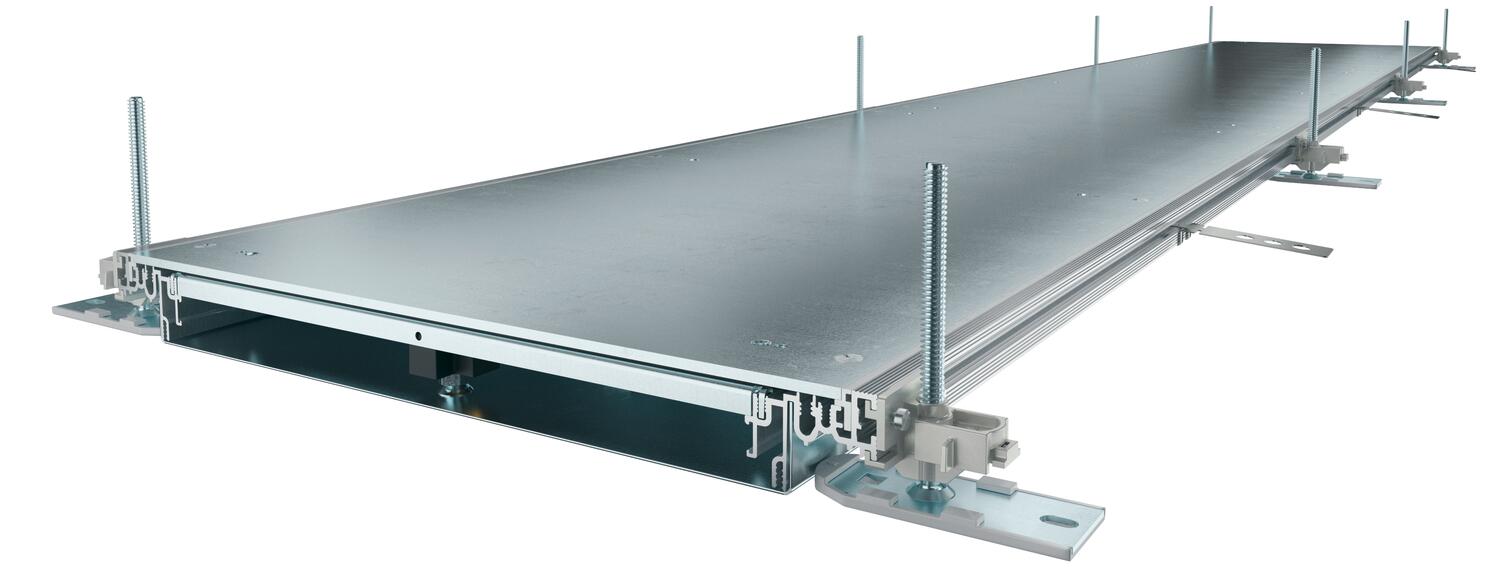

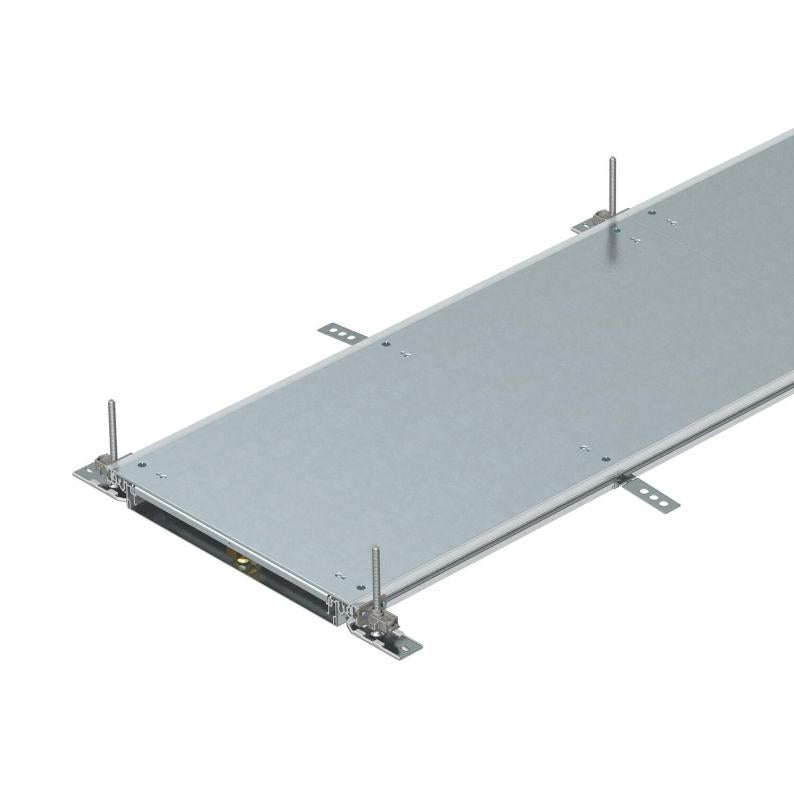

Kanāla posms, nosedzošs, ar fiksāc., augstums 40-70 mm
Tips OKA-W2004030R
Preces nr. 7424460
EAN 4012195244356
Preces nr. / Tips
Garums
Platums
Kanāla augstums min.
Kanāla augstums maks.
Mazākā pārd. vien.: 2,4 m
2,4m
m
Apraksts
Montāžai gatavs kanāla posms ar 3 pašfiksējošiem noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīves (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti un fiksācijas elementi ir piemontēti
Ar trīs pašfiksējošiem noslēgvākiem (L = 800 mm).
Tehniskie dati
Izmēri
| Garums | 2400 mm |
|---|---|
| Platums | 200 mm |
Tehniskie dati
| Sekciju skaits | 2 St. |
|---|---|
| Iespraužamo starpsienu skaits | 1 |
| Vāķi | 3 |
| Augstuma regulēšanas diapazons min. | 40 mm |
| Augstuma regulēšanas diapazons maks. | 70 mm |
| Minimālais grīdas pamatnes augstums | 40 |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | nē |
| Grīdas plāksne | jā |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | jā |
| Montāžas atveres pārsegums | nē |
| Paredzēto iebūvējamo vienību skaits | 3 |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Ar atveri pieslēgumam | nē |
| Montāžas atvere | bez |
| ROHS atbilstība | jā |
| Kanāla augstums min. | 40 mm |
| Kanāla augstums maks. | 70 mm |
| Izmērs | 2400x200x40 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Starpsienas stiprinājums | iespraust |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 50,0738 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 50,0738 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
OKA-G20040150FBL
7423950
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G20040150FBR
7423970
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-G20040150ES
7424280
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA FB2 TX
7424821
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-W A 4030 9
7424884
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
OKA-W A 6050 4
7424900
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423950
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mmTips
OKA-G20040150FBL
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7423970
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mmTips
OKA-G20040150FBR
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Preces nr. 7424280
Kanāla gala elements, augstums 40-150 mmTips
OKA-G20040150ES
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (2)
Izpildījumi
Tips
Garums
Platums
Vāķi
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
OKA-W2004030R
2400
200
3
40
70
7424460
OKA-W3004030R
2400
300
3
40
70
7424462
OKA-W4004030R
2400
400
3
40
70
7424464
Platums
OKA-W2004030R
Preces nr.
7424460
Garums
2400
Platums
200
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W3004030R
Preces nr.
7424462
Garums
2400
Platums
300
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W4004030R
Preces nr.
7424464
Garums
2400
Platums
400
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
