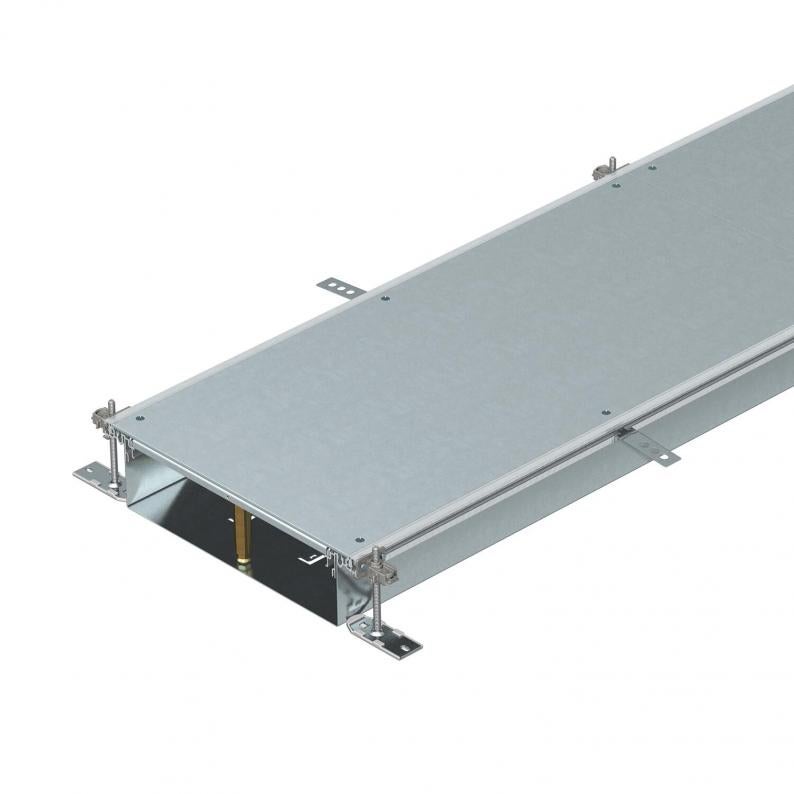

Kanāla posms, nosedzošs, augstums 100-150 mm

Kanāla posms, nosedzošs, augstums 100-150 mm

Tips OKA-W20010050
Preces nr. 7424440
EAN 4012195244264
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Kanāla augstums min.
Kanāla augstums maks.

Mazākā pārd. vien.: 2,4 m

m

Apraksts

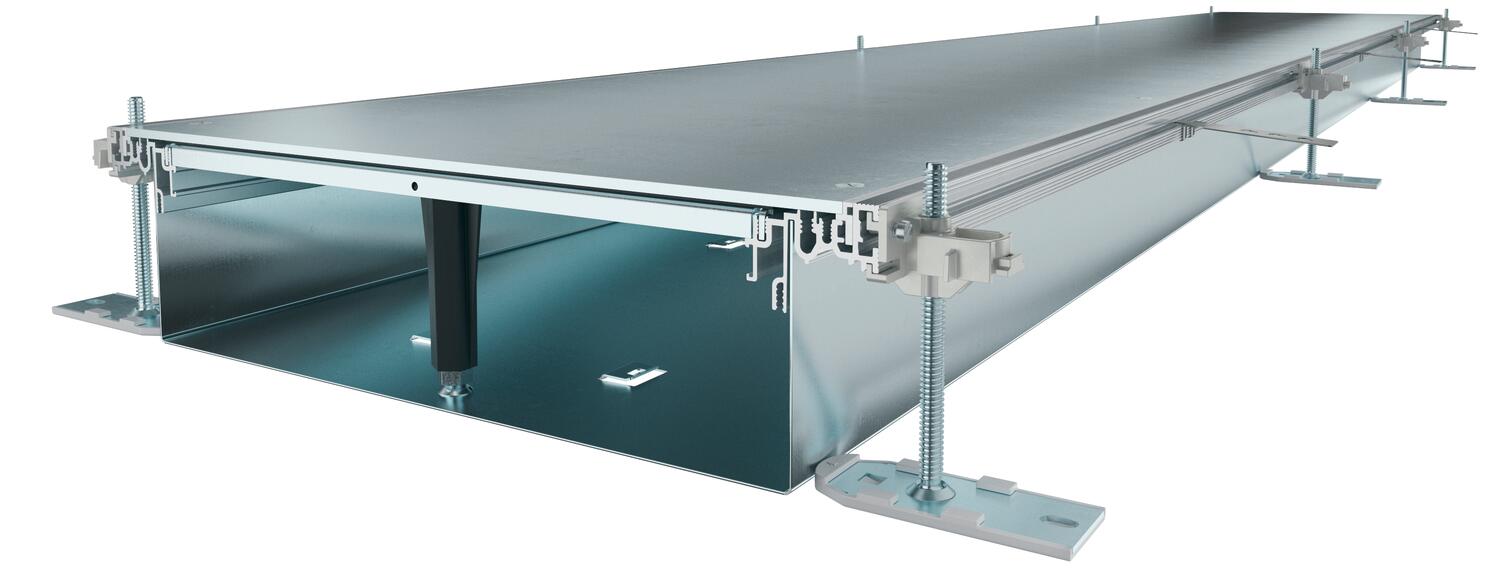

Montāžai gatavs kanāla posms ar 3 noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīvējumi (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Ar trīs noslēgvākiem (L = 800 mm).

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

Izmēri

Garums2400 mm
Platums200 mm

Tehniskie dati

Derīgais šķērsgriezums10200 mm²
Sekciju skaits2 St.
Iespraužamo starpsienu skaits1
Vāķi3

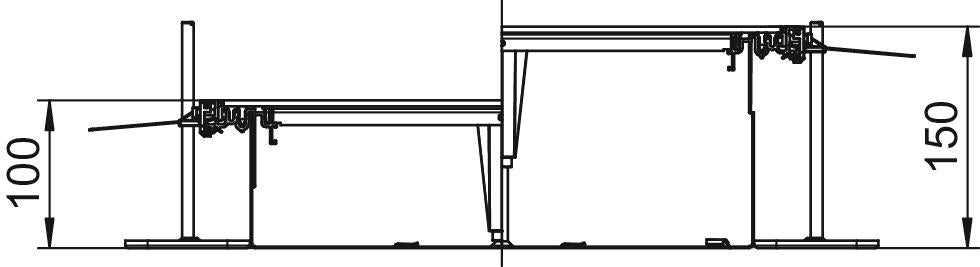

Augstuma regulēšanas diapazons min.100 mm
Augstuma regulēšanas diapazons maks.150 mm
Minimālais grīdas pamatnes augstums100
Montāžas atvere virsgrīdas tvertneinē
Iespējams iemontēt blīvijā
Atdalāmsnē
Grīdas plāksnejā
Ar potenciālu izlīdzināšanunē
Augšējā daļa, noņemamajā
Vāka nostiprināšana ar ātru fiksācijunē
Montāžas atveres pārsegumsnē
Paredzēto iebūvējamo vienību skaits3
Ar starpsienunē
Vāka materiāla biezums4
Piemērots kompensācijas šuveinē
Ar pārlaidumujā
Montāžas atveru skaits0
Ar atveri pieslēgumamnē
Montāžas atverebez
ROHS atbilstībajā
Kanāla augstums min.100 mm
Kanāla augstums maks.150 mm
Izmērs2400x200x100
Virsmacinkots
MateriālsTērauds
Starpsienas stiprinājumsnofiksēt
Izstrādājuma sērijaOKA sērija

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem51,9426 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)51,9426 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1

Piederumi

Sistēmas piederumi
Montāžas piederumi
Tips
OKA-G20040240FBL

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
OKA-G20040240FBR

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
OKA-G20040240ES

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)

Izpildījumi

Platums
OKA-W20010050
Preces nr.
7424440
Garums
2400
Platums
200
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W30010050
Preces nr.
7424442
Garums
2400
Platums
300
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W40010050
Preces nr.
7424444
Garums
2400
Platums
400
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W50010050
Preces nr.
7424446
Garums
2400
Platums
500
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
OKA-W60010050
Preces nr.
7424458
Garums
2400
Platums
600
Vāķi
3
Kanāla augstums min.
100
Kanāla augstums maks.
150
