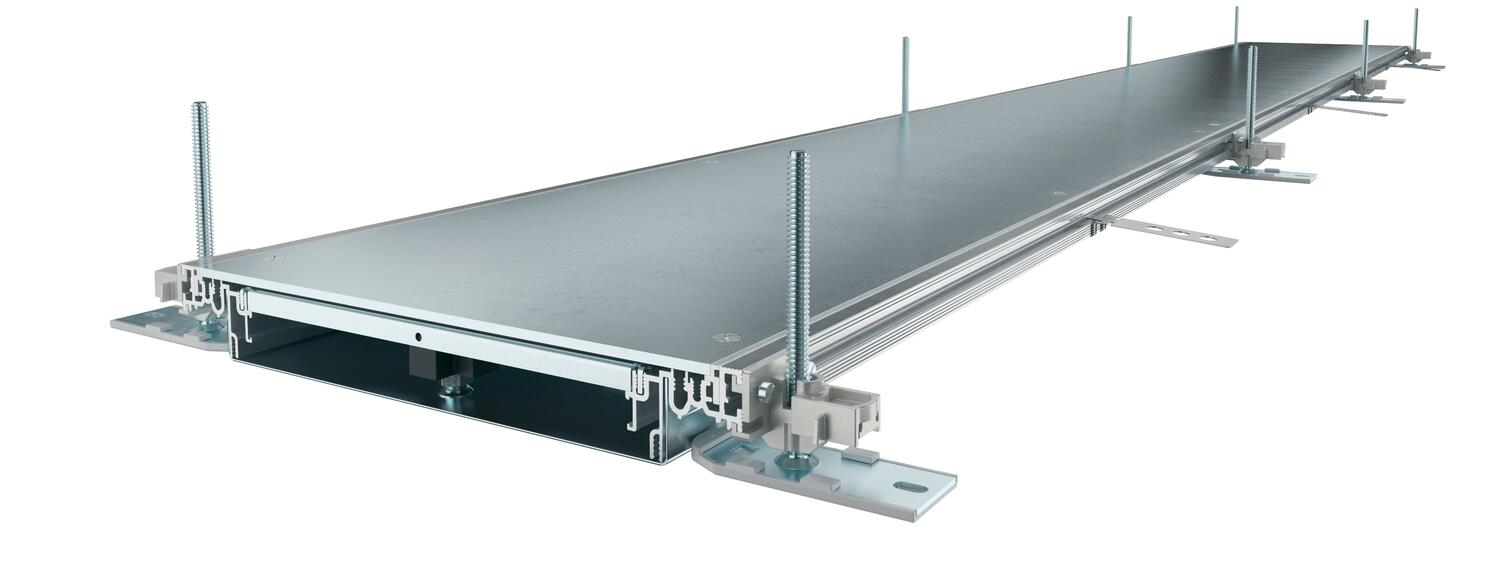

Kanāla posms, nosedzošs, augstums 40-70 mm

Kanāla posms, nosedzošs, augstums 40-70 mm

Tips OKA-W2004030
Preces nr. 7424400
EAN 4012195244127
Rādīt visas versijas
Preces nr. / Tips
Garums
Platums
Kanāla augstums min.
Kanāla augstums maks.

Mazākā pārd. vien.: 2,4 m

m

Apraksts

Montāžai gatavs kanāla posms ar 3 noslēgvākiem vadu ievilkšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem) un kanāla vāka. Grīdā montējama rene ar stiprinājuma mēlītēm starpliku pašfiksējošai montāžai. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un vāka savienojuma blīvējumi (3 gab. kanāliem ar nominālo platumu 200 un 300) vai augstumā regulējami vāka savienojuma balsti: 3 gab. kanāliem ar nominālo platumu 400 un 6 gab. kanāliem ar nominālo platumu 500 un 600. Piegādājot kanāla vāki ir pieskrūvēti.

Ar trīs noslēgvākiem (L = 800 mm).

  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

Izmēri

Garums2400 mm
Platums200 mm

Tehniskie dati

Derīgais šķērsgriezums2600 mm²
Sekciju skaits2 St.
Iespraužamo starpsienu skaits1
Vāķi3
Augstuma regulēšanas diapazons min.40 mm
Augstuma regulēšanas diapazons maks.70 mm
Minimālais grīdas pamatnes augstums40
Montāžas atvere virsgrīdas tvertneinē
Iespējams iemontēt blīvijā
Atdalāmsnē
Grīdas plāksnejā
Ar potenciālu izlīdzināšanunē
Augšējā daļa, noņemamajā
Vāka nostiprināšana ar ātru fiksācijunē
Montāžas atveres pārsegumsnē
Paredzēto iebūvējamo vienību skaits3
Ar starpsienunē
Vāka materiāla biezums4
Piemērots kompensācijas šuveinē
Ar pārlaidumujā
Montāžas atveru skaits0
Ar atveri pieslēgumamnē
Montāžas atverebez
ROHS atbilstībajā
Kanāla augstums min.40 mm
Kanāla augstums maks.70 mm
Izmērs2400x200x40
Virsmacinkots
MateriālsTērauds
Starpsienas stiprinājumsnofiksēt
Izstrādājuma sērijaOKA sērija

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem46,9561 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)46,9561 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1

Piederumi

Sistēmas piederumi
Tips
OKA-G20040150FBL

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
OKA-G20040150FBR

Mazākā pārd. vien.: 1 Gabals

Gabals

Tips
OKA-G20040150ES

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (2)

Izpildījumi

Platums
OKA-W2004030
Preces nr.
7424400
Garums
2400
Platums
200
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W3004030
Preces nr.
7424402
Garums
2400
Platums
300
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W4004030
Preces nr.
7424404
Garums
2400
Platums
400
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W5004030
Preces nr.
7424406
Garums
2400
Platums
500
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
OKA-W6004030
Preces nr.
7424408
Garums
2400
Platums
600
Vāķi
3
Kanāla augstums min.
40
Kanāla augstums maks.
70
