Kasete ar regulējamu augstumu, paredz. futrālim, RKFN, nerūsējošais tērauds

Kasete ar regulējamu augstumu, paredz. futrālim, RKFN, nerūsējošais tērauds

Tips RKFN3 9 VS 20
Preces nr. 7408980
EAN 4012197278175
Rādīt visas versijas
Preces nr. / Tips
7408980 / RKFN3 9 VS 20
Grīdas augstums min.
105 mm
Grīdas augstums maks.
150 mm
Grīdas seguma biezums
20 mm
Kabeļu izvada izpildījums
Iegremdējams tubuss
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
105 mm

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

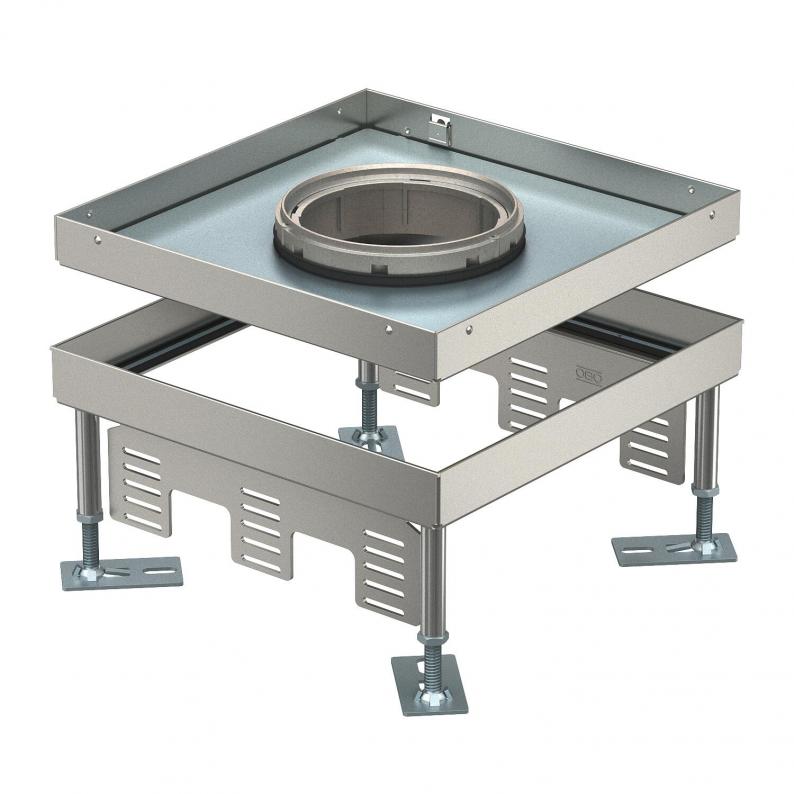

Līmeņojama kvadrātveida kasete tubusam ar nominālo izmēru 9, paredzēta montāžas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Piemērota tikai gludiem grīdas segumiem.


3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 moduļa 45 ierīcēm. Var uzstādīt 3 APMT5 nosegplāksnes. Caurule neietilpst piegādes komplektā.
Līmeņojama kvadrātveida kasete tubusam ar nominālo izmēru 9, paredzēta montāžas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Montāžai zemgrīdas kārbās UZD 250, UZD 350 attiecīgi apvienojumā ar montāžas vāku DUG…/9. Piemērota tikai gludiem grīdas segumiem.

Līmeņojama kasete, 3 nodalījumi, var uzstādīt 3 APMT5 pārseguma plāksnes.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Aizsardzības veids IP 55
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

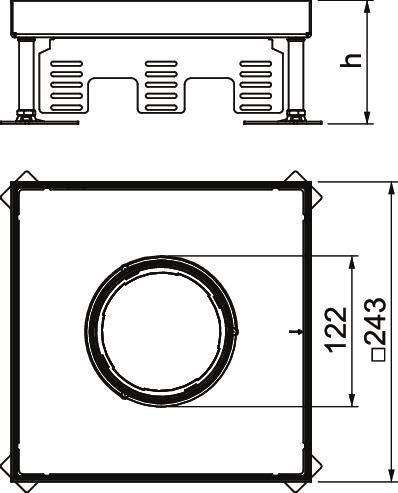

Izmēri

Garums243 mm
Platums243 mm
Augstums105 mm
Izmērs H105 mm

Tehniskie dati

Grīdas augstums min.105 mm
Grīdas augstums maks.150 mm
Grīdas seguma biezums20 mm
Augstuma regulēšanas diapazons min.105 mm
Augstuma regulēšanas diapazons maks.150 mm
Iebūvējamo ierīču skaits12
Atdalāmsnē
Iebūvēšanas izmēra garums244 mm
Iebūvēšanas izmēra platums244 mm
Piemērots iebūvēšanai dobās grīdāsjā
Piemērots dubulto grīdu montāžaijā
Grīdas kopšanamitrs
Iebūvēšanas dziļums105 mm
Kabeļu izvada izpildījumsIegremdējams tubuss
Vadu izvadu skaits1
Iekārtas stiprinājums ierīču kārbu nostiprināšanainē
Aizsardzības pakāpes IK kodsIK10
Montāžas sistēmas tipsUT4
Lielas slodzes versijanē
Nominālais lielums ierīču iebūvēšanas vienībai9
AtļaujasVDE
StandartsEN 50085-2-2
Aizsardzības veids (IP) izmantošanas stāvoklīIP20
Aizsardzības veids (IP) neizmantotā stāvoklīIP55
Universālo balstu skaits3 x UT4
Grīdas izgriezums/montāžas atvere244x244
Vertikālā slodze, mazs laukumslīdz 3 000 N
Vertikālā slodze, liels laukumslīdz 5 000 N
Izpildījumskvadrātisks
ROHS atbilstībaatbrīvots
Izmērs243x243x100
MateriālsNerūsējošais tērauds
Izstrādājuma sērijaRKFN

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem22,1925 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)22,1925 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Piederumi

Sistēmas piederumi

Preces nr. 7405815

Augstuma regulators RKNEV2
Tips
RK NEV2 110

Mazākā pārd. vien.: 1 VPE

VPE

Tips
TUK2 GV

Mazākā pārd. vien.: 1 Gabals

Gabals

Preces nr. 7405798

Skaņas aizsarguzliktnis
Tips
SRS 4

Mazākā pārd. vien.: 4 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (2)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
3D datu lejupielādes (1)

Izpildījumi

RKFN3 9 VS 20
Preces nr.
7408980
Grīdas augstums min.
105
Grīdas augstums maks.
150
Grīdas seguma biezums
20
Kabeļu izvada izpildījums
Iegremdējams tubuss
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
105
