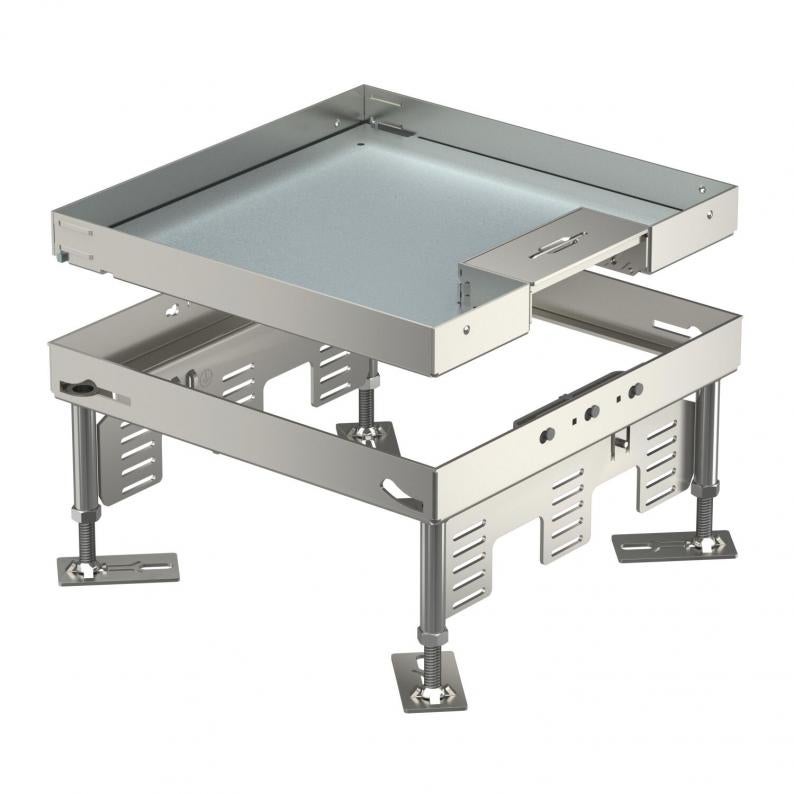

Kasete ar regulējamu augstumu un kabeļa izvadu, RKSN, nerūsošais tērauds

Kasete ar regulējamu augstumu un kabeļa izvadu, RKSN, nerūsošais tērauds

Tips RKSN2 9 VS 20
Preces nr. 7409218
EAN 4012195867227
Rādīt visas versijas
Preces nr. / Tips
Grīdas augstums min.
Grīdas augstums maks.
Grīdas seguma biezums
Izmērs H

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Nominālā izmēra 9 kasete ar regulējamu augstumu un kabeļu izeju instalējamo ierīču montāžai sausā vai slapjā veidā kopjamās grīdās iekštelpās.
3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 moduļa 45 ierīcēm.
Kvadrātveida kasete ar regulējamu augstumu, 3 sekciju, ar nominālā izmēra 9 vadu izeju instalējamo ierīču montāžai. Kasete piemērota lietošanai kanālu sistēmās, dubultajās un dobajās grīdās, sausā veidā kopjamās grīdās iekštelpās. Piemērota tikai gludiem grīdas segumiem. Var uzstādīt 3 APMT5 nosegplāksnes.


  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

Izmēri

Garums243 mm
Platums243 mm
Izmērs H105 mm

Tehniskie dati

Grīdas augstums min.105 mm
Grīdas augstums maks.150 mm
Grīdas seguma biezums20 mm
Augstuma regulēšanas diapazons min.105 mm
Augstuma regulēšanas diapazons maks.150 mm
Iebūvējamo ierīču skaits12
Atdalāmsnē
Iebūvēšanas izmēra garums244 mm
Iebūvēšanas izmēra platums244 mm
Piemērots iebūvēšanai dobās grīdāsjā
Piemērots dubulto grīdu montāžaijā
Grīdas kopšanasauss
Ierīču kārbu skaits3
Iebūvēšanas dziļums105 mm
Kabeļu izvada izpildījumsPagriežams kabeļa izvads
Vadu izvadu skaits1
Iekārtas stiprinājums ierīču kārbu nostiprināšanaijā
Aizsardzības pakāpes IK kodsIK10
Montāžas sistēmas tipsUT4
Lielas slodzes versijanē
Nominālais lielums ierīču iebūvēšanas vienībai9
AtļaujasVDE
Nominālais lielums350 mm
Aizsardzības veids (IP) izmantošanas stāvoklīIP20
Aizsardzības veids (IP) neizmantotā stāvoklīIP40
Vertikālā slodze, mazs laukumslīdz 3 000 N
Vertikālā slodze, liels laukumslīdz 5 000 N
Izpildījumskvadrātisks
ROHS atbilstībaatbrīvots
Izmērs243x243mm
MateriālsNerūsējošais tērauds 1.4301
Izstrādājuma sērijaRKSN

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem20,7553 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)20,7553 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Piederumi

Sistēmas piederumi
Montāžas piederumi

Preces nr. 7405815

Augstuma regulators RKNEV2
Tips
RK NEV2 110

Mazākā pārd. vien.: 1 VPE

VPE

Preces nr. 7405798

Skaņas aizsarguzliktnis
Tips
SRS 4

Mazākā pārd. vien.: 4 Gabals

Gabals

Tips
DUG 350-3 9

Mazākā pārd. vien.: 1 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (2)
Katalogi un bukleti (1)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)
3D datu lejupielādes (2)

Izpildījumi

Grīdas augstums min.
Grīdas augstums maks.
Grīdas seguma biezums
Izmērs H
RKSN2 9 VS 20
Preces nr.
7409218
Grīdas augstums min.
105
Grīdas augstums maks.
150
Grīdas seguma biezums
20
Kabeļu izvada izpildījums
Pagriežams kabeļa izvads
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
105
RKSN2 9 VS 25
Preces nr.
7409220
Grīdas augstums min.
110
Grīdas augstums maks.
155
Grīdas seguma biezums
25
Kabeļu izvada izpildījums
Pagriežams kabeļa izvads
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
110
