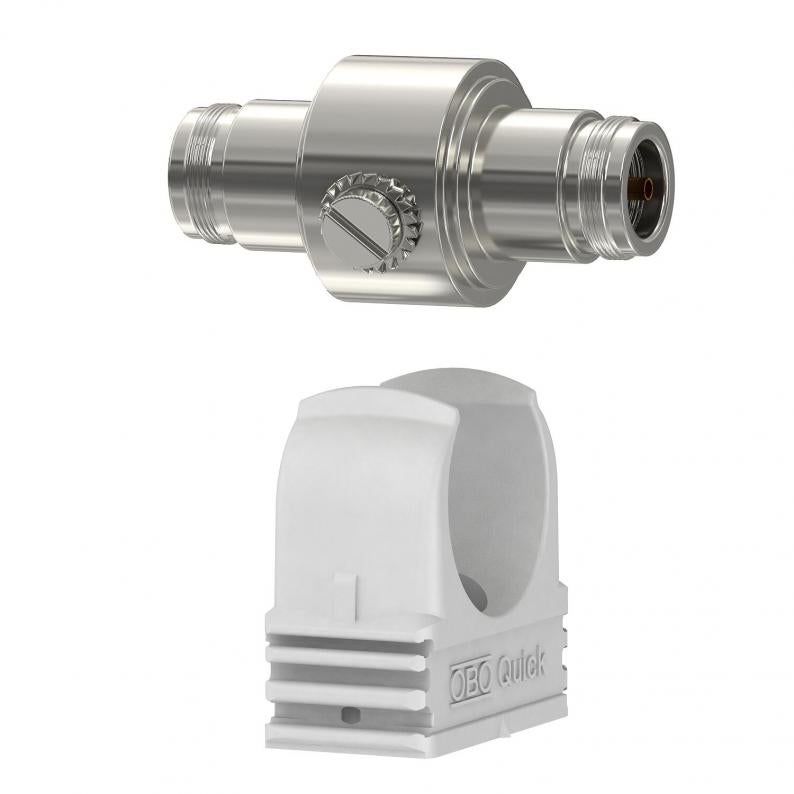

Koaksiāla aizsargierīce N- pieslēgumam: ligzda/ligzda
Tips DS-N W/W
Preces nr. 5093988
EAN 4012195962243
Preces nr. / Tips
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Koaksiālās datu kabeļu aizsargierīces
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350)
• Vienkārša montāža (adaptera spraudnis), m = spraudnis / W = ligzda
• Optimāla datu pārsūtīšana
• 5 gadu garantija
• Ar N savienotāju
• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai instalācijai
• Augsta pieļaujamā impulsstrāvas slodze 2 x 2,5 kA (10/350)
• Vienkārša montāža (adaptera spraudnis), m = spraudnis / W = ligzda
• Optimāla datu pārsūtīšana
• 5 gadu garantija
• Ar N savienotāju
• Piegādes komplektā ietilpst OBO Quick apskava M25 vienkāršotai instalācijai
Tehniskie dati
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Refleksijas zudumi | ≥14 dB |
| Viļņu pretestība | 50 Ω |
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | nav |
| Spraudsistēma | N |
| Aizsardzības līmenis dzīsla–dzīsla | <800 V |
| Aizsardzības līmenis dzīsla–zeme | <800 V |
| Aizsardzības veids | IP40 |
| Pārbaudes standarts | IEC 61643-21 |
| Kapacitāte (dzīsla-dzīsla) | <10 pF |
| Kapacitāte (dzīsla-zemējums) | <20 pF |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >1 GΩ |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C2: 10 kV / 5 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 10 kV / 5 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | 5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 10 A |
| Nominālā noslogojuma strāva, AC | 7 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 130 V |
| Augstākais ilgtermiņa spriegums DC | 185 V |
| Robežfrekvence | 3000 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| Drošības līmenis | <800 V |
| ROHS atbilstība | jā |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤0,62 dB |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 130V |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0435 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0435 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (2)
Produkta attēli (2)
Izpildījumi
Tips
Polu skaits
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Preces nr.
DS-N W/W
1
N
130
185
5093988
DS-N M/W
1
N
130
185
5093996
DS-N W/W
Preces nr.
5093988
Polu skaits
1
Spraudsistēma
N
Augstākais ilgtermiņa spriegums AC
130
Augstākais ilgtermiņa spriegums DC
185
DS-N M/W
Preces nr.
5093996
Polu skaits
1
Spraudsistēma
N
Augstākais ilgtermiņa spriegums AC
130
Augstākais ilgtermiņa spriegums DC
185
