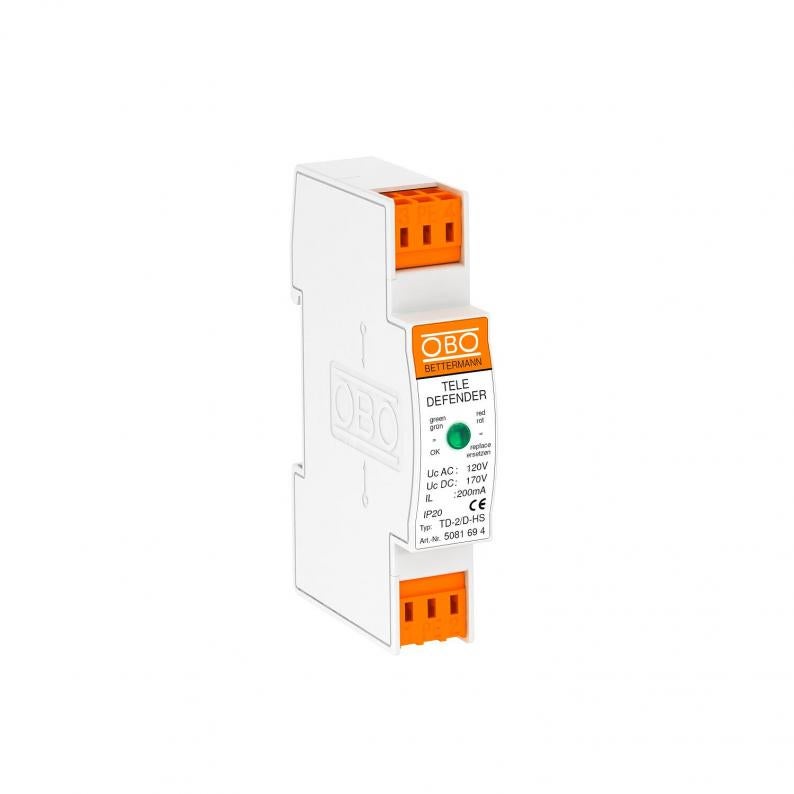

Kombinēta aizsargierīce ISDN un DSL sistēmām
Tips TD-2/D-HS
Preces nr. 5081694
EAN 4012196087723
Preces nr. / Tips
5081694 / TD-2/D-HS
Polu skaits
2
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
120 V
Augstākais ilgtermiņa spriegums DC
170 V
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Datu kabeļu aizsargierīces telekomunikāciju ierīcēm
• Zems aizsardzības līmenis pie lielas strāvas slodzes
• Spraudsavienojumi vai spailes bez skrūvēm
• Optimizēts joslas platums drošai datu pārsūtīšanai
• Ātra montāža uz montāžas sliedes telefona vadam
• Optiskā funkcijas indikācija
Lietojums: DSL sistēmas, ISDN vai analogās telekomunikācijas
• Zems aizsardzības līmenis pie lielas strāvas slodzes
• Spraudsavienojumi vai spailes bez skrūvēm
• Optimizēts joslas platums drošai datu pārsūtīšanai
• Ātra montāža uz montāžas sliedes telefona vadam
• Optiskā funkcijas indikācija
Lietojums: DSL sistēmas, ISDN vai analogās telekomunikācijas
Tehniskie dati
Tehniskie dati
| Polu skaits | 2 |
|---|---|
| Tālvadības signālkontakts | nē |
| Ierīces signalizācija | optisks |
| Spraudsistēma | Spaile |
| Aizsardzības līmenis dzīsla–dzīsla | <300 V |
| Aizsardzības līmenis dzīsla–zeme | <650 V |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 9 Ω ± 10 % |
| Kapacitāte (dzīsla-dzīsla) | <50 pF |
| Kapacitāte (dzīsla-zemējums) | <50 pF |
| Zemējums ar: | Pieslēguma vads |
| Sprādziendroša konstrukcija | nē |
| Izolācijas pretestība | >1 MΩ |
| Ekrāna pieslēgums | nē |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | C2: 18 kV / 9 kA (8/20µs) |
| Impulsu strāvas caurlaidība, stieple–zeme | C2: 18 kV / 9 kA (8/20µs) |
| Kopējā impulsu strāva novadītājā (10/350) | D1: 5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 10 kA |
| Nominālā noslogojuma strāva, DC | 0,2 A |
| Nominālā noslogojuma strāva, AC | 0,14 A |
| Novadītāja uzraudzība | nē |
| Augstākais ilgtermiņa spriegums AC | 120 V |
| Augstākais ilgtermiņa spriegums DC | 170 V |
| Robežfrekvence | 75 MHz |
| SPD atb. | I + II + III klase/D1 + C2 + C1 |
| Kategorie | 1. + 2. +3. tips/D1 + C2 + C1 |
| ROHS atbilstība | jā |
| LPZ | 0→3 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Sadales vienība TE (17,5 mm) | 1 |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 2,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 170V |
| Materiāls | Plastmasa |
| Krāsa | balts |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 2,5 mm² |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,2096 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,2096 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
