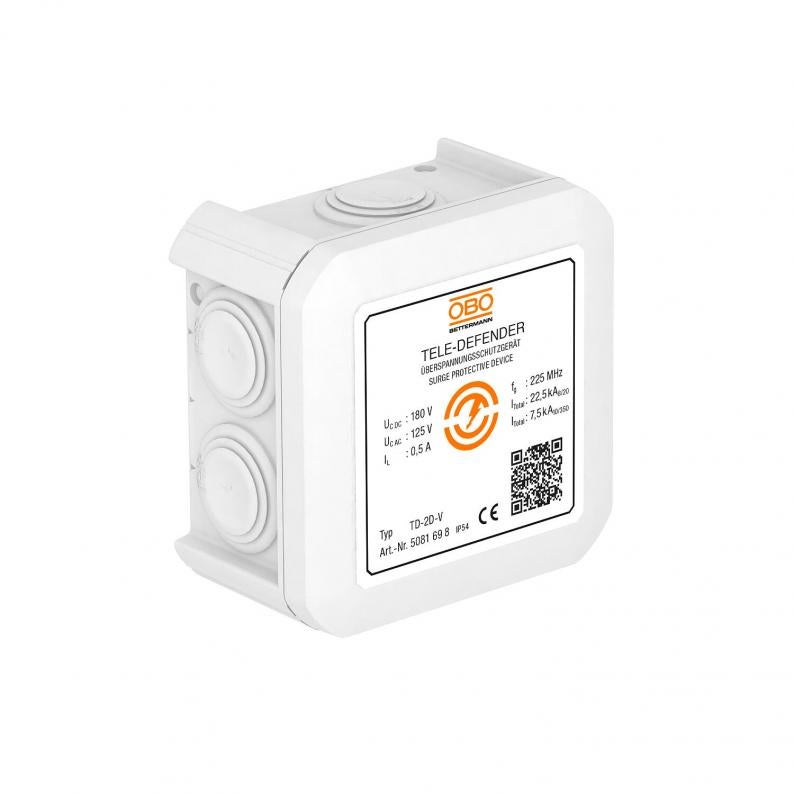

Kombinēta aizsargierīce TD-2D-V VDSL sistēmām

Type TD-2D-V

Item no. 5081698

EAN 4012196427444

Datu lapa (PDF)

Atbilstības deklarācija (PDF)

undefined

Show all variants

Item no. / Type

5081698 / TD-2D-V

Polu skaits

Spraudsistēma

Spaile

Augstākais ilgtermiņa spriegums AC

125 V

Augstākais ilgtermiņa spriegums DC

180 V

Smallest selling unit: 1 Gabals

Gabals

Description

Datu kabeļu aizsargierīces telekomunikāciju ierīcēm

• Zems aizsardzības līmenis pie lielas strāvas slodzes
• „Push-In” skavas ātrai instalācijai
• Optimizēts joslas platums drošai datu pārsūtīšanai līdz 225 MHz
• Montāža virs apmetuma

Lietojums: ideāli piemērota visām DSL sistēmām, IP pieslēgumiem, ISDN vai analogajai
telekomunikācijai

Technical data

Tehniskie dati

Polu skaits	2
Tālvadības signālkontakts	nē
Ierīces signalizācija	bez
Spraudsistēma	Spaile
Aizsardzības līmenis dzīsla–dzīsla	<350 V
Aizsardzības līmenis dzīsla–zeme	<600 V
Aizsardzības veids	IP54
Pārbaudes standarts	IEC 61643-21
Virknes pretestība katrai stieplei	2,2 Ω ± 5 %
Kapacitāte (dzīsla-dzīsla)	<10 pF
Kapacitāte (dzīsla-zemējums)	<20 pF
Sprādziendroša konstrukcija	nē
Izolācijas pretestība	>10 MΩ
Ekrāna pieslēgums	jā
Ekranējums	tieši
Impulsu strāvas caurlaidība, stieple-stieple	C2: 15 kV / 7,5 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 15 kV / 7,5 kA (8/20µs)
Kopējā impulsu strāva novadītājā (10/350)	D1: 7,5 kA
Kopējā impulsu strāva novadītājā (8/20)	22,5 kA
Nominālā noslogojuma strāva, DC	0,5 A
Nominālā noslogojuma strāva, AC	0,35 A
Novadītāja uzraudzība	nē
Augstākais ilgtermiņa spriegums AC	125 V
Augstākais ilgtermiņa spriegums DC	180 V
Robežfrekvence	225 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
LPZ	0→3
Impulsstrāva	2,5 kA
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Stacionārā pieslēguma šķērsgriezums maks.	1,5 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	1 mm²
Izmantošanas temperatūras diapazons min.	-40 °C
Izmantošanas temperatūras diapazons maks.	80 °C
Izmērs	180V
Materiāls	Plastmasa
Krāsa	balts

Pieslēgšanas iespējas

Stacionārā pieslēguma šķērsgriezums min.	0,08 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, elastīgs maks.	1 mm²

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartona	jā
Iepakojums bez plastmasas	jā

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,3886 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)	0,3886 kg CO₂e
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1
