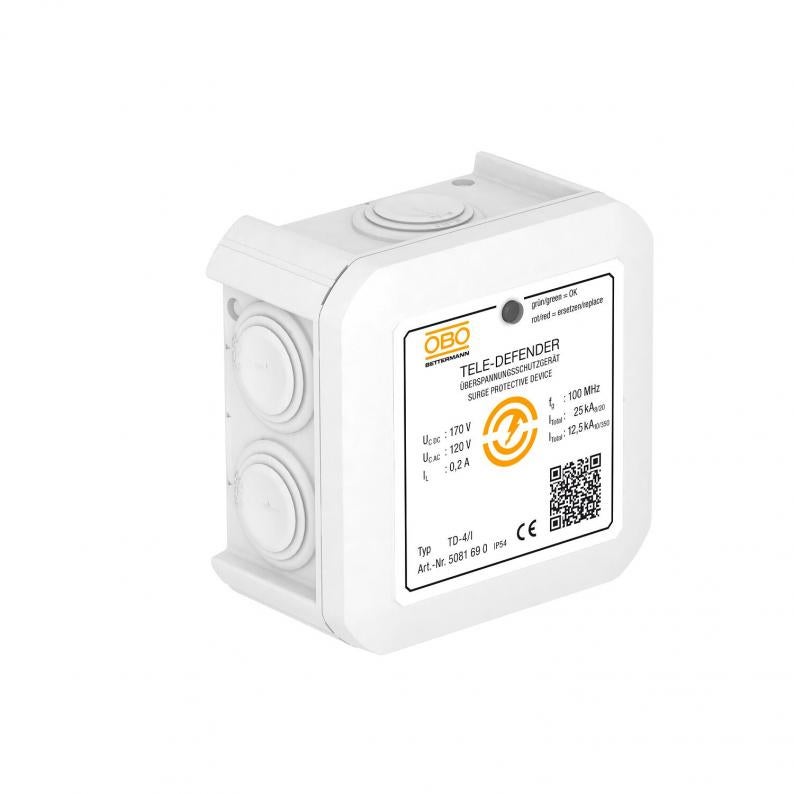

Kombinēta aizsargierīce TD-4/I ISDN un DSL sistēmām

Type TD-4/I

Item no. 5081690

EAN 4012196034352

Datu lapa (PDF)

Atbilstības deklarācija (PDF)

undefined

Show all variants

Item no. / Type

5081690 / TD-4/I

Polu skaits

Spraudsistēma

RJ11

Augstākais ilgtermiņa spriegums AC

120 V

Augstākais ilgtermiņa spriegums DC

170 V

Smallest selling unit: 1 Gabals

Gabals

Description

Datu kabeļu aizsargierīces telekomunikāciju ierīcēm

• Zems aizsardzības līmenis pie lielas strāvas slodzes
• „Push-In” skavas ātrai instalācijai
• Optimizēts joslas platums drošai datu pārsūtīšanai
• Montāža virs apmetuma
• Optiskā funkcijas indikācija

Lietojums: DSL sistēmas, ISDN vai analogās telekomunikācijas

Technical data

Tehniskie dati

Polu skaits	4
Tālvadības signālkontakts	nē
Ierīces signalizācija	optisks
Spraudsistēma	RJ11
Aizsardzības līmenis dzīsla–dzīsla	<300 V
Aizsardzības līmenis dzīsla–zeme	<650 V
Aizsardzības veids	IP54
Pārbaudes standarts	IEC 61643-21
Virknes pretestība katrai stieplei	9 Ω ± 10 %
Kapacitāte (dzīsla-dzīsla)	<50 pF
Kapacitāte (dzīsla-zemējums)	<10 pF
Sprādziendroša konstrukcija	nē
Izolācijas pretestība	>1 MΩ
Ekrāna pieslēgums	jā
Ekranējums	netieši
Impulsu strāvas caurlaidība, stieple-stieple	C2: 18 kV / 9 kA (8/20µs)
Impulsu strāvas caurlaidība, stieple–zeme	C2: 18 kV / 9 kA (8/20µs)
Kopējā impulsu strāva novadītājā (10/350)	D1: 12,5 kA
Kopējā impulsu strāva novadītājā (8/20)	25 kA
Aizsardzības līmenis ekrāns–zeme (S-PE)	850 V
Nominālā noslogojuma strāva, DC	0,2 A
Nominālā noslogojuma strāva, AC	0,14 A
Novadītāja uzraudzība	nē
Augstākais ilgtermiņa spriegums AC	120 V
Augstākais ilgtermiņa spriegums DC	170 V
Robežfrekvence	100 MHz
SPD atb.	I + II + III klase/D1 + C2 + C1
Kategorie	1. + 2. +3. tips/D1 + C2 + C1
LPZ	0→3
Impulsstrāva	2,5 kA
Ievietotā slāpēšana (Insertion loss)	≤3 dB
Stacionārā pieslēguma šķērsgriezums maks.	0,75 mm²
Pieslēguma diametrs, vairākdzīslu min.	0,14 mm²
Pieslēguma diametrs, vairākdzīslu maks.	0,75 mm²
Izmantošanas temperatūras diapazons min.	-40 °C
Izmantošanas temperatūras diapazons maks.	80 °C
Izmērs	170V
Materiāls	Plastmasa
Krāsa	balts

Pieslēgšanas iespējas

Stacionārā pieslēguma šķērsgriezums min.	0,14 mm²
Pieslēguma diametrs, elastīgs min.	0,14 mm²
Pieslēguma diametrs, elastīgs maks.	0,75 mm²

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartona	jā
Iepakojums bez plastmasas	jā

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,4171 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)	0,4171 kg CO₂e
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1
