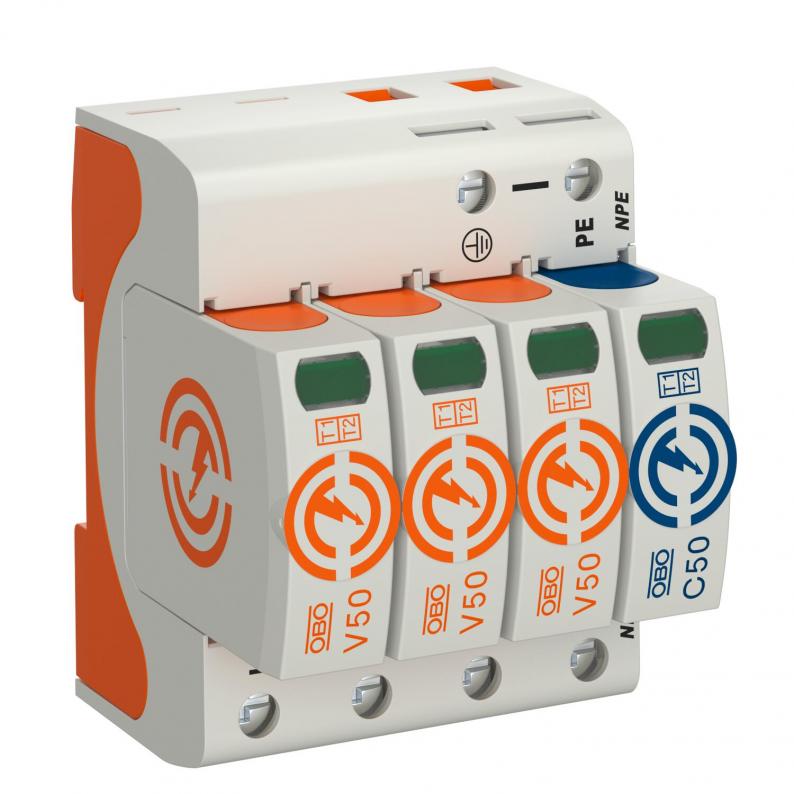

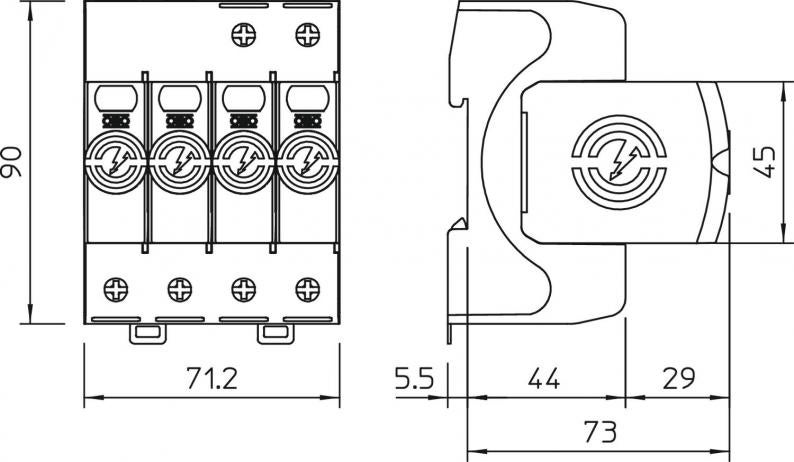

Kombinētais novadītājs V50, 3-polu +NPE 280V
Type V50-3+NPE-280
|Item no. 5093526
|EAN 4012196159697
Item no. / Type
5093526 / V50-3+NPE-280
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280 V
Polu izpildījums
3+N/PE
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Zibensstrāvas kombinētais novadītājs, tips 1+2
• zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam un līdz 50 kA (10/350) kopā
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atbilstoši UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: zibensaizsardzība un potenciālu izlīdzināšana ēkām ar III un IV zibensaizsardzības klasi.
* Pilns komplekts = augšējā un apakšējā daļa
• zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas caurlaides spēja 12,5 kA (10/350) katram polam un līdz 50 kA (10/350) kopā
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atbilstoši UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: zibensaizsardzība un potenciālu izlīdzināšana ēkām ar III un IV zibensaizsardzības klasi.
* Pilns komplekts = augšējā un apakšējā daļa
Technical data
Tehniskie dati
| Polu skaits | 4 |
|---|---|
| Tīkla tips | TN-S, TT |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 280 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 30 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 50 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 50 kA |
| Tālvadības signalizācija | nē |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Integrēta aizsardzība pie ieejas | nē |
| Zibens impulsa strāva (10/350 μs) | 12,5 kA |
| Aizsardzības līmenis [L-N] | ≤1,3 |
| Augstākais ilgtermiņa spriegums AC | 280 V |
| Nominālā noplūdes strāva (8/20 µs) | 30 kA |
| Polu izpildījums | 3+N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 160 A gL/gG |
| Atlikušais spriegums [L-N] @ 5 kA | 0,8 kV |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 50 kA eff |
| Atlikušais spriegums [L-N] @ 1 kA | 0,7 kV |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 335 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 440 V |
| TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms | 1200 V |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 1,5 mm |
| Atļaujas | VDE, KEMA, UL, ÖVE |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Griezes moments | 4 Nm |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 50 kA |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 160 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Atlikušais spriegums [L-N] @ 12,5 kA | 1 kV |
| Izmērs | 280V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 1,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Pieslēguma diametrs, FM skavas min. | 0,5 mm² |
| Pieslēguma diametrs, FM skavas maks. | 1,5 mm² |
| Pieslēguma diametrs, FM skavas min. | 21 AWG |
| Pieslēguma diametrs, FM skavas maks. | 16 AWG |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 80 kA |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 2 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 1,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
| Kopējais aizsardzības līmenis [L-PE] | 2,5 kV |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,0018 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,0018 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
