Kombinēts novadītājs, 1 pola ar funkciju indikatoru
Tips MCD 50-B-OS
Preces nr. 5096852
EAN 4012195051466
Preces nr. / Tips
5096852 / MCD 50-B-OS
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
1
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, tips 1+2, 1 pola, lietošanai TN un TT tīklos:
MCD 50-B-OS: Koordinēts zibens novadītājs, tips 1+2 atb. EN 61643-11 ar optisku funkciju indikatoru. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai DIN VDE 0185-305.
• Caurlaides spēja 50 kA (10/350 µs) uz polu
• Strāvas patēriņš < 26 mW uz polu
• Aizsardzības līmenis < 1,7 kV nodrošina ierīču aizsardzību
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak
• Piegādes komplektā ir uzspraužami vāciņi pieslēgumu marķēšanai
• Iekapsulēta, dzirksteles neizdaloša dzirksteļsprauga
• Iespējams lietot standarta sadalītāju korpusos.
Pielietojums: pārspriegumaizsardzības risinājumi un instalācijas vienā sadales sistēmā.
MCD 50-B-OS: Koordinēts zibens novadītājs, tips 1+2 atb. EN 61643-11 ar optisku funkciju indikatoru. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai DIN VDE 0185-305.
• Caurlaides spēja 50 kA (10/350 µs) uz polu
• Strāvas patēriņš < 26 mW uz polu
• Aizsardzības līmenis < 1,7 kV nodrošina ierīču aizsardzību
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak
• Piegādes komplektā ir uzspraužami vāciņi pieslēgumu marķēšanai
• Iekapsulēta, dzirksteles neizdaloša dzirksteļsprauga
• Iespējams lietot standarta sadalītāju korpusos.
Pielietojums: pārspriegumaizsardzības risinājumi un instalācijas vienā sadales sistēmā.
Tehniskie dati

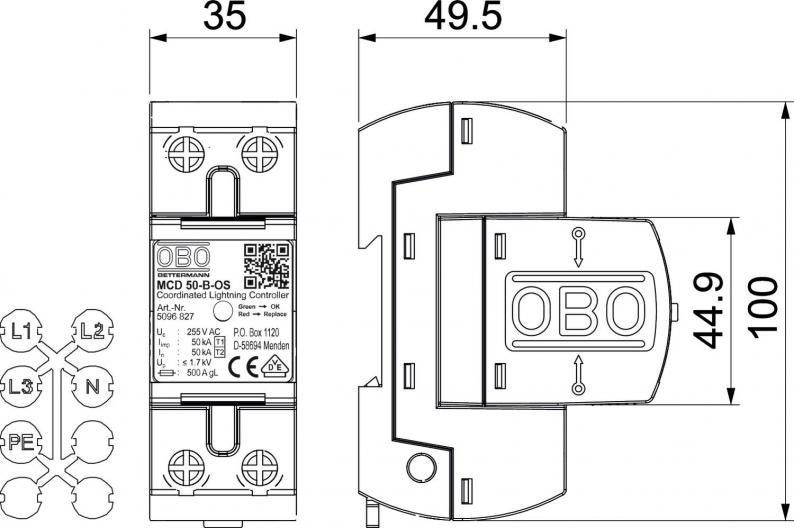

Izmēri
| Garums | 100 mm |
|---|---|
| Platums | 35 mm |
| Augstums | 69 mm |
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Tīkla tips | TN-S, TT |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 50 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 50 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 50 kA |
| Aizsardzības līmenis [L-N] | ≤1,7 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 50 kA |
| Polu izpildījums | 1 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 500 |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 10 kA |
| Atļaujas | VDE |
| Izpildījums | 1 pola |
| Tīkla tips, DC | nē |
| Tīkla tips, IT | nē |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 125 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Īssavienojuma izturība | 10 kA |
| Atbildes laiks | <100 ns |
| Maksimālā aizsardzība pie ieejas | 500 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 255V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 50 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,0355 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,0355 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
