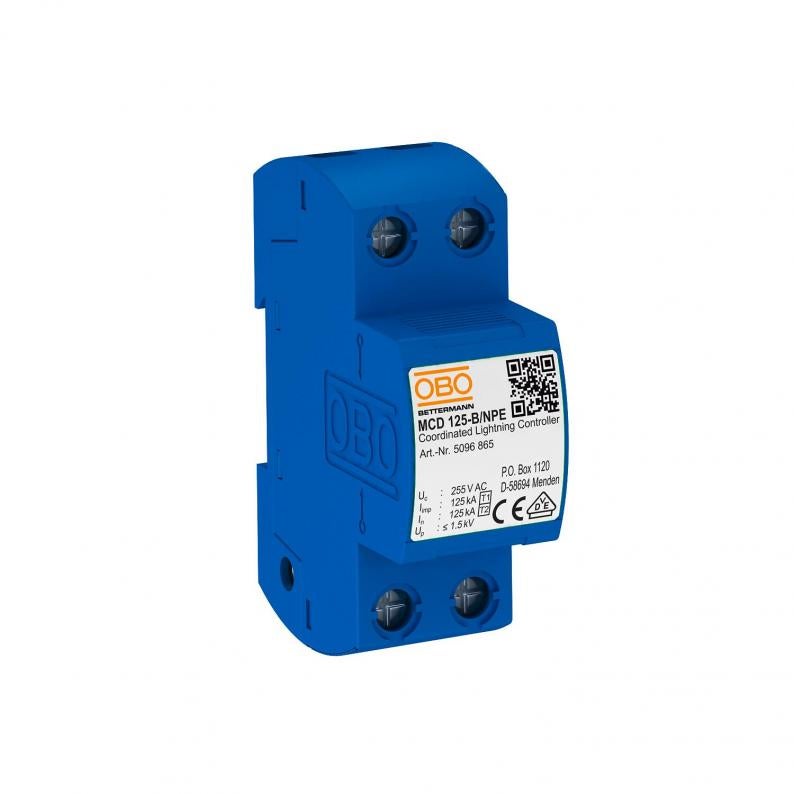

Kombinēts novadītājs, 1 pola NPE
Tips MCD 125-B NPE
Preces nr. 5096865
EAN 4012195541394
Preces nr. / Tips
5096865 / MCD 125-B NPE
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
N/PE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, tips 1+2, N-PE lietošanai TN-S un TT tīklos.
MCD 125-B/NPE: koordinēta N-PE dzirksteļsprauga, tips 1+2 atb. EN 61643-11. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai VDE 0185-305.
• Izlādes jauda 125 kA (10/350 µs)
• Atbilst VDE-AR-N 4100
• Piegādes komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
• Aizsardzības līmenis < 1,5 kV nodrošina ierīču aizsardzību
• Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga
Pielietojums: rūpniecības iekārtās un ēkās ar I līdz IV klases ārējo zibensaizsardzību.
MCD 125-B/NPE: koordinēta N-PE dzirksteļsprauga, tips 1+2 atb. EN 61643-11. Pieslēgvietai 0 uz 2 (LPZ) saskaņā ar zibensaizsardzības zonu koncepciju, atb. IEC 61312-1 vai VDE 0185-305.
• Izlādes jauda 125 kA (10/350 µs)
• Atbilst VDE-AR-N 4100
• Piegādes komplektā ietilpst uzspraužami vāciņi pieslēgumu marķēšanai
• Aizsardzības līmenis < 1,5 kV nodrošina ierīču aizsardzību
• Iekapsulēta, dzirksteles neizvadoša dzirksteļsprauga
Pielietojums: rūpniecības iekārtās un ēkās ar I līdz IV klases ārējo zibensaizsardzību.
Tehniskie dati

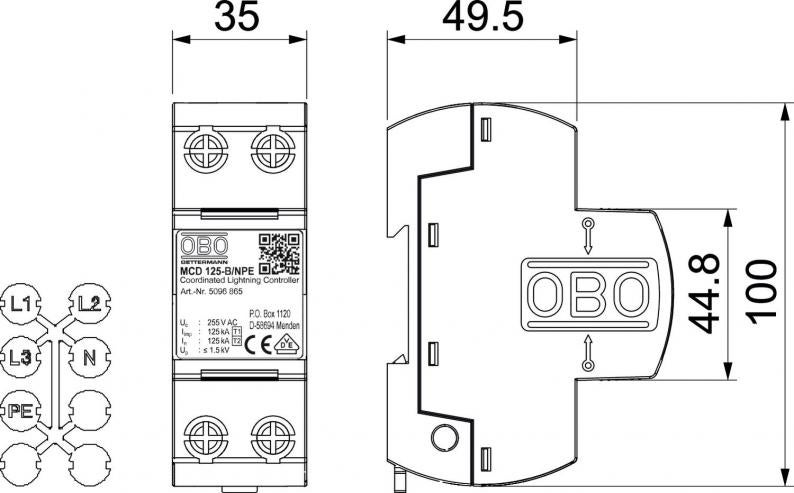

Izmēri
| Garums | 100 mm |
|---|---|
| Platums | 35 mm |
| Augstums | 69 mm |
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Tīkla tips | citi |
| Izpūtošs | nē |
| Ierīces signalizācija | nav |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 125 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 125 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 125 kA |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 125 kA |
| Polu izpildījums | N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Atļaujas | VDE |
| Izpildījums | 1 pola; 255V |
| Tīkla tips, DC | nē |
| Tīkla tips, IT | nē |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 125 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Atbildes laiks | <100 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 255V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 125 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,4972 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,4972 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
