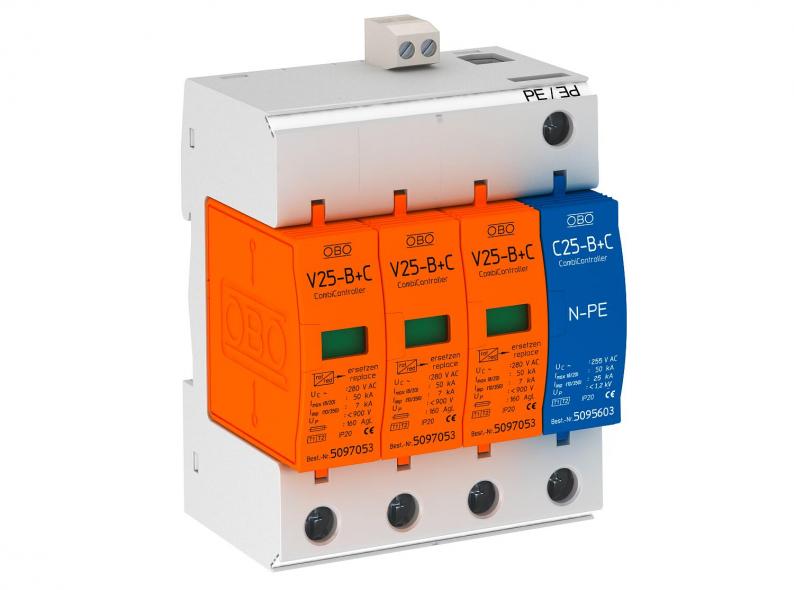

Kombinēts novadītājs V25, 3 pola + NPE 280 V ar tālvadības signalizāciju
Tips V25-B+C 3+NPE-FS
Preces nr. 5094510
EAN 4012195239949
Preces nr. / Tips
Augstākais ilgtermiņa spriegums AC
Polu izpildījums
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, sastāv no zibens novadītāja un pārsprieguma novadītāja, tips 1+2
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Universāli piemērota TN un TT sistēmām
• Ar tālvadības signalizāciju, bezpotenciāla pārslēdzējkontaktu, funkciju kontrolei
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Optisks funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi
Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju vai zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa
• Pilnīgi nokomplektēta vienība, sastāv no augšējās un apakšējās daļas, samontēta un gatava pieslēgšanai
• Universāli piemērota TN un TT sistēmām
• Ar tālvadības signalizāciju, bezpotenciāla pārslēdzējkontaktu, funkciju kontrolei
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu
• Optisks funkciju indikators
• Aizsardzības līmenis < 0,9 kV
• Iekapsulēts, dzirksteles neizvadošs cinka oksīda varistoru novadītājs ievietošanai tirdzniecībā pieejamu sadalītāju korpusos
• Marķēti pieslēgumi
Lietojuma piemērs: Ēkās, kurām strāvu pievada ar gaisvadu līniju vai zibensaizsardzības potenciālu izlīdzināšanas ierīkošanai dzīvojamās ēkās.
* Pilns komplekts = augšējā un apakšējā daļa
Tehniskie dati
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tīkla tips | citi |
| Izpūtošs | nē |
| Ierīces signalizācija | nav |
| Aizsardzības veids | IP20 |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 30 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 30 kA |
| Zibens impulsa strāva (10/350) [kopējā] | 25 kA |
| Tālvadības signalizācija | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 7 kA |
| Augstākais ilgtermiņa spriegums AC | 280 V |
| Augstākais ilgtermiņa spriegums DC | 200 V |
| Nominālā noplūdes strāva (8/20 µs) | 30 kA |
| Polu izpildījums | 3+N/PE |
| Maksimumstrāvas aizsardzība tīkla pusē | 160 |
| Izpildījums | 3+NPE ar FS |
| Tīkla tips TN | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| ROHS atbilstība | atbrīvots |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 150 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 160 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 280V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 50 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,9529 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,9529 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (4)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
Izpildījumi
Tips
Aizsardzības veids
Augstākais ilgtermiņa spriegums AC
Polu izpildījums
Preces nr.
V25-B+C 1+NPE+FS
IP20
280
1+N/PE
5094444
V25-B+C 3+NPE-FS
IP20
280
3+N/PE
5094510
Polu izpildījums
V25-B+C 1+NPE+FS
Preces nr.
5094444
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280
Polu izpildījums
1+N/PE
V25-B+C 3+NPE-FS
Preces nr.
5094510
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280
Polu izpildījums
3+N/PE
