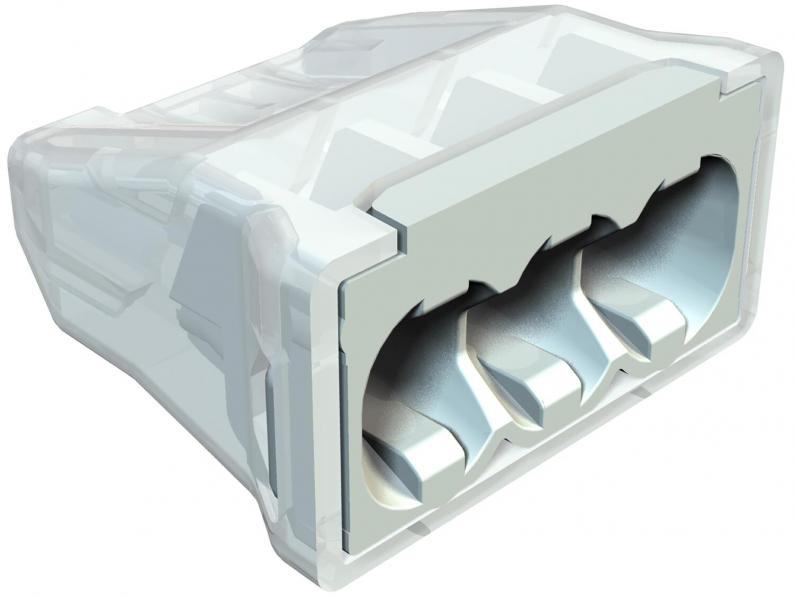

Kontaktspaile, 3 polu
Tips 61 325 LGR
Preces nr. 2054485
EAN 4012195879916
Preces nr. / Tips
2054485 / 61 325 LGR
Nominālais spriegums
450 V
Nominālais diametrs min.
0,5 mm²
Nominālais diametrs maks.
2,5 mm²
Klemmes daudzums
3
Krāsa
gaiši pelēks; RAL 7035
Mazākā pārd. vien.: 100 Gabals
100Gabals
Gabals
Apraksts
Pārbaudīts atb. EN 60998
Spailes bez skrūvēm vienas dzīslas vadu savienošanai.
Nominālais šķērsgriezuma laukums:
3 x 0,5 mm² - 2,5 mm² viendzīslas vadi
3 x 1,5 mm² - 2,5 mm² stingri daudzdzīslu vadi
Nominālais spriegums 450 V
Nominālā strāva 24 A
Izolācijas noņemšanas garums: 8–9 mm
Pārbaudes atvere: fāzregulators un tausts (maks. Ø 2 mm)
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +90 °C.
Spailes bez skrūvēm vienas dzīslas vadu savienošanai.
Nominālais šķērsgriezuma laukums:
3 x 0,5 mm² - 2,5 mm² viendzīslas vadi
3 x 1,5 mm² - 2,5 mm² stingri daudzdzīslu vadi
Nominālais spriegums 450 V
Nominālā strāva 24 A
Izolācijas noņemšanas garums: 8–9 mm
Pārbaudes atvere: fāzregulators un tausts (maks. Ø 2 mm)
Maks. pieļaujamā vides temperatūra atb. EN 60998: no -5 līdz +90 °C.
Tehniskie dati

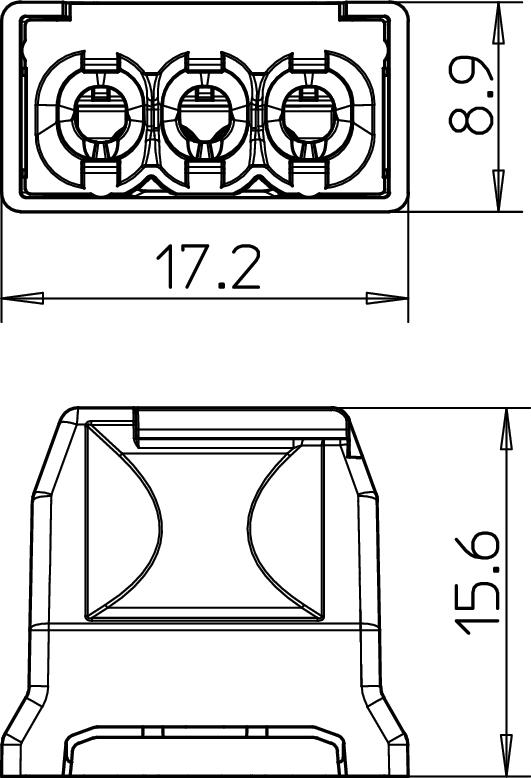

Izmēri
| Garums | 17,2 mm |
|---|---|
| Platums | 15,6 mm |
| Augstums | 8,9 mm |
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Nominālā strāva | 24 A |
| Nominālais spriegums | 450 V |
| Piemērots viendzīslas kabelim | nē |
| Piemērots elastīgiem vadiem | nē |
| Piemērots vairākdzīslu vadiem | jā |
| Ar vadības svirām | nē |
| Pievienojams vada šķērsgriezums, viendzīslas min. | 0,5 mm² |
| Pievienojams vada šķērsgriezums, viendzīslas maks. | 2,5 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu min. | 1,5 mm² |
| Pievienojams vada šķērsgriezums, vairāku dzīslu maks. | 2,5 mm² |
| Nominālais diametrs min. | 0,5 mm² |
| Nominālais diametrs maks. | 2,5 mm² |
| ROHS atbilstība | jā |
| Šķērsgriezums | 3 x 0,5 mm² - 2,5 mm² viendzīslas vadi 3 x 1,5 mm² - 2,5 mm² stingri daudzdzīslu vadi mm² |
| Klemmes daudzums | 3 |
| Izmantošanas temperatūras diapazons min. | -5 °C |
| Izmantošanas temperatūras diapazons maks. | 90 °C |
| ugunsizturīgs | atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 850°C |
| Izmērs | 3x2,5mm² |
| Materiāls | Poliamīds |
| Krāsa | gaiši pelēks; RAL 7035 |
| Izstrādājuma sērija | HSK |
