Koordinētais zibensaizsardzības kontrolieris MCD 50-B-OS-320
Tips MCD 50-B-OS-320
Preces nr. 5096861
EAN 4012195165965
Preces nr. / Tips
5096861 / MCD 50-B-OS-320
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
320 V
Polu izpildījums
1
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
1. tipa zibens novadītājs
• Aizsardzības līmenis <1,3 kV, ļauj aizsargāt ierīces
• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katrā polā, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak, novadītāja ieejas drošinātājs līdz 500 A gL/gG
• Iekapsulēti, dzirksteles neizvadoši dzirksteļstarpas novadītāji lietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
• Aizsardzības līmenis <1,3 kV, ļauj aizsargāt ierīces
• Zibensaizsardzības potenciālu izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katrā polā, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējošs 25 kA Ipeak, novadītāja ieejas drošinātājs līdz 500 A gL/gG
• Iekapsulēti, dzirksteles neizvadoši dzirksteļstarpas novadītāji lietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
Tehniskie dati

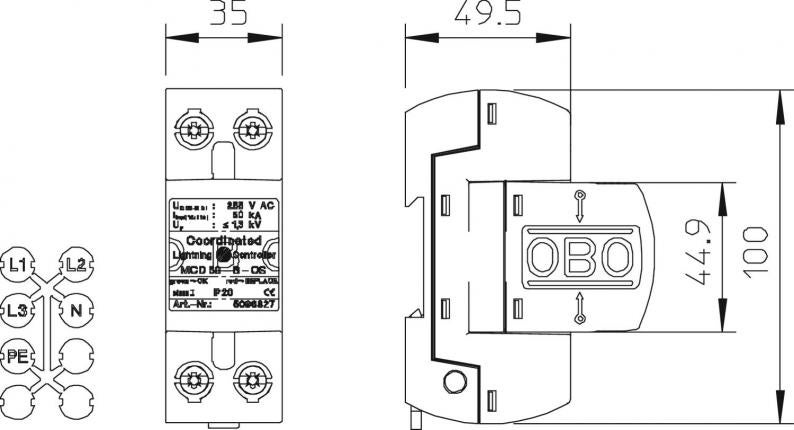

Izmēri
| Garums | 100 mm |
|---|---|
| Platums | 35 mm |
| Augstums | 69 mm |
Tehniskie dati
| Tīkla tips | TN-C |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Zibens impulsa strāva (10/350) [kopējā] | 50 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 50 kA |
| Augstākais ilgtermiņa spriegums AC | 320 V |
| Nominālā noplūdes strāva (8/20 µs) | 50 kA |
| Polu izpildījums | 1 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 500 |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 25 kA |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 85 °C |
| SPD atb. IEC 61643-1 | I klase |
| SPD atb. EN 61643-11 | Tips 1 |
| LPZ | 0→2 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 10 kA |
| Īssavienojuma izturība | 25 kA |
| Atbildes laiks | <100 ns |
| Maksimālā aizsardzība pie ieejas | 500 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 85 °C |
| Izmērs | 320V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 50 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 50 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,0221 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,0221 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
