Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm
Type GES9 55U V 7011
|Item no. 7405037
|EAN 4012195674436
Item no. / Type
Grīdas seguma biezums
Krāsa
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

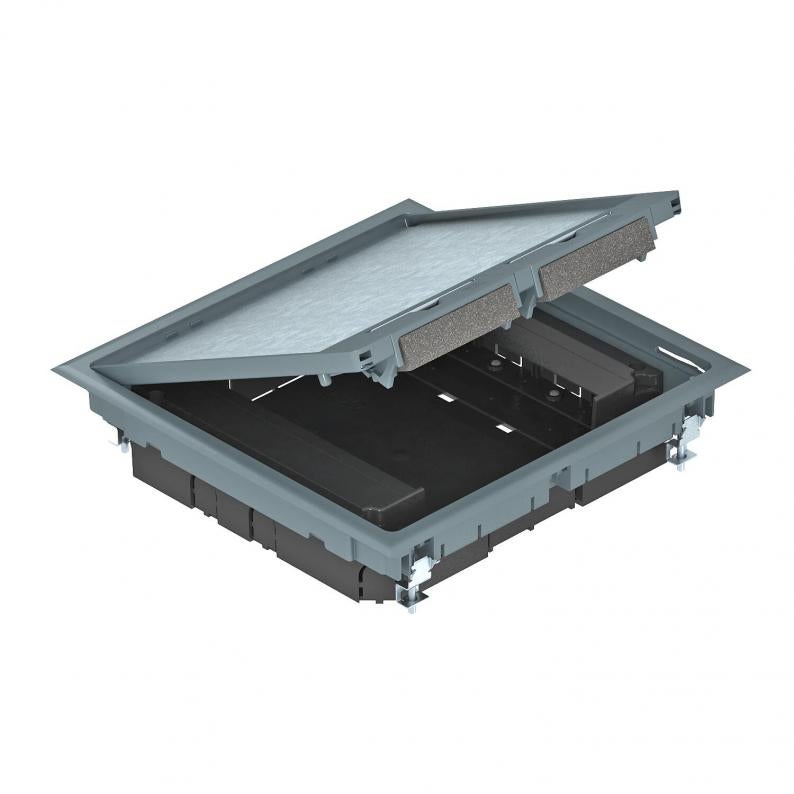

Ierīču montāžas kārba GES9 ar fiksētu augstumu 55 mm izmantošanai instalācijas kanālu sistēmās sausās telpās ar sausā veidā kopjamām grīdām iekštelpās. Ar diviem iebūvējamajiem korpusiem vertikālai Modul 45 ierīču un četru kabeļu nostiepes fiksatoru montāžai. Modul 45 ierīču montāžai ir nepieciešami vēl divi montāžas ietvari.
Datu moduļu montāža notiek ar ne vairāk kā diviem papildpiederumiem — montāžas plāksnēm MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Datu moduļu montāža notiek ar ne vairāk kā diviem papildpiederumiem — montāžas plāksnēm MPMT45.
Ierīču montāžas kārba ir aprīkota ar universālo stiprinājuma leņķi.
Technical data

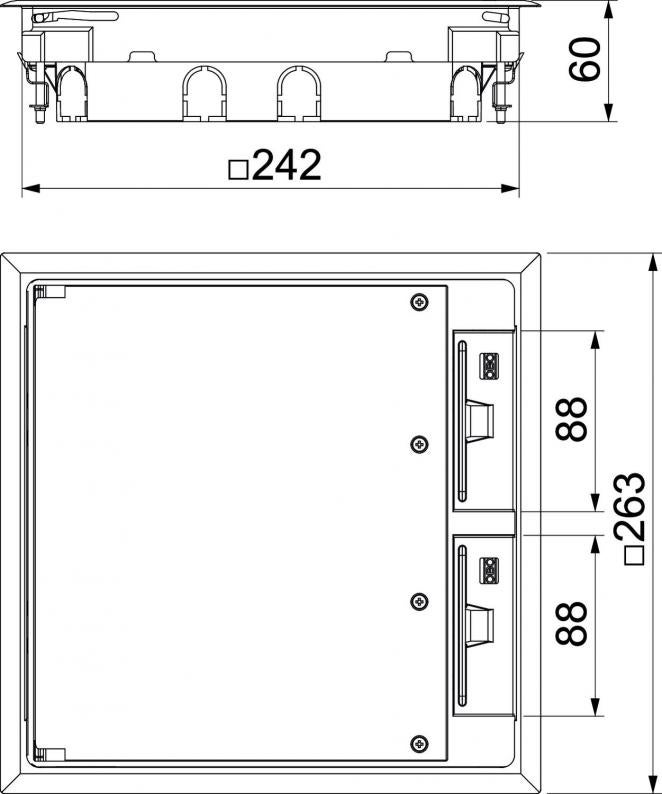

Izmēri
| Garums | 263 mm |
|---|---|
| Platums | 263 mm |
| Augstums | 59 mm |
| Izmērs H | 55 mm |
Tehniskie dati
| Grīdas līmeņa augstums min. | 55 mm |
|---|---|
| Grīdas augstums min. | 58 mm |
| Grīdas seguma biezums | 5 mm |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Iebūvējamo ierīču skaits | 8 |
| Iespējams iemontēt blīvi | nē |
| Iebūvēšanas izmēra garums | 242 mm |
| Iebūvēšanas izmēra platums | 242 mm |
| Ārējā izmēra garums | 263 mm |
| Ārējā izmēra platums | 263 mm |
| Piemērots zemgrīdas kanālam | jā |
| Piemērots iebūvēšanai dobās grīdās | jā |
| Piemērots dubulto grīdu montāžai | jā |
| Grīdas kopšana | sauss |
| Rāmja modelis | Paklāja aizsargrāmis |
| Piemērots mitrajai kopšanai | nē |
| Iebūvēšanas dziļums | 58 mm |
| Ar izgriezumu grīdas segumam | nē |
| Grīdas seguma aizsardzības rāmis | jā |
| Kabeļu izvada izpildījums | Pagriežams kabeļa izvads |
| Iekārtas stiprinājums ierīču kārbu nostiprināšanai | nē |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Vertikālā slodze, mazs laukums | līdz 3 000 N |
| Vertikālā slodze, liels laukums | līdz 5 000 N |
| Izpildījums | kvadrātisks |
| Atvēršanas mehānisms | Roktura skava |
| Spriegošanas diapazons D min. | 9 mm |
| Spriegošanas diapazons D maks. | 31 mm |
| Izmērs | 263x263x59 |
| Materiāls | Poliamīds |
| Krāsa | dzelzs pelēks; RAL 7011 |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 6,3617 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 6,3617 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
