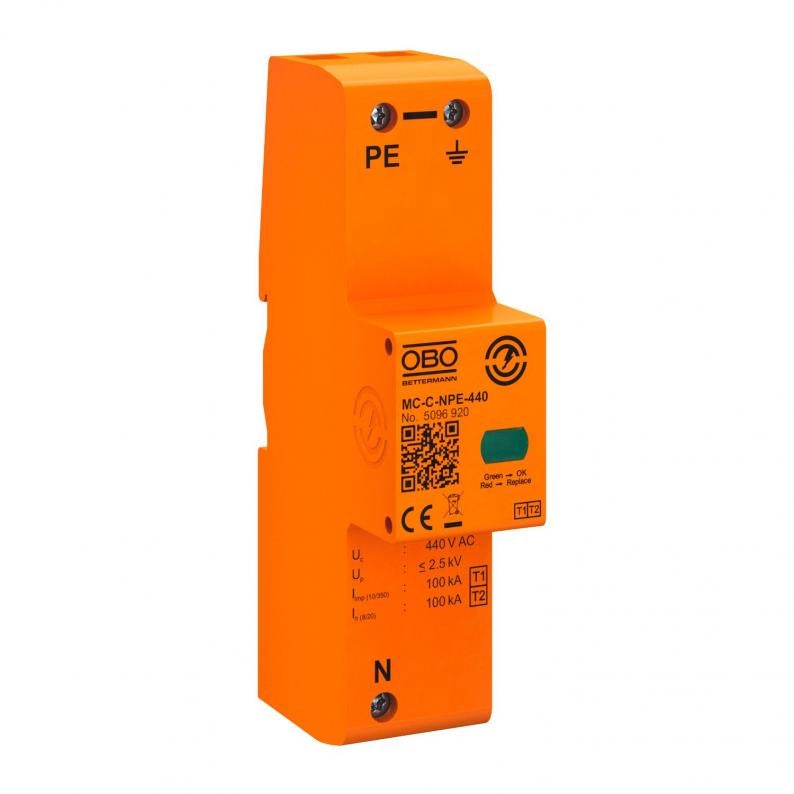

Lightning current arrester MC-C-NPE
Tips MC-C-NPE-440
Preces nr. 5096920
EAN 4012197431860
Preces nr. / Tips
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinēts novadītājs, zibens novadītājs, tips 1
• Aizsardzības līmenis <1,3 kV ļauj nodrošināt ierīču aizsardzību
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katram polam, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējoša 25 kA Ipeak, novadītāja drošinātājs līdz 500 A gL/gG
• Piemērots lietošanai zonā pirms skaitītāja atb. VDEW direktīvai
• Iekapsulēts, dzirksteles neizvadošs dzirksteļstarpas novadītājs ievietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
* Pilns komplekts = augšējā un apakšējā daļa
• Aizsardzības līmenis <1,3 kV ļauj nodrošināt ierīču aizsardzību
• Zibensaizsardzības potenciālu izlīdzinājumam atb. VDE 0185-305 (IEC 62305)
• Zibensizlādes strāvas novadīšanas spēja 50 kA (10/350) katram polam, bet kopā līdz 150 kA (10/350)
• Tīkla sekundāro strāvu slāpējoša 25 kA Ipeak, novadītāja drošinātājs līdz 500 A gL/gG
• Piemērots lietošanai zonā pirms skaitītāja atb. VDEW direktīvai
• Iekapsulēts, dzirksteles neizvadošs dzirksteļstarpas novadītājs ievietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas ar I līdz IV klases ārējās zibensaizsardzības iekārtu.
* Pilns komplekts = augšējā un apakšējā daļa
Tehniskie dati

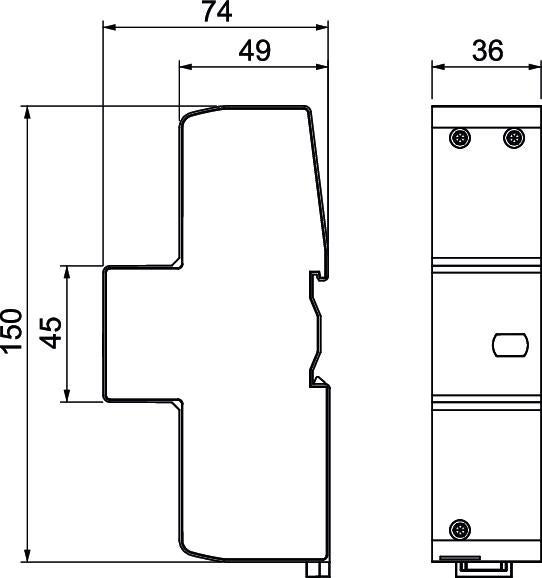

Izmēri
| Garums | 150 mm |
|---|---|
| Platums | 36 mm |
| Augstums | 74,5 mm |
Tehniskie dati
| Polu skaits | 1 |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (N-PE) | 440 V |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 100 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Nominālais spriegums AC (50/60 Hz) | 400 V |
| Integrēta aizsardzība pie ieejas | nē |
| Polu izpildījums | N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Piemērots lietošanai ārpus telpām | nē |
| TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms | 1200 V |
| Izpildījums | 1-polig |
| Tīkla tips, DC | nē |
| Tīkla tips, IT | nē |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 440V |
| Krāsa | zils |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 6 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 25 mm² |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 10 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 3 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 6 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 10 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,7321 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,7321 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-27T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
