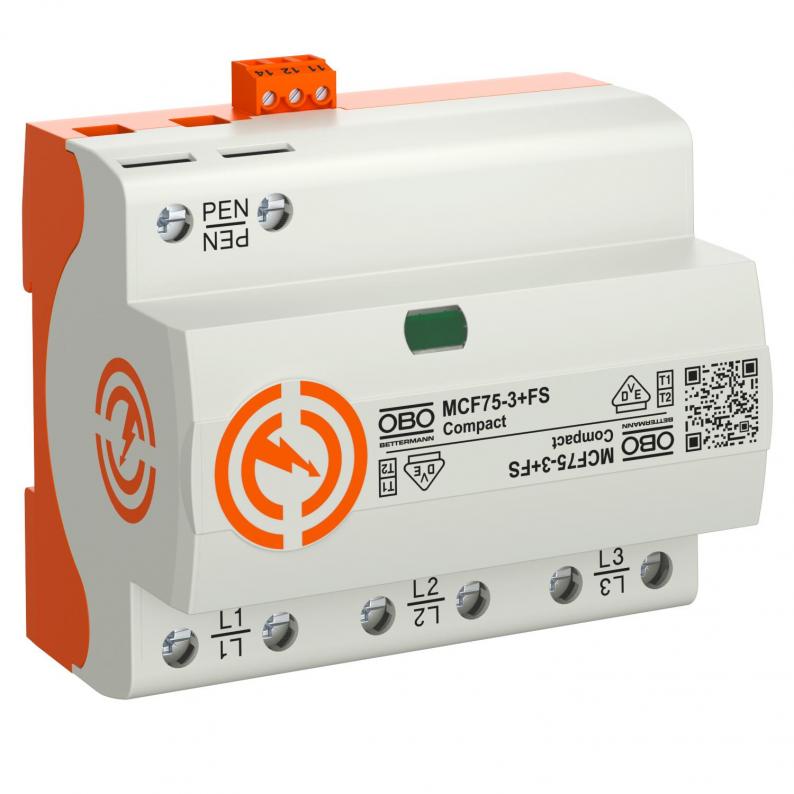

LightningController Compact – MCF75
Tips MCF75-3+FS
Preces nr. 5096981
EAN 4012196487325
Preces nr. / Tips
5096981 / MCF75-3+FS
Aizsardzības veids
IP20
Tālvadības signalizācija
jā
Zibens impulsa strāva (10/350 μs)
25 kA
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
3
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Kombinētais novadītājs, zibens izlādes strāvas un pārsprieguma novadītājs, tips 1+2
• aizsardzības līmenis ≤ 1,5 kV
• zibensaizsardzības potenciāla izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas novadīšanas spēja 75 kA (10/350), 3 polu
• tīkla sekundāro strāvu slāpējošs 50 kA Ipeak, novadītāja ieejas drošinātājs līdz 315 A gL/gG
• atbilst VDE-AR-N 4100 prasībām attiecībā uz izmantošanu pirms skaitītāja
• iekapsulēti, dzirksteles neizvadoši dzirksteļspraugas novadītāji lietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
Aizsargierīce Compact
• aizsardzības līmenis ≤ 1,5 kV
• zibensaizsardzības potenciāla izlīdzināšanai atb. VDE 0185-305 (IEC 62305)
• zibensizlādes strāvas novadīšanas spēja 75 kA (10/350), 3 polu
• tīkla sekundāro strāvu slāpējošs 50 kA Ipeak, novadītāja ieejas drošinātājs līdz 315 A gL/gG
• atbilst VDE-AR-N 4100 prasībām attiecībā uz izmantošanu pirms skaitītāja
• iekapsulēti, dzirksteles neizvadoši dzirksteļspraugas novadītāji lietošanai sadalītāju korpusos
Pielietojums: industriālās iekārtas un ēkas, kā arī ēkas ar I līdz IV klases ārējo zibensaizsardzību.
Aizsargierīce Compact
Tehniskie dati

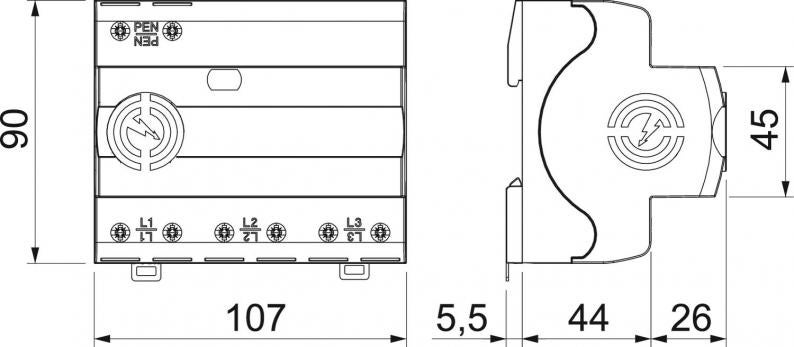

Izmēri
| Garums | 90 mm |
|---|---|
| Platums | 107 mm |
| Augstums | 70 mm |
Tehniskie dati
| Polu skaits | 3 |
|---|---|
| Tīkla tips | TN-C |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Zibens impulsa strāva (10/350) [kopējā] | 75 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Tālvadības signalizācija | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Zibens impulsa strāva (10/350 μs) | 25 kA |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 35 kA |
| Polu izpildījums | 3 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 315 A |
| Komutācijas jauda AC | 250V/ 1,5A |
| Komutācijas jauda DC | 250V/ 0,1A |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 50 kA eff |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 440 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 442 V |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 0 mm |
| Atļaujas | VDE, UL |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | jā |
| ROHS atbilstība | atbrīvots |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Griezes moments | 5 Nm |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 50 kA |
| Atbildes laiks | <100 ns |
| Maksimālā aizsardzība pie ieejas | 315 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 255V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 1,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 25 mm² |
| FM kontakti | Pārslēgs |
| Pieslēguma diametrs, FM skavas min. | 0,5 mm² |
| Pieslēguma diametrs, FM skavas maks. | 1,5 mm² |
| Pieslēguma diametrs, FM skavas min. | 28 AWG |
| Pieslēguma diametrs, FM skavas maks. | 16 AWG |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 75 kA |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 3 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 1,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,7009 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 3,7009 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
