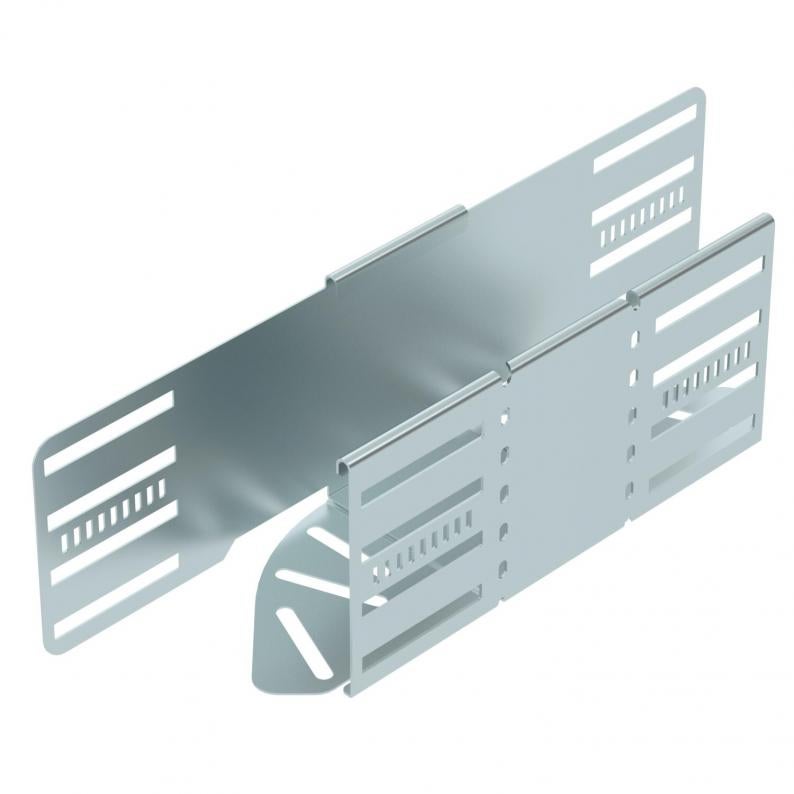

Līkums, regulējams leņķis 110 FS
Tips RB W 110 FS
Preces nr. 6037300
EAN 4012197341015
Preces nr. / Tips
Platums
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Līkums ar regulējamu leņķi horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Regulējams leņķis 0–90°. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Tehniskie dati

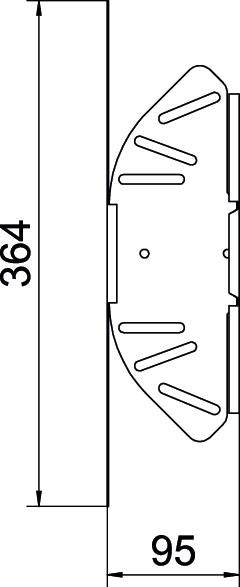

Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 110 mm |
| Izmērs L | 364 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 1 mm |
| Līkums (leņķis) | regulējams |
| Virziena maiņa | horizontāls |
| Ar augšējo daļu | nē |
| Konstrukcijas veids | Šarnīra līkuma_komplekts |
| ROHS atbilstība | jā |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 110x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 18 St. |
| Izstrādājuma sērija | MKSM sērija, MKS sērija, SKSM sērija, SKS sērija |
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,4737 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,4737 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Piederumi
Sistēmas piederumi
Montāžas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6037500
Vāks līkumam ar regulējamu leņķi FSTips
RBD W 100 FS
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Platums
Virsma
Materiāls
Krāsa
Preces nr.
RB W 110 FS
100
cinkots
Tērauds
cinks
6037300
RB W 115 FS
150
cinkots
Tērauds
cinks
6037302
RB W 120 FS
200
cinkots
Tērauds
cinks
6037304
RB W 130 FS
300
cinkots
Tērauds
cinks
6037306
RB W 140 FS
400
cinkots
Tērauds
cinks
6037308
RB W 150 FS
500
cinkots
Tērauds
cinks
6037310
RB W 160 FS
600
cinkots
Tērauds
cinks
6037312
