Līkums, regulējams leņķis 110 FT
Type RB W 110 FT
|Item no. 6037320
|EAN 4012197342159
Item no. / Type
Platums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description

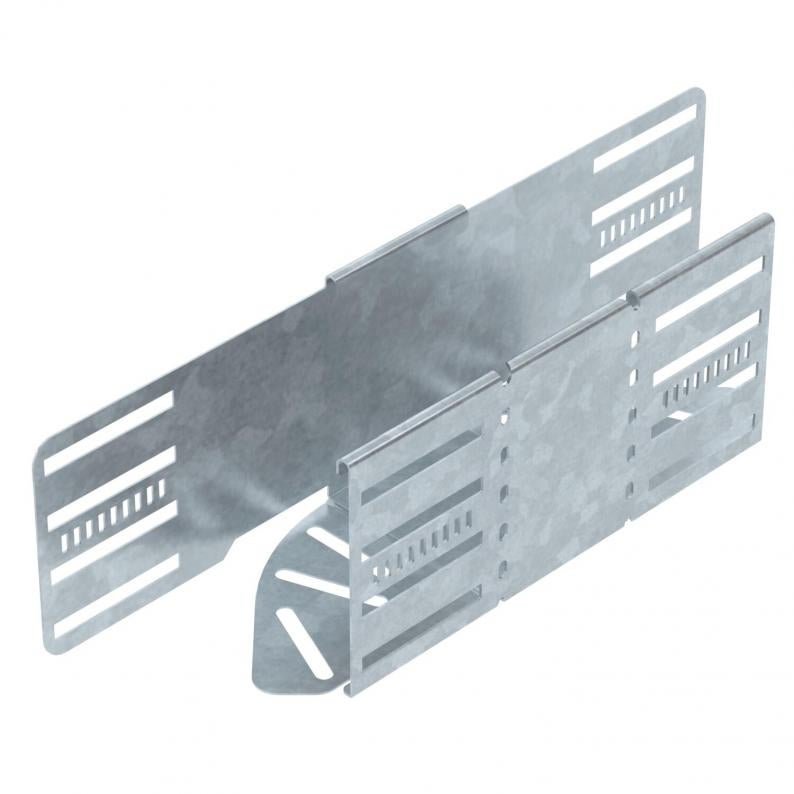

Līkums ar regulējamu leņķi horizontāla atzarojuma izveidei, fasondetaļa fiksējamām un skrūvējamām kabeļu renēm ar sānu augstumu 110 mm. Regulējams leņķis 0–90°. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Izmantojama iekštelpās un ārpus telpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Technical data

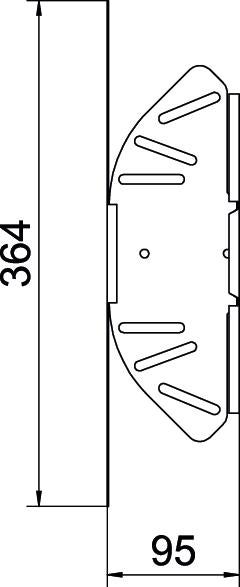

Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 110 mm |
| Izmērs L | 364 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 1 mm |
| Līkums (leņķis) | regulējams |
| Virziena maiņa | horizontāls |
| Ar augšējo daļu | nē |
| Konstrukcijas veids | Līkums, nekustīgs |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 110x100 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 18 St. |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,274 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,274 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Montāžas piederumi
Article
Type
Item no.
Amount
Item no. 6037540
Vāks līkumam ar regulējamu leņķi DDType
RBD W 100 DD
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
Virsma
Materiāls
Krāsa
Item no.
RB W 110 FT
100
karsti cinkots
Tērauds
cinks
6037320
RB W 115 FT
150
karsti cinkots
Tērauds
cinks
6037322
RB W 120 FT
200
karsti cinkots
Tērauds
cinks
6037324
RB W 130 FT
300
karsti cinkots
Tērauds
cinks
6037326
RB W 140 FT
400
karsti cinkots
Tērauds
cinks
6037328
RB W 150 FT
500
karsti cinkots
Tērauds
cinks
6037330
RB W 160 FT
600
karsti cinkots
Tērauds
cinks
6037332
