Līkums, regulējams leņķis 85 FS
Type RB W 810 FS
|Item no. 6037200
|EAN 4012197340834
Item no. / Type
Platums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Leņķa regulējams elements horizontāla atzara izveidošanai, sānu augstums 85 mm. Regulējams leņķis 0–90°. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
Technical data

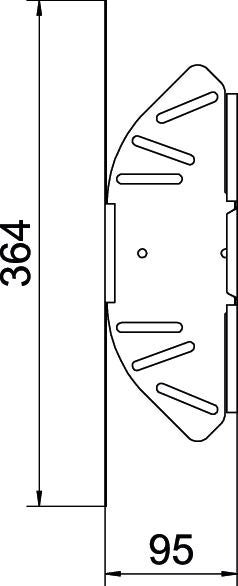

Izmēri
| Platums | 100 mm |
|---|---|
| Augstums | 85 mm |
| Izmērs L | 364 mm |
| Izmērs B | 100 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | iebūvēts savienotājs |
| Gara laiduma izpildījums | nē |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Pamatnes plāksnes materiāla biezums | 1 mm |
| Līkums (leņķis) | regulējams |
| Virziena maiņa | horizontāls |
| Ar augšējo daļu | nē |
| Konstrukcijas veids | Šarnīra līkuma_komplekts |
| Metāla biezums | 1,25 mm |
| Izmantošanas temperatūras diapazons min. | -20 °C |
| Izmantošanas temperatūras diapazons maks. | 120 °C |
| Izmērs | 85x100 |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Kabeļu nesošās sistēmas savienotāju veids | skrūvēts/iespīlēts |
| Ieteiktais skrūvju skaits | 14 St. |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 2,0569 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 2,0569 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Accessories
Sistēmas piederumi
Montāžas piederumi
Article
Type
Item no.
Amount
Item no. 6037500
Vāks līkumam ar regulējamu leņķi FSType
RBD W 100 FS
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Platums
Virsma
Materiāls
Krāsa
Item no.
RB W 810 FS
100
cinkots
Tērauds
cinks
6037200
RB W 820 FS
200
cinkots
Tērauds
cinks
6037202
RB W 830 FS
300
cinkots
Tērauds
cinks
6037204
RB W 840 FS
400
cinkots
Tērauds
cinks
6037206
RB W 850 FS
500
cinkots
Tērauds
cinks
6037208
RB W 860 FS
600
cinkots
Tērauds
cinks
6037210
