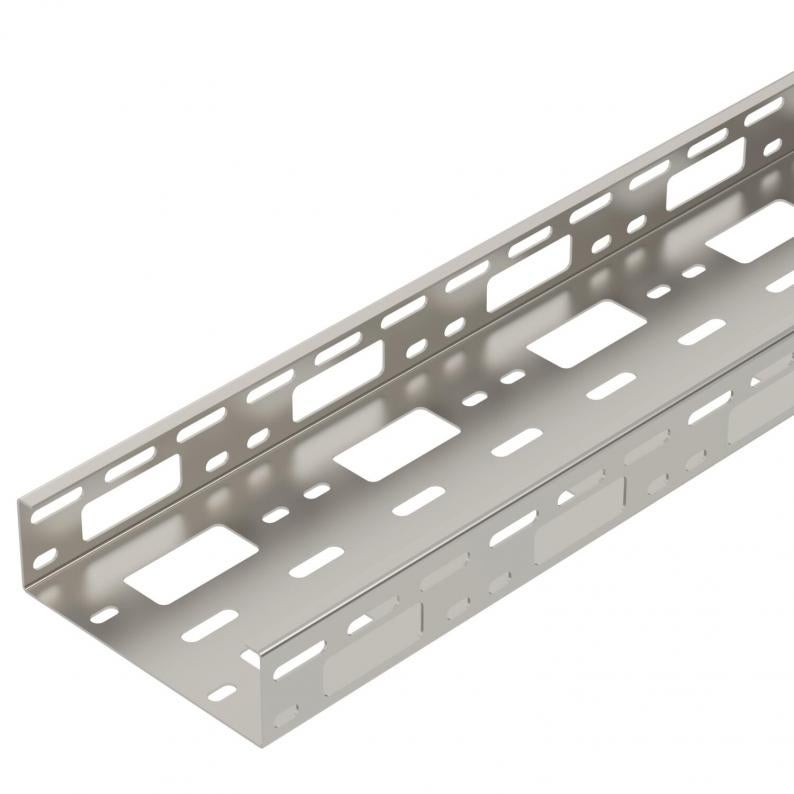

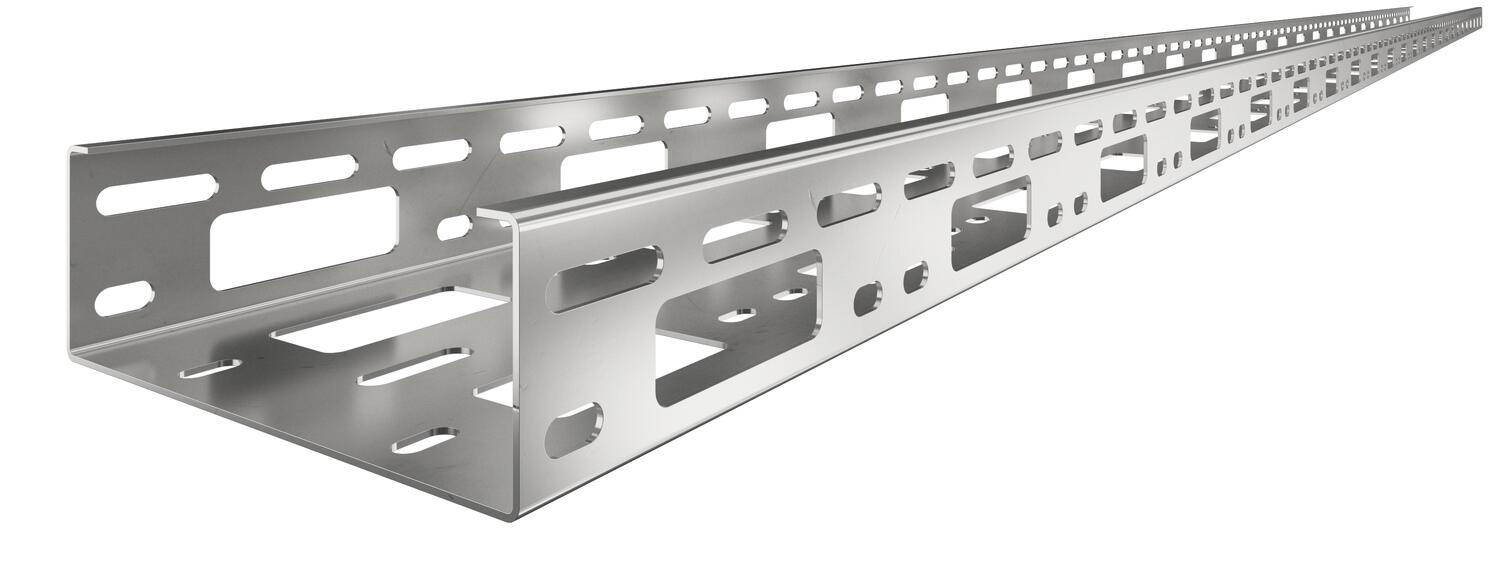

Mazais AZ kanāls 150 A2
Tips AZK 150 A2
Preces nr. 6075330
EAN 4012195811145
Preces nr. / Tips
6075330 / AZK 150 A2
Garums
3000 mm
Platums
150 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1,5 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

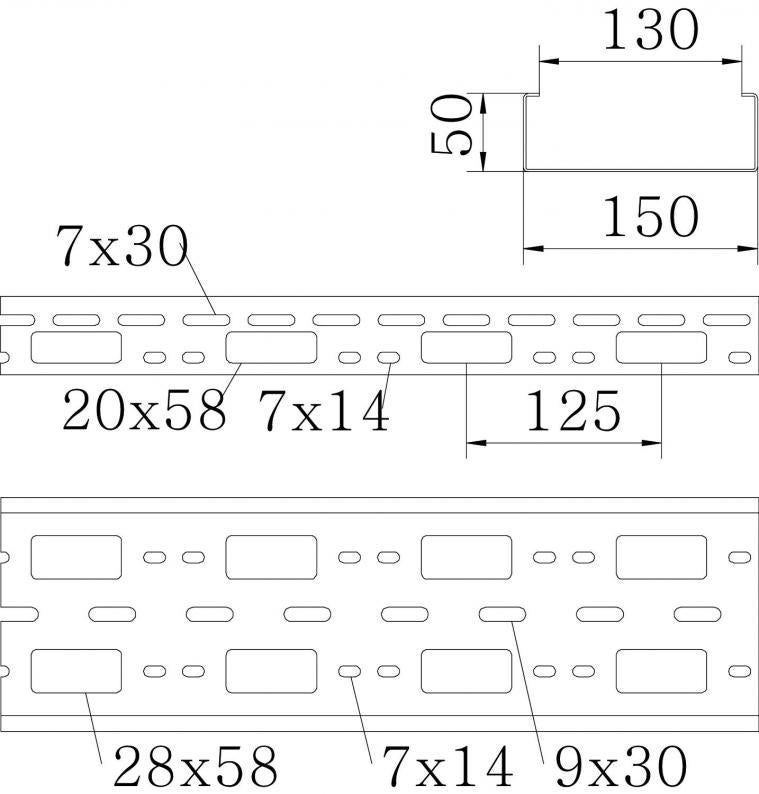

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 150 mm |
| Augstums | 50 mm |
| Izmērs B | 150 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 75 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 7500 mm² |
| Izmēri | 50x150x1,5 |
| ROHS atbilstība | jā |
| Izmērs | 50x150x3000 |
| Virsma | neizolēts, apstrādāts |
| Materiāls | Nerūsējošais tērauds 1.4301 |
| Krāsa | tērauda |
| Izstrādājuma sērija | AZK sērija |
Noslodze
| Balstu atstatums 1,0 m | 3 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 2 kN/m |
| Balstu atstatums 2,0 m | 1,2 kN/m |
| Balstu atstatums 2,5 m | 0,8 kN/m |
| Balstu atstatums 3,0 m | 0,25 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 16,9702 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 16,9702 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6066569
Garenie un leņķa savienotāji A2Tips
VF AZK A2
Mazākā pārd. vien.: 10 Gabals
10Gabals
Gabals
Preces nr. 6066704
Kabeļu aizsarggredzens 915 PETips
KSR-915 PE
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 6066712
Kabeļu aizsarggredzens 910 PETips
KSR-910 PE
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
