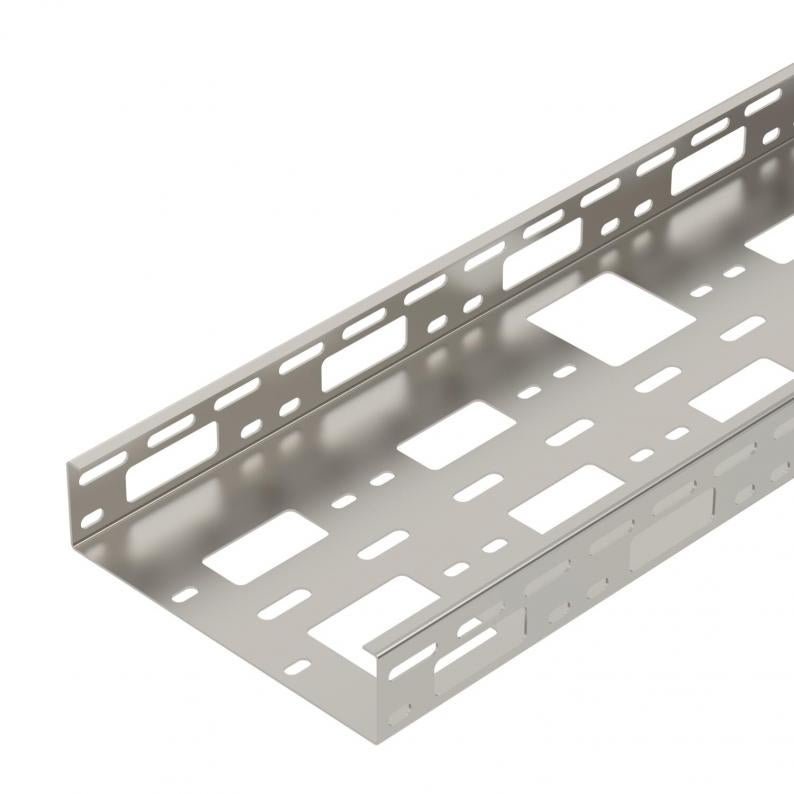

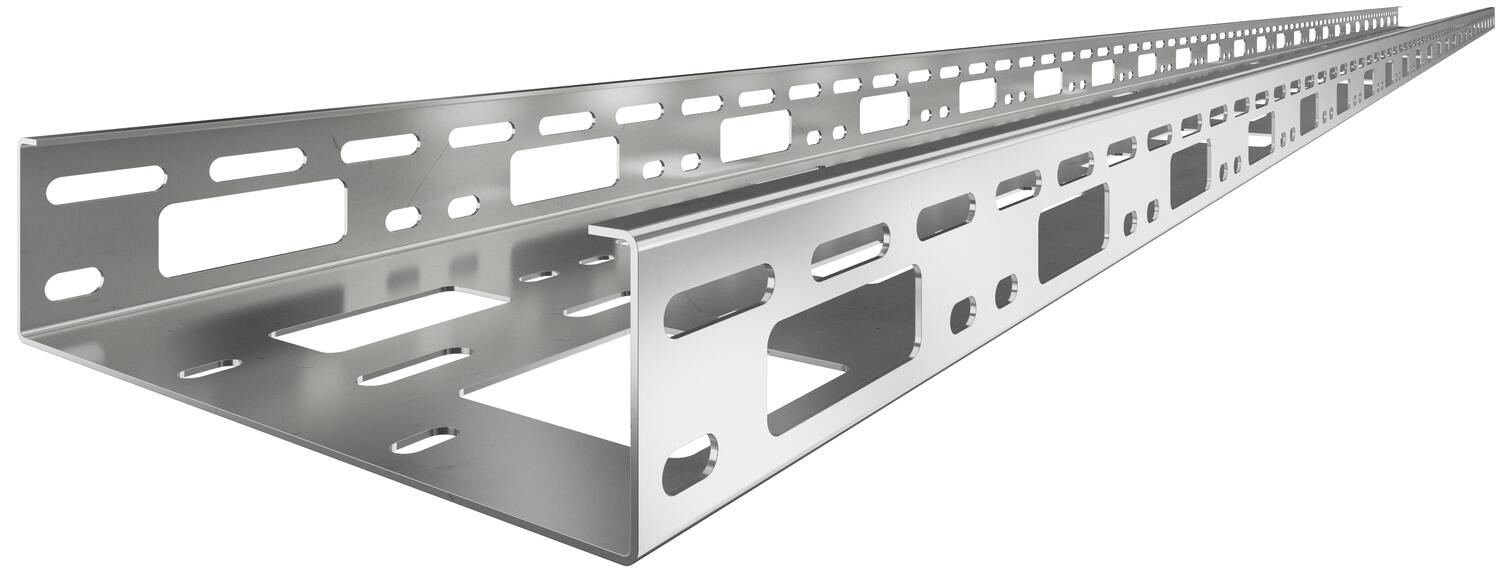

Mazais AZ kanāls 200 A2

Mazais AZ kanāls 200 A2

Tips AZK 200 A2
Preces nr. 6075355
EAN 4012195811206
Rādīt visas versijas
Preces nr. / Tips
6075355 / AZK 200 A2
Garums
3000 mm
Platums
200 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1,5 mm

Mazākā pārd. vien.: 3 m

m

Apraksts

Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)

Tehniskie dati

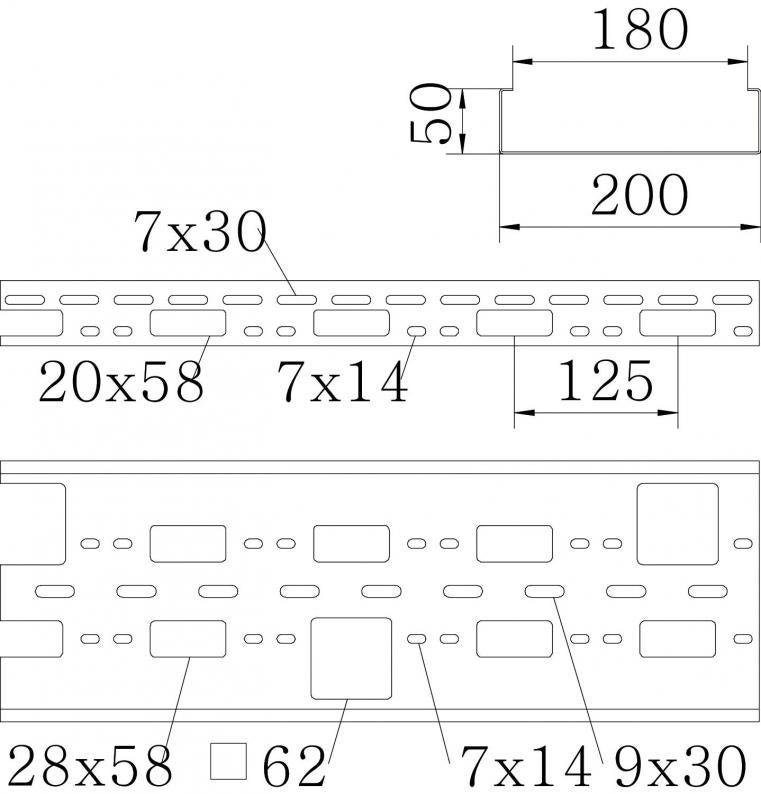

Izmēri

Garums3000 mm
Platums200 mm
Augstums50 mm
Izmērs B200 mm

Tehniskie dati

Funkciju nodrošināšananē
Sānu caurumijā
Savienotāja izpildījumsbez savienotāja
Gara laiduma izpildījumsnē
Derīgais šķērsgriezums100 cm²
Nerūsējošs tērauds, kodinātsnē
Loksnes biezums1,5 mm
Grīdā izveidotas atveres montāžas vajadzībāmjā
NATO perforācijas šablonsnē
Derīgais šķērsgriezums10000 mm²
Izmēri50x200x1,5
ROHS atbilstībajā
Izmērs50x200x3000
Virsmaneizolēts, apstrādāts
MateriālsNerūsējošais tērauds 1.4301
Krāsatērauda
Izstrādājuma sērijaAZK sērija

Noslodze

Balstu atstatums 1,0 m2,5 kN/m
Balstu atstatums 1,5 m1,9 kN/m
Balstu atstatums 2,0 m1,3 kN/m
Balstu atstatums 2,5 m0,8 kN/m
Balstu atstatums 3,0 m0,3 kN/m
Slodzes diagramma, AZ mazais kanāls

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Attālums starp balstiem, m

Profila izliece mm pie pieļaujamās slodzes kN/m

Slodzes shēma pārbaudes laikā

Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu

Profila izlieces līkne atkarībā no balstu attāluma

Vides dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem17,5008 kg CO2e / 1 Metrs
CO₂ Footprint (GWP)17,5008 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitMetrs
Declared Unit Quantity1
EPD verificētsjā
EPD derīguma termiņš10.07.2029
EPD deklarācijas numursEPD-KTO-17.0
EPD standarts / LCA standarts (normas)DIN EN ISO 14025,EN 15804 + A2

Piederumi

Sistēmas piederumi
Tips
VF AZK A2

Mazākā pārd. vien.: 10 Gabals

Gabals

Tips
KSR-915 PE

Mazākā pārd. vien.: 25 Gabals

Gabals

Tips
KSR-910 PE

Mazākā pārd. vien.: 25 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)

Izpildījumi

AZK 200 A2
Preces nr.
6075355
Garums
3000
Platums
200
Funkciju nodrošināšana
nē
Loksnes biezums
1,5
