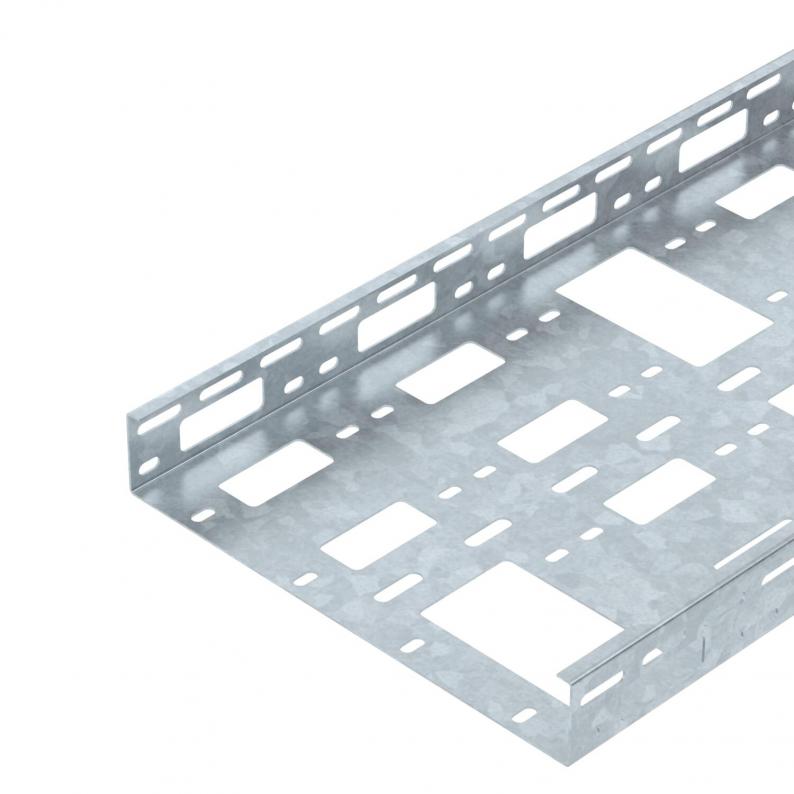

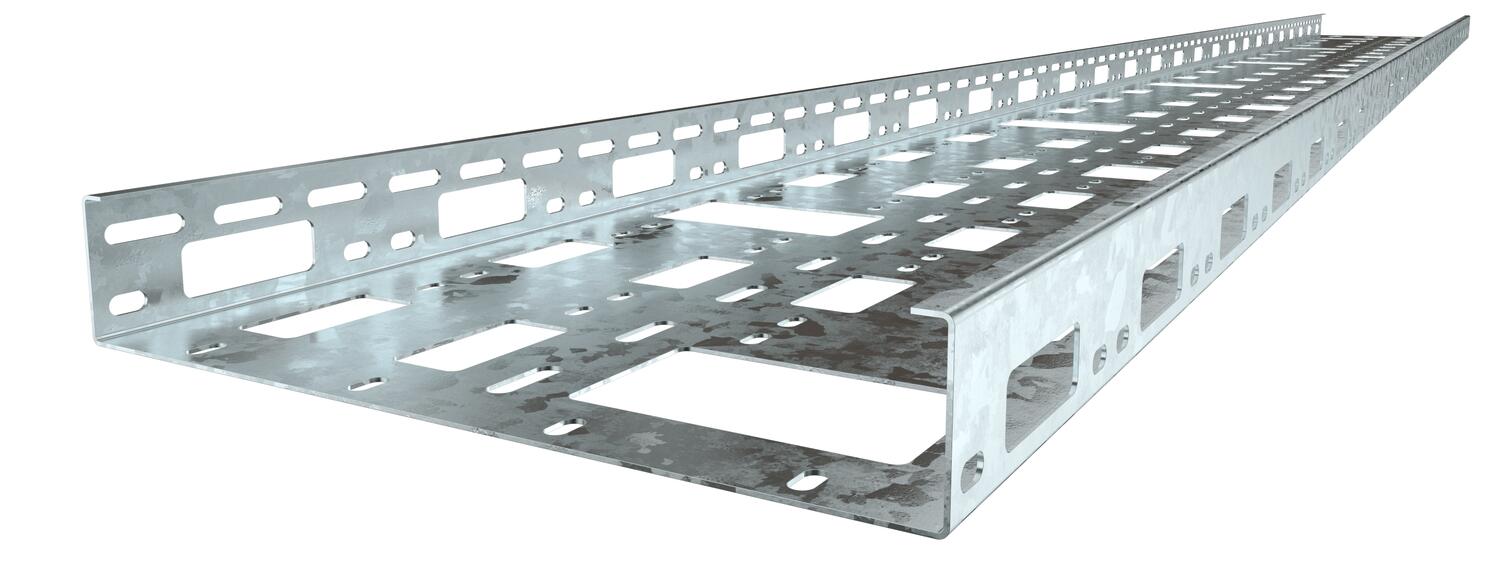

Mazais AZ kanāls 300 FT
Tips AZK 300 FT
Preces nr. 6075375
EAN 4012195811251
Preces nr. / Tips
6075375 / AZK 300 FT
Garums
3000 mm
Platums
300 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1,5 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati

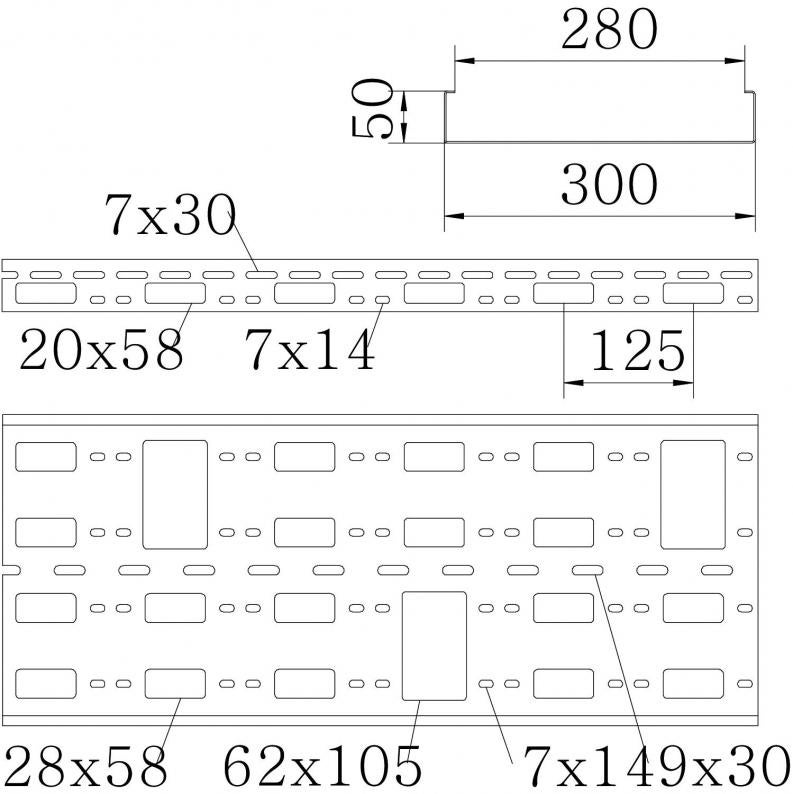

Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 300 mm |
| Augstums | 50 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 150 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 15000 mm² |
| Izmēri | 50x300x1,5 |
| ROHS atbilstība | jā |
| Izmērs | 50x300x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | AZK sērija |
Noslodze
| Balstu atstatums 1,0 m | 1,9 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 1,5 kN/m |
| Balstu atstatums 2,0 m | 1,2 kN/m |
| Balstu atstatums 2,5 m | 0,8 kN/m |
| Balstu atstatums 3,0 m | 0,3 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 10,1547 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 10,1547 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
Piederumi
Sistēmas piederumi
Prece
Tips
Preces nr.
Daudzums
Preces nr. 6066550
Garenie un leņķa savienotāji 50 FTTips
VF AZK FT
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 6066704
Kabeļu aizsarggredzens 915 PETips
KSR-915 PE
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Preces nr. 6066712
Kabeļu aizsarggredzens 910 PETips
KSR-910 PE
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (4)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
3D datu lejupielādes (1)
