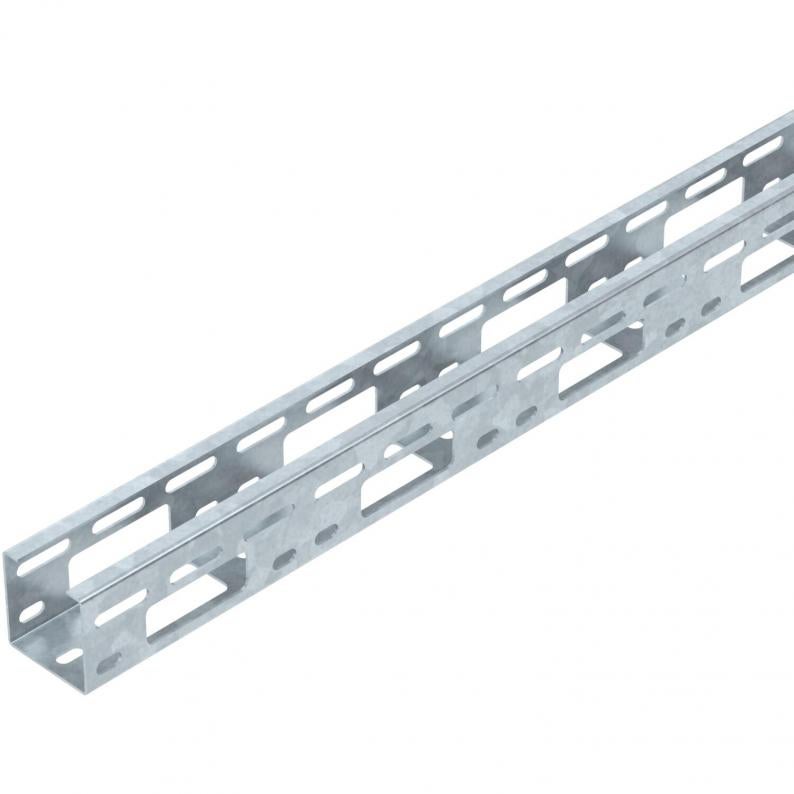

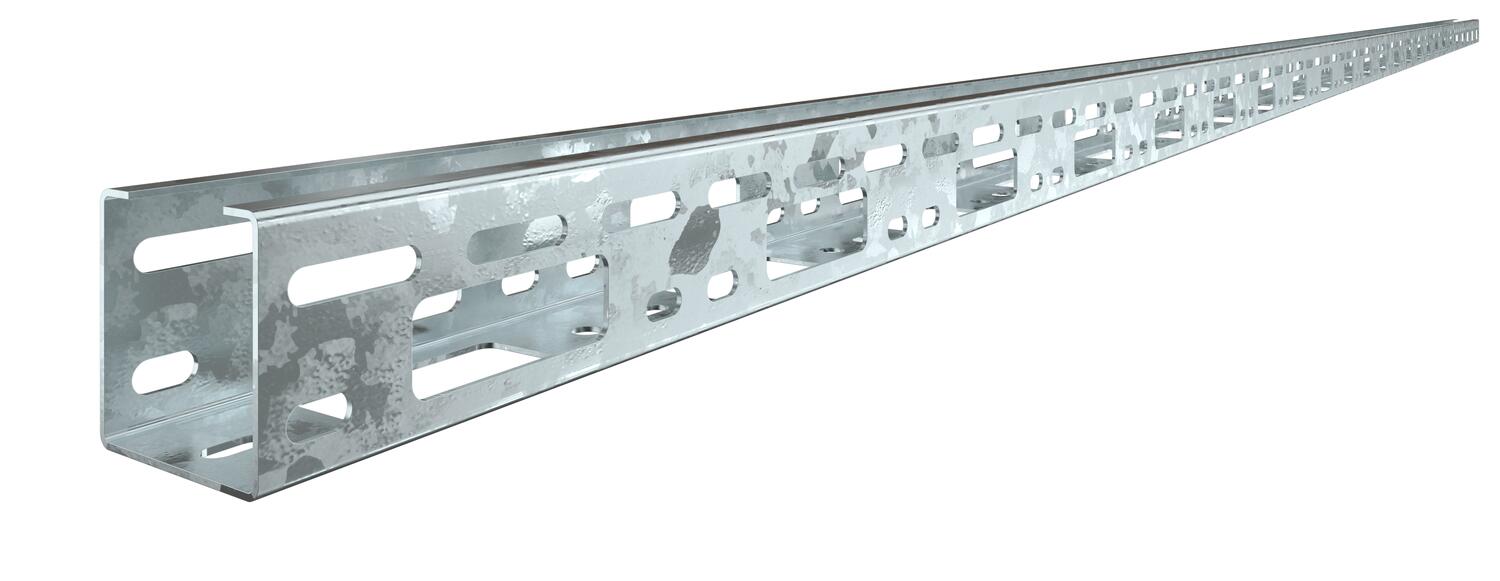

Mazais AZ kanāls 50 FT
Tips AZK 050 FT
Preces nr. 6075142
EAN 4012196069019
Preces nr. / Tips
6075142 / AZK 050 FT
Garums
3000 mm
Platums
50 mm
Funkciju nodrošināšana
nē
Loksnes biezums
1,5 mm
Mazākā pārd. vien.: 3 m
3m
m
Apraksts
Mazais AZ kanāls ar malas augstumu 50 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Tehniskie dati
Izmēri
| Garums | 3000 mm |
|---|---|
| Platums | 50 mm |
| Augstums | 50 mm |
Tehniskie dati
| Funkciju nodrošināšana | nē |
|---|---|
| Sānu caurumi | jā |
| Savienotāja izpildījums | bez savienotāja |
| Gara laiduma izpildījums | nē |
| Derīgais šķērsgriezums | 25 cm² |
| Nerūsējošs tērauds, kodināts | nē |
| Loksnes biezums | 1,5 mm |
| Grīdā izveidotas atveres montāžas vajadzībām | jā |
| NATO perforācijas šablons | nē |
| Derīgais šķērsgriezums | 2500 mm² |
| Izmēri | 50 x 50 x 1,5 |
| ROHS atbilstība | jā |
| Izmērs | 50x50x3000 |
| Virsma | karsti cinkots |
| Materiāls | Tērauds |
| Krāsa | cinks |
| Izstrādājuma sērija | AZK sērija |
Noslodze
| Balstu atstatums 1,0 m | 2,5 kN/m |
|---|---|
| Balstu atstatums 1,5 m | 2 kN/m |
| Balstu atstatums 2,0 m | 1,2 kN/m |
| Balstu atstatums 2,5 m | 0,85 kN/m |
| Balstu atstatums 3,0 m | 0,5 kN/m |
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 3,9464 kg CO2e / 1 Metrs |
|---|---|
| CO₂ Footprint (GWP) | 3,9464 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Metrs |
| Declared Unit Quantity | 1 |
| EPD verificēts | jā |
|---|---|
| EPD derīguma termiņš | 10.07.2029 |
| EPD deklarācijas numurs | EPD-KTO-17.0 |
| EPD standarts / LCA standarts (normas) | DIN EN ISO 14025,EN 15804 + A2 |
