Montāžas vāks 350, nominālais izmērs 9
Tips DUG 350 V9
Preces nr. 7400514
EAN 4012197484323
Preces nr. / Tips
7400514 / DUG 350 V9
Montāžas atvere
kvadrātisks
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

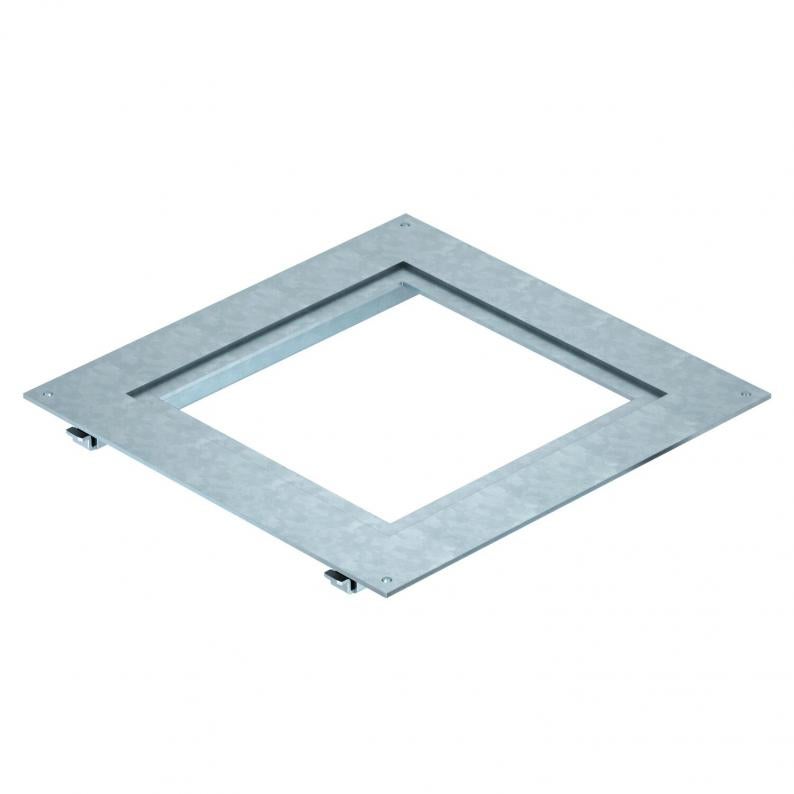

Montāžas vāks, kas paredzēts UZD350-3/4 tipa zemgrīdas izvadu un nozarkārbām, lai uzstādītu iebūvējamo vienību ar nominālo izmēru 9. Montāžas atvere 3 mm padziļinās līdz vēlākai montāžas atveres noslēgšanai ar vāka nosegplāksni.
Tehniskie dati

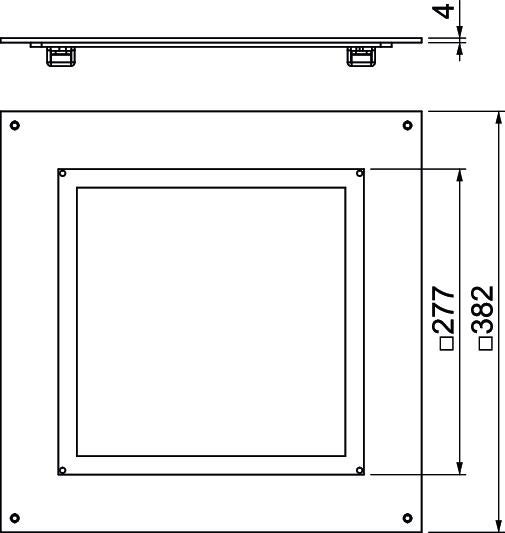

Izmēri
| Garums | 383 mm |
|---|---|
| Platums | 383 mm |
| Izmērs A | 383 mm |
| Izmērs a | 278 mm |
Tehniskie dati
| Materiāla biezums | 4 mm |
|---|---|
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | jā |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Kanālu platums min. | 190 mm |
| Kanālu platums maks. | 350 mm |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | nē |
| Grīdas kopšana | sauss |
| Montāžas atveres pārsegums | nē |
| Lielas slodzes versija | nē |
| Nominālais lielums ierīču iebūvēšanas vienībai | 9 |
| Nominālais lielums | 350 mm |
| Montāžas atvere | kvadrātisks |
| ROHS atbilstība | jā |
| Izmērs | 383x383x26 |
| Virsma | cinkots |
| Materiāls | Tērauds |
