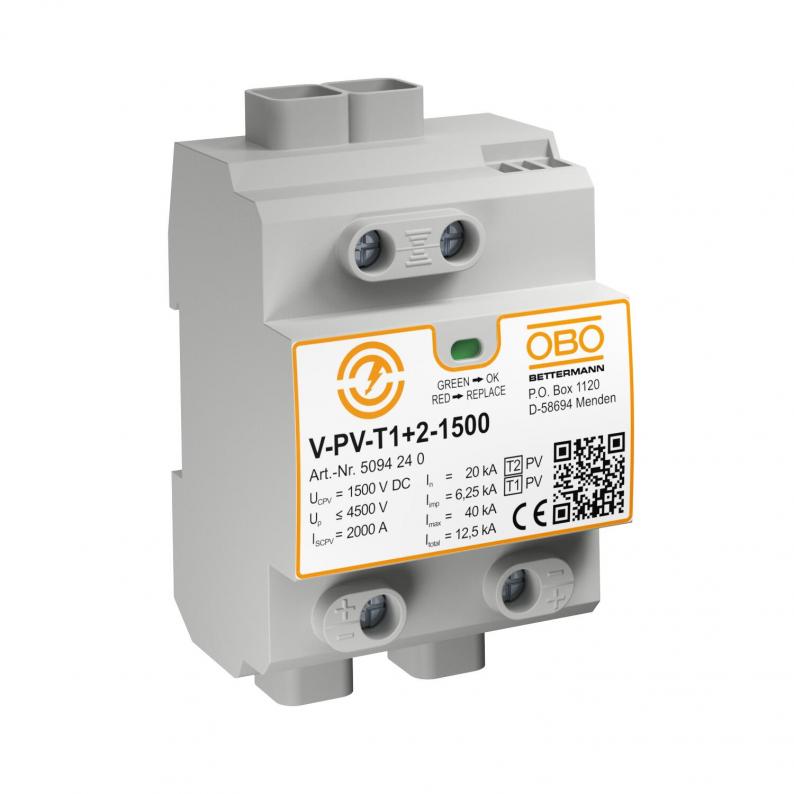

Nokomplektēts fotoelektriskais bloks, 1500 V DC
Tips V-PV-T1+2-1500
Preces nr. 5094240
EAN 4012196603732
Preces nr. / Tips
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Tipa 1+2 kombinētais novadītājs, paredzēts PV iekārtu zibens un pārspriegumaizsardzībai.
• Zibensaizsardzības potenciālu izlīdzināšana atb. IEC 62305 (VDE 0185-305)
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
• Zibensaizsardzības potenciālu izlīdzināšana atb. IEC 62305 (VDE 0185-305)
• Pārspriegumaizsardzība atb. IEC 60364-7-712 (VDE 0100-712)
• Novadīšanas spēja līdz 12,5 kA (10/350) un 40 kA (8/20)
• Pret bojājumiem izturīgs Y veida slēgums ar statusa indikatoru
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: PV iekārtu zibensstrāvas un pārspriegumaizsardzības ierīcēs.
Tehniskie dati
Izmēri
| Garums | 65,5 mm |
|---|---|
| Platums | 71,2 mm |
| Augstums | 120 mm |
Tehniskie dati
| Tīkla tips | DC |
|---|---|
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Zibens impulsa strāva (10/350) [kopējā] | 12,5 kA |
| Tipa 1 pārbaudes klase | jā |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Maks. PV spriegums | 1500 V |
| Integrēta aizsardzība pie ieejas | nē |
| Zibens impulsa strāva (10/350 μs) | 6,25 kA |
| Augstākais ilgtermiņa spriegums DC | 1500 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | citi |
| Montāžas veids | Montāžas sliede 35 mm |
| Izpildījums | Y konfigurācija |
| Tīkla tips, DC | jā |
| Tīkla tips, IT | nē |
| Tīkla tips TN | nē |
| Tīkla tips TN-C | nē |
| Tīkla tips TN-C-S | nē |
| Tīkla tips TN-S | nē |
| Tīkla tips TT | nē |
| Tīkla tips, cits | nē |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 50 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Atbildes laiks | <25 ns |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 1500V DC |
| Krāsa | pelēks |
| Izstrādājuma sērija | PV-ÜSS |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 2,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 40 kA |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,1594 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,1594 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
