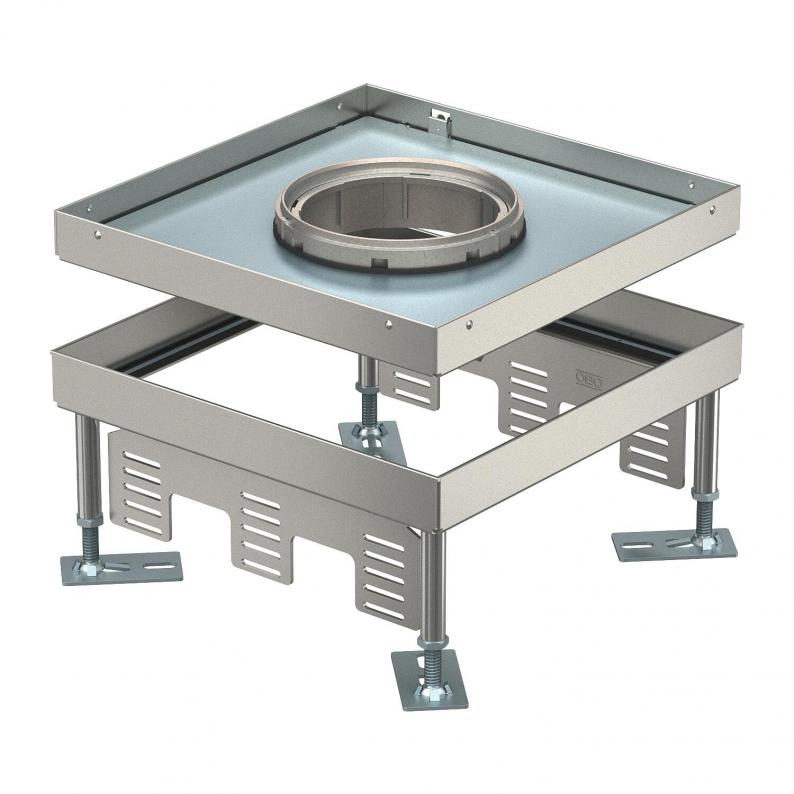

Paaugstinātas izturības kasete ar regulējamu augstumu tubusam, RKFNSL, nominālais izmērs 9, nerūsējošais tērauds

Paaugstinātas izturības kasete ar regulējamu augstumu tubusam, RKFNSL, nominālais izmērs 9, nerūsējošais tērauds

Tips RKFN3 9 V SL1 16
Preces nr. 7408938
EAN 4012197278298
Rādīt visas versijas
Preces nr. / Tips
Grīdas augstums min.
Grīdas augstums maks.
Grīdas seguma biezums
Izmērs H

Mazākā pārd. vien.: 1 Gabals

Gabals

Apraksts

Izlīdzināma kvadrātveida kasete lielai slodzei tubusam ar nominālo izmēru 9, uzstādīšanas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Slodzes klase 1 līdz 10 kN.
3 universālo balstu UT4 montāžai 9 atsevišķām instalācijas ierīcēm ar balstgredzenu/stīpas veida rokturi vai 12 moduļa 45 ierīcēm. Var uzstādīt 3 APMT5 nosegplāksnes. Caurule neietilpst piegādes komplektā.
Izlīdzināma kvadrātveida kasete lielai slodzei tubusam ar nominālo izmēru 9, uzstādīšanas ierīču uzstādīšanai gaisa vadu sistēmās, paceltās un dobās grīdās sausās vai mitrās grīdās iekštelpās. Slodzes klase 1 līdz 10 kN.

Līmeņojama, izturīga kasete ar 3 nodalījumiem. Var uzstādīt 3 APMT5 nosegplāksnes.
  • Elektrotehnikas, elektronikas un informācijas tehnoloģiju apvienība, Vācija
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • Aizsardzības veids IP 55
  • CO₂ pēdas nospiedums (PCF)
  • Iepakojums pilnībā no otrreiz pārstrādāta kartona

Tehniskie dati

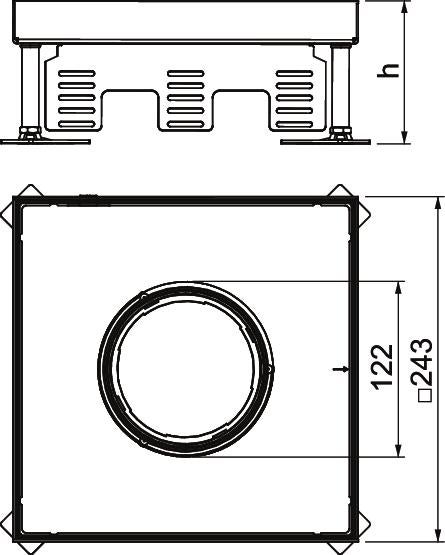

Izmēri

Garums243 mm
Platums243 mm
Augstums105 mm
Izmērs H105 mm

Tehniskie dati

Grīdas augstums min.105 mm
Grīdas augstums maks.150 mm
Grīdas seguma biezums16 mm
Augstuma regulēšanas diapazons min.105 mm
Augstuma regulēšanas diapazons maks.150 mm
Iebūvējamo ierīču skaits12
Atdalāmsnē
Iebūvēšanas izmēra garums244 mm
Iebūvēšanas izmēra platums244 mm
Piemērots iebūvēšanai dobās grīdāsjā
Piemērots dubulto grīdu montāžaijā
Grīdas kopšanamitrs
Iebūvēšanas dziļums105 mm
Kabeļu izvada izpildījumsIegremdējams tubuss
Vadu izvadu skaits1
Iekārtas stiprinājums ierīču kārbu nostiprināšanainē
Aizsardzības pakāpes IK kodsIK10
Lielas slodzes klase10 kN (OBO SL1)
Montāžas sistēmas tipsUT4
Lielas slodzes versijajā
Nominālais lielums ierīču iebūvēšanas vienībai9
AtļaujasVDE
StandartsEN 50085-2-2
Aizsardzības veids (IP) izmantošanas stāvoklīIP20
Aizsardzības veids (IP) neizmantotā stāvoklīIP55
Universālo balstu skaits3 x UT4
Grīdas izgriezums/montāžas atvere244x244
Izpildījumskvadrātisks
ROHS atbilstībaatbrīvots
Izmērs243x243x100
MateriālsNerūsējošais tērauds
Izstrādājuma sērijaRKFN

Vides dati

Iepakojums pilnībā no otrreiz pārstrādāta kartonajā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem24,7907 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)24,7907 kg CO₂e
CO2 vērtības noteikšanas datums2025-05-14T00:00:00.000+0200
Declared UnitGabals
Declared Unit Quantity1

Piederumi

Sistēmas piederumi

Preces nr. 7405815

Augstuma regulators RKNEV2
Tips
RK NEV2 110

Mazākā pārd. vien.: 1 VPE

VPE

Tips
TUK2 GV

Mazākā pārd. vien.: 1 Gabals

Gabals

Preces nr. 7405798

Skaņas aizsarguzliktnis
Tips
SRS 4

Mazākā pārd. vien.: 4 Gabals

Gabals

Lejupielādes

0 atlasīts

Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (2)

Izpildījumi

Grīdas augstums min.
Grīdas augstums maks.
Grīdas seguma biezums
Izmērs H
RKFN3 9 V SL1 16
Preces nr.
7408938
Grīdas augstums min.
105
Grīdas augstums maks.
150
Grīdas seguma biezums
16
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
105
Aizsardzības veids (IP) neizmantotā stāvoklī
IP55
RKFN3 9 V SL1 21
Preces nr.
7408940
Grīdas augstums min.
110
Grīdas augstums maks.
155
Grīdas seguma biezums
21
Nominālais lielums ierīču iebūvēšanas vienībai
9
Izmērs H
110
Aizsardzības veids (IP) neizmantotā stāvoklī
IP55
