Papildu montāžas vienība, paredzēta GESR9, augstums 40-70 mm
Tips OKA-W A 4030R9
Preces nr. 7424886
EAN 4012195245162
Preces nr. / Tips
7424886 / OKA-W A 4030R9
Garums
473 mm
Platums
400 mm
Montāžas atvere iebūvējamai vienībai
apaļš
Kanāla augstums min.
40 mm
Kanāla augstums maks.
70 mm
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts

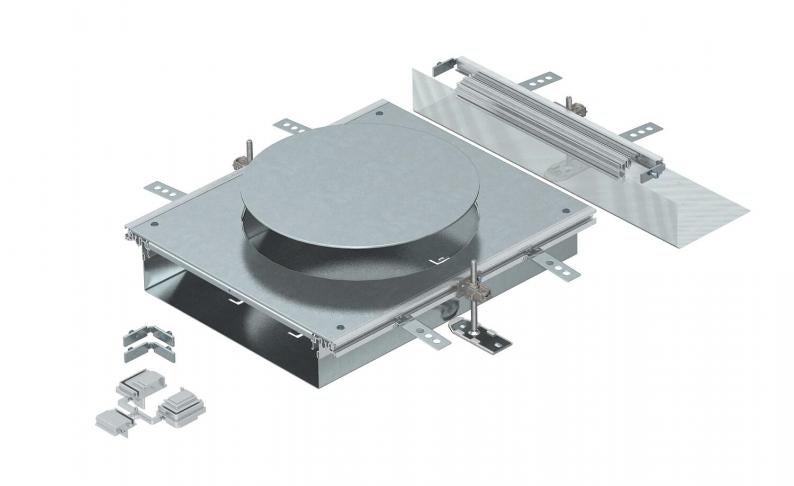

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru R9 iebūvēšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem), kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts un 1 komplekts leņķa atzarojuma izveidei.
Montāžas atveres izmērs piemērots apaļas iebūvējamās vienības ar nominālo izmēru R9/55 iebūvēšanai.
Tehniskie dati

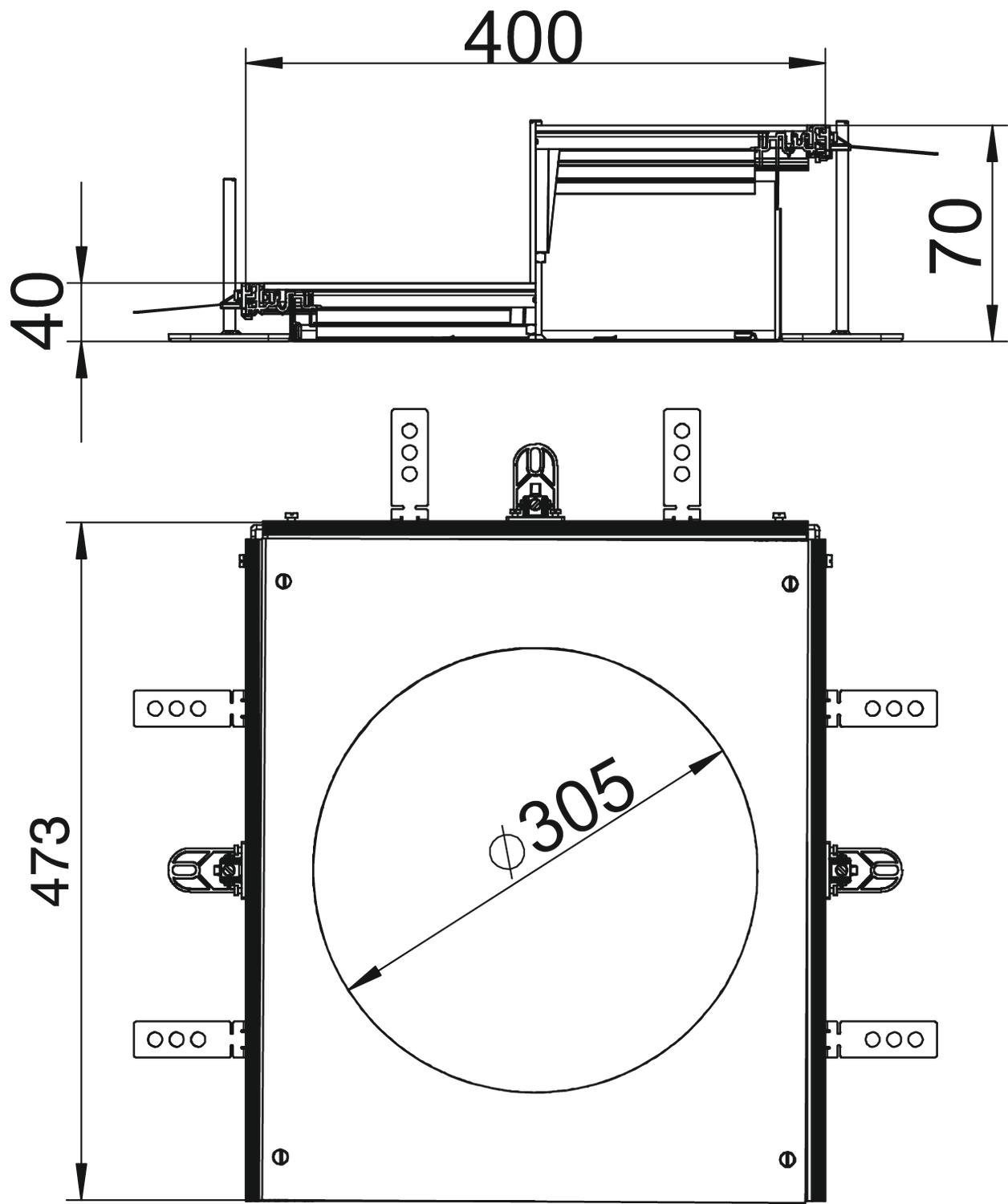

Izmēri
| Garums | 473 mm |
|---|---|
| Platums | 400 mm |
| Izmērs A | 400 mm |
| Izmērs H | 40 mm |
| Izmērs d Ø | 305 mm |
Tehniskie dati
| Vāķi | 1 |
|---|---|
| Augstuma regulēšanas diapazons min. | 40 mm |
| Augstuma regulēšanas diapazons maks. | 70 mm |
| Minimālais grīdas pamatnes augstums | 40 |
| Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums | nē |
| Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | nē |
| Montāžas atvere virsgrīdas tvertnei | nē |
| Iespējams iemontēt blīvi | jā |
| Atdalāms | nē |
| Ar potenciālu izlīdzināšanu | nē |
| Augšējā daļa, noņemama | jā |
| Vāka nostiprināšana ar ātru fiksāciju | nē |
| Montāžas atvere | servisa modulim |
| Montāžas atveres pārsegums | jā |
| Ar starpsienu | nē |
| Vāka materiāla biezums | 4 |
| Montāžas atvere iebūvējamai vienībai | apaļš |
| Piemērots kompensācijas šuvei | nē |
| Ar pārlaidumu | jā |
| Montāžas atveru skaits | 1 |
| Ar atveri pieslēgumam | jā |
| Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu | jā |
| Nominālais lielums ierīču iebūvēšanas vienībai | R9 |
| ROHS atbilstība | atbrīvots |
| Kanāla augstums min. | 40 mm |
| Kanāla augstums maks. | 70 mm |
| Virsma | cinkots |
| Materiāls | Tērauds |
| Izstrādājuma sērija | OKA sērija |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 48,9966 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 48,9966 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Sertifikāti (1)
Lietošanas instrukcijas un palīgmateriāli (1)
Produkta attēli (3)
Izpildījumi
Tips
Garums
Platums
Montāžas atvere iebūvējamai vienībai
Kanāla augstums min.
Kanāla augstums maks.
Preces nr.
OKA-W A 4030R9
473
400
apaļš
40
70
7424886
OKA-W A 4030R9
Preces nr.
7424886
Garums
473
Platums
400
Montāžas atvere iebūvējamai vienībai
apaļš
Kanāla augstums min.
40
Kanāla augstums maks.
70
