Papildu montāžas vienība, paredzēta GESR9, augstums 60-110 mm

Type OKA-W A 6050R9

Item no. 7424906

EAN 4012195245209

Datu lapa (PDF)

Atbilstības deklarācija (PDF)

undefined

Show all variants

Item no. / Type

7424906 / OKA-W A 6050R9

Garums

473 mm

Platums

400 mm

Montāžas atvere iebūvējamai vienībai

apaļš

Kanāla augstums min.

60 mm

Kanāla augstums maks.

110 mm

Smallest selling unit: 1 Gabals

Gabals

Description

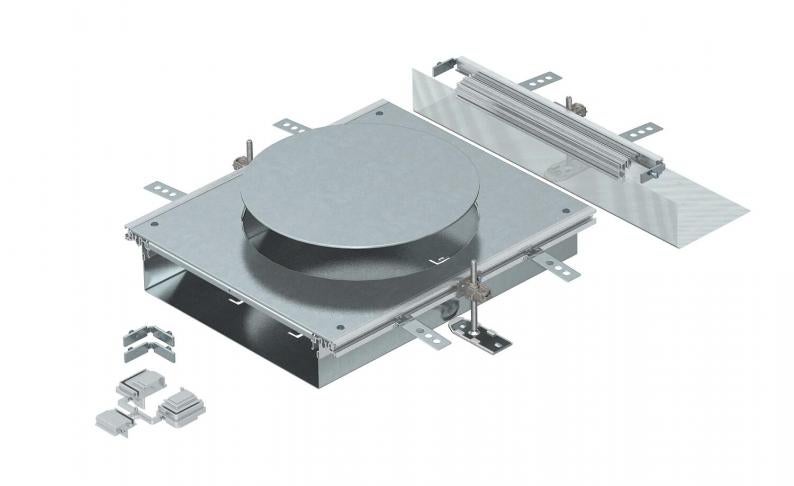

Montāžai gatava kanālu montāžas vienība ar ierīču montāžas vāku iebūvējamās vienības ar nominālo izmēru R9 iebūvēšanai, sastāv no kanāla apakšdaļas (grīdā montējama rene ar sānu profiliem un grīdas seguma salaidumprofiliem), kanāla vāka ar cieši noslēgtu montāžas atveri un kanāla gala elementa. Piegādes komplektā ietilpst 3 augstumā regulējami stiprinājuma leņķi, 3 betona enkuri, 1 vāka savienojuma balsts un 1 komplekts leņķa atzarojuma izveidei.

Montāžas atveres izmērs piemērots apaļas iebūvējamās vienības ar nominālo izmēru R9 vai R9/55 iebūvēšanai.

Technical data

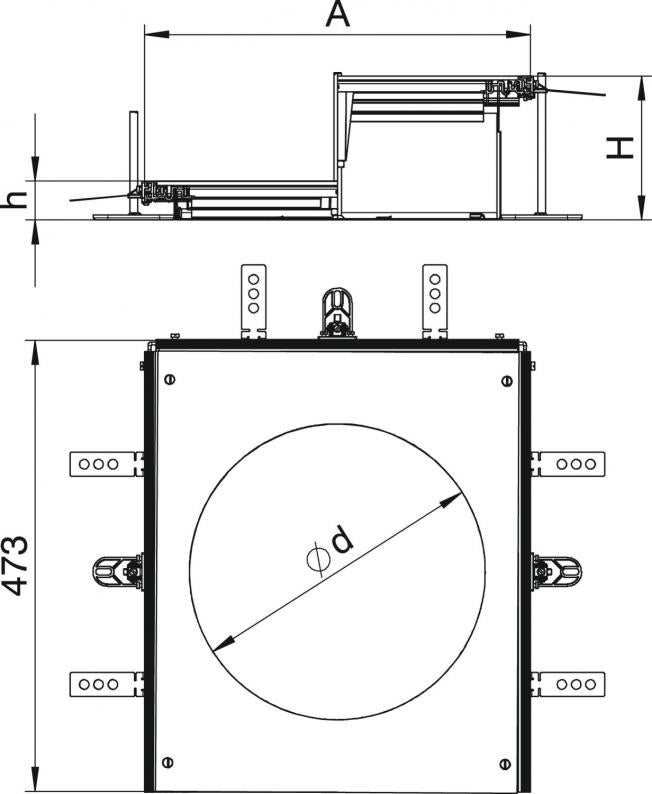

Izmēri

Garums	473 mm
Platums	400 mm
Izmērs A	400 mm
Izmērs H	60 mm
Izmērs d Ø	305 mm

Tehniskie dati

Vāķi	1
Augstuma regulēšanas diapazons min.	60 mm
Augstuma regulēšanas diapazons maks.	110 mm
Minimālais grīdas pamatnes augstums	60
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	nē
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Montāžas atvere virsgrīdas tvertnei	nē
Iespējams iemontēt blīvi	jā
Atdalāms	nē
Ar potenciālu izlīdzināšanu	nē
Augšējā daļa, noņemama	jā
Vāka nostiprināšana ar ātru fiksāciju	nē
Montāžas atvere	servisa modulim
Montāžas atveres pārsegums	jā
Ar starpsienu	nē
Vāka materiāla biezums	4
Montāžas atvere iebūvējamai vienībai	apaļš
Piemērots kompensācijas šuvei	nē
Ar pārlaidumu	jā
Montāžas atveru skaits	1
Ar atveri pieslēgumam	jā
Piemērots atvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	jā
Nominālais lielums ierīču iebūvēšanas vienībai	R9
Kanāla augstums min.	60 mm
Kanāla augstums maks.	110 mm
Virsma	cinkots
Materiāls	Tērauds

Environmental Data

Iepakojums pilnībā no otrreiz pārstrādāta kartona	jā

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	50,0569 kg CO2e / 1 Gabals
CO₂ Footprint (GWP)	50,0569 kg CO₂e
CO2 vērtības noteikšanas datums	2025-05-21T00:00:00.000+0200
Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1
