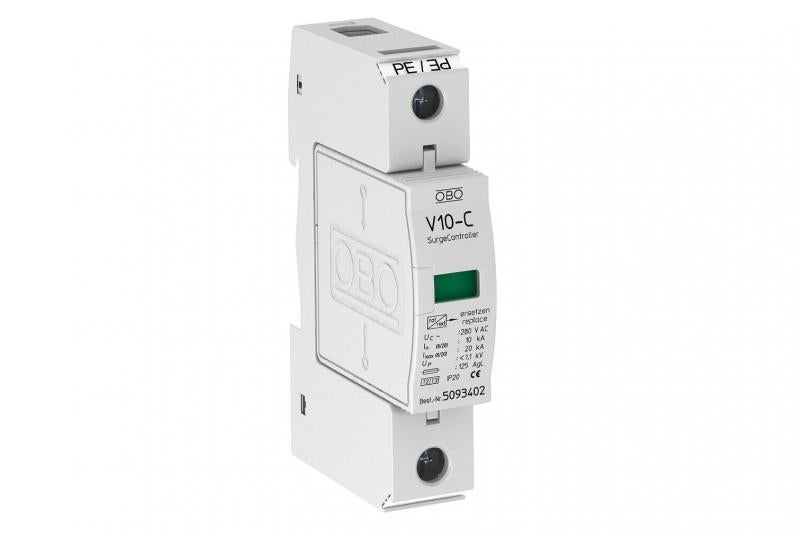

Pārsprieguma novadītāja augšējā daļa, V10 280 V
Tips V10-C 1-280
Preces nr. 5093415
EAN 4012195406778
Preces nr. / Tips
5093415 / V10-C 1-280
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
280 V
Polu izpildījums
1
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Pārsprieguma novadītājs, tips 2+3
• Pārsprieguma aizsardzības potenciālu izlīdzināšanai sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 20 kA (8/20) katram polam
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu un optisku funkciju indikatoru
• Jaudīga varistoru tehnoloģija
• Apakšējā daļa ar Multi pieslēguma spailēm
Pielietojuma piemērs: potenciālu izlīdzināšana un ierīču aizsardzība sekundārajā sadalē un ierīču aizsardzībā.
• Pārsprieguma aizsardzības potenciālu izlīdzināšanai sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• Novadīšanas spēja līdz 20 kA (8/20) katram polam
• Novadītājs, iespraužams, ar dinamisku atdalošo iekārtu un optisku funkciju indikatoru
• Jaudīga varistoru tehnoloģija
• Apakšējā daļa ar Multi pieslēguma spailēm
Pielietojuma piemērs: potenciālu izlīdzināšana un ierīču aizsardzība sekundārajā sadalē un ierīču aizsardzībā.
Tehniskie dati
Tehniskie dati
| Tīkla tips | visi |
|---|---|
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 10 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 30 kA |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Augstākais ilgtermiņa spriegums AC | 280 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Polu izpildījums | 1 |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 125 |
| Izpildījums | 1 pola |
| Tīkla tips TN | jā |
| Tīkla tips TN-C | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| ROHS atbilstība | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 1→3 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 20 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 125 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 280V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 10 kA |
|---|---|
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,5907 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,5907 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
