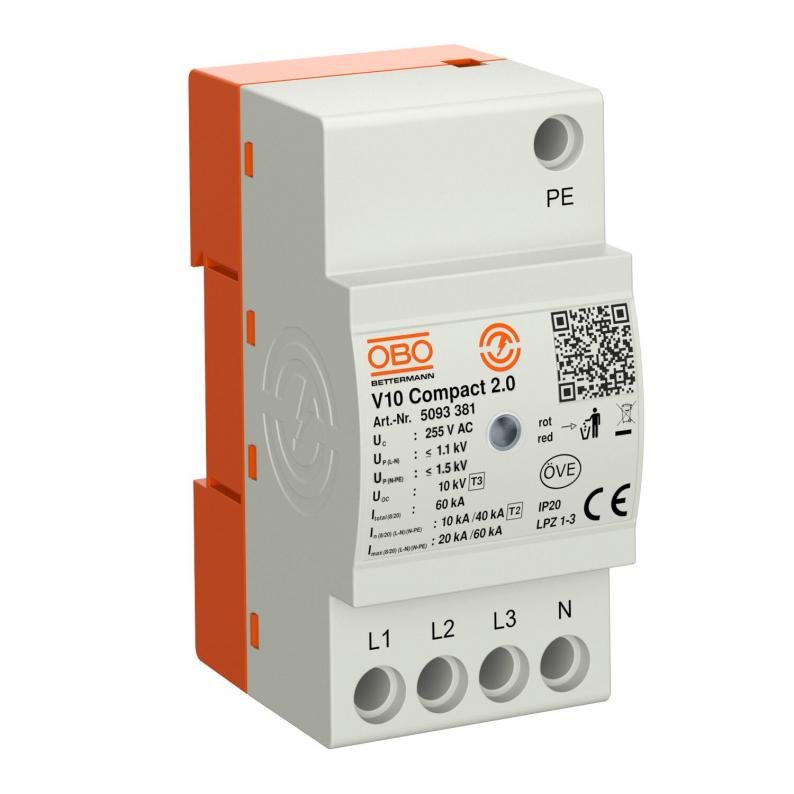

Pārsprieguma novadītājs V10 Compact 150 V
Tips V10 Compact2.0
Preces nr. 5093381
EAN 4012196862566
Preces nr. / Tips
5093381 / V10 Compact2.0
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
3+N/PE
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Pārsprieguma aizsargierīce – kompakts modulis, tips 2+3
• Pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• Kopējā novadīšanas spēja līdz 60 kA (8/20)
• Integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• Jaudīga varistoru tehnoloģija
• Ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.
• Pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• Kopējā novadīšanas spēja līdz 60 kA (8/20)
• Integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• Jaudīga varistoru tehnoloģija
• Ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.
Tehniskie dati

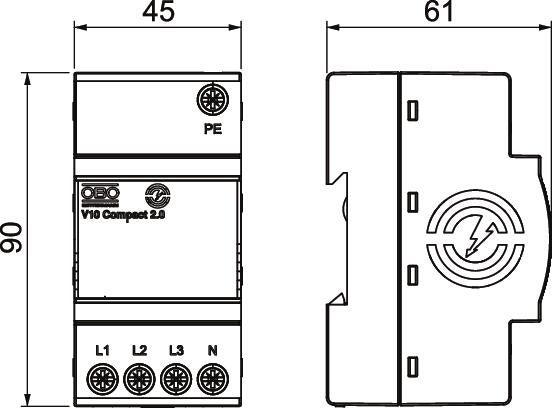

Izmēri
| Garums | 60,5 mm |
|---|---|
| Platums | 45 mm |
| Augstums | 90 mm |
Tehniskie dati
| Polu skaits | 4 |
|---|---|
| Tīkla tips | visi |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 10 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 40 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 20 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 60 kA |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Integrēta aizsardzība pie ieejas | nē |
| Aizsardzības līmenis [L-N] | ≤1,1 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Polu izpildījums | 3+N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Piemērots lietošanai ārpus telpām | nē |
| Maksimumstrāvas aizsardzība tīkla pusē | 63 A gG |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 334 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 438 V |
| Minimālais attālums | 0 mm |
| Izpildījums | 3+NPE |
| Izturīgs pret īssavienojumu | jā |
| Tīkla tips TN | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| ROHS atbilstība | atbrīvots |
| TOV spriegums [L-N] – iztursprieguma režīms – 120 min | 1200 V |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 70 °C |
| Griezes moments | 2 Nm |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 1→3 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 20 kA |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 63 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 70 °C |
| Izmērs | 255V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 2,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 10 mm² |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 60 kA |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 13 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 8 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 2,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 10 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 13 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 8 AWG |
Vides dati
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,7671 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,7671 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
