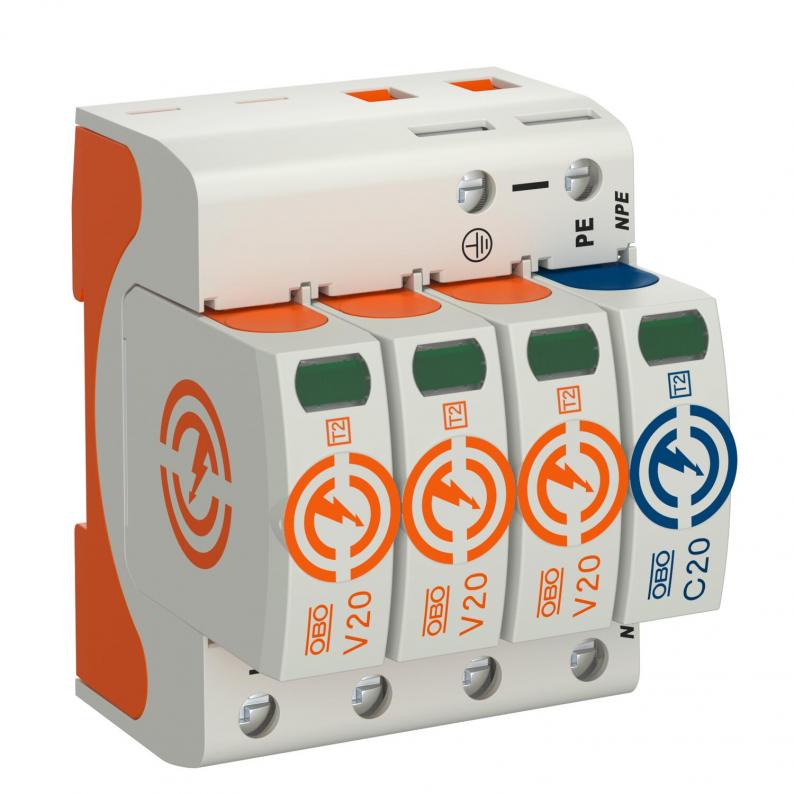

Pārsprieguma novadītājs V20, 3 polu+NPE 280 V
Type V20-3+NPE-280
|Item no. 5095253
|EAN 4012196161331
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Polu izpildījums
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Pārsprieguma novadītājs, tips 2
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.
• pārspriegumaizsardzības potenciālu izlīdzināšanai atb. VDE 0100-443 (IEC 60364-4-44)
• novadīšanas spēja līdz 40 kA (8/20) katram polam, izmantojot efektīvus varistorus
• modulārs, iespraužams novadītājs ar atdalošo iekārtu un optisko statusa indikatoru
• aiztures funkcija ar aizsardzību pret vibrācijām un sprieguma kodēšanu
• plastmasa atb. UL 94 V-0
• FS variantiem ir potenciālu nesaturošs maiņkontakts tālvadības signalizācijai
Pielietojums: potenciālu izlīdzināšana galvenajā sadalē un sekundārajās sadalēs.
Technical data

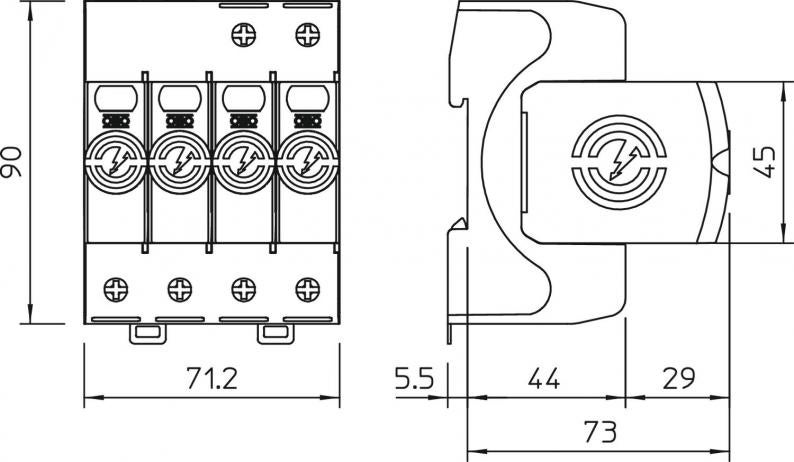

Izmēri
| Garums | 78,5 mm |
|---|---|
| Platums | 71,2 mm |
| Augstums | 90 mm |
Tehniskie dati
| Polu skaits | 4 |
|---|---|
| Tīkla tips | citi |
| Izpūtošs | nē |
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 280 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 20 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 40 kA |
| Korpusa materiāls, pārsprieguma aizsardzības komponenti | PA UL 94 V-0 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 40 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 60 kA |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Integrēta aizsardzība pie ieejas | nē |
| Aizsardzības līmenis [L-N] | ≤1,3 |
| Augstākais ilgtermiņa spriegums AC | 280 V |
| Nominālā noplūdes strāva (8/20 µs) | 20 kA |
| Polu izpildījums | 3+N/PE |
| Montāžas veids | Montāžas sliede 35 mm |
| Maksimumstrāvas aizsardzība tīkla pusē | 160 A gL/gG |
| Atlikušais spriegums [L-N] @ 5 kA | 1 kV |
| Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē | 50 kA eff |
| Atlikušais spriegums [L-N] @ 1 kA | 0,8 kV |
| TOV spriegums [L-N] – iztursprieguma režīms – 5 s | 335 V |
| TOV spriegums [L-N] – bezatteices režīms – 120 min | 440 V |
| TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms | 1200 V |
| SPD saskaņā ar UL 1449 | 4. tips |
| Minimālais attālums | 1,5 mm |
| Atļaujas | VDE, KEMA, UL, ÖVE |
| Izturīgs pret īssavienojumu | jā |
| Tīkla tips TN | jā |
| Tīkla tips TN-C-S | jā |
| Tīkla tips TN-S | jā |
| Tīkla tips TT | jā |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Griezes moments | 4 Nm |
| SPD atb. IEC 61643-1 | II klase |
| SPD atb. EN 61643-11 | Tips 2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 40 kA |
| Sekundārās strāvas dzēšanas spēja (ef) [N-PE] | 0,1 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 160 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 280V |
| Gaisa mitrums maks. | 95 % |
| Gaisa mitrums min. | 5 % |
Pieslēgšanas iespējas
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 1,5 mm² |
|---|---|
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 35 mm² |
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 60 kA |
| Elastīgo vadu šķērsgriezums (smalkās stieples) min. | 16 AWG |
| Elastīgo vadu šķērsgriezums (smalkās stieples) maks. | 2 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 1,5 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 35 mm² |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. | 16 AWG |
| Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. | 2 AWG |
| Kopējais aizsardzības līmenis [L-PE] | 1,5 kV |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|---|
| Iepakojums bez plastmasas | jā |
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 1,7718 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 1,7718 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
