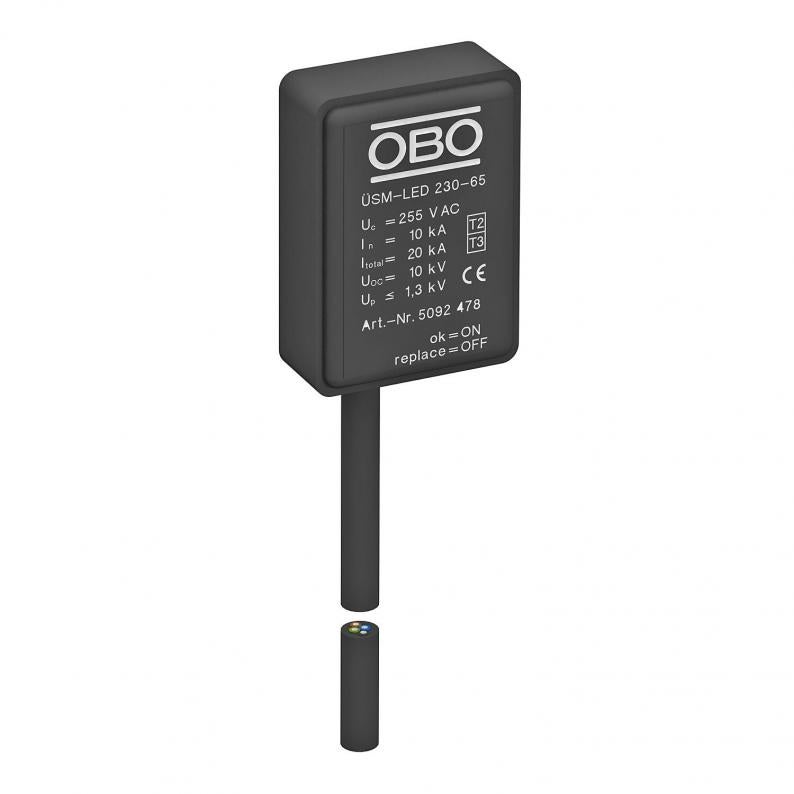

Pārspriegumaizsardzība LED sistēmai 230 V IP65
Tips ÜSM-LED 230-65
Preces nr. 5092478
EAN 4012196439034
Preces nr. / Tips
5092478 / ÜSM-LED 230-65
Aizsardzības veids
IP65
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
1+N/PE
Mazākā pārd. vien.: 25 Gabals
25Gabals
Gabals
Apraksts
Pārsprieguma aizsargierīces modulis, tips 2 + 3, atb. DIN EN 61643-11, 230/400 V tīkliem.
Paredzēts LED apgaismojuma un LED dzinēja aizsardzībai.
• Ar optisku funkcijas indikatoru
• Neliels izmērs uzstādīšanai masta pieslēgšanas kārbā
• IP 65 un ar 25 cm pieslēguma vadu
• 1+NPE aizsardzības shēma ar maksimālo 20 kA novadīšanas spēju
• Pārsprieguma ierobežojums līdz 1300 V vai 1000 V @ 5 kA
• Ar lampiņas izslēgšanos kļūmes gadījumā vai bez tās
Lietojums: universāls lietojums visām apgaismojuma sistēmām
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Paredzēts LED apgaismojuma un LED dzinēja aizsardzībai.
• Ar optisku funkcijas indikatoru
• Neliels izmērs uzstādīšanai masta pieslēgšanas kārbā
• IP 65 un ar 25 cm pieslēguma vadu
• 1+NPE aizsardzības shēma ar maksimālo 20 kA novadīšanas spēju
• Pārsprieguma ierobežojums līdz 1300 V vai 1000 V @ 5 kA
• Ar lampiņas izslēgšanos kļūmes gadījumā vai bez tās
Lietojums: universāls lietojums visām apgaismojuma sistēmām
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Tehniskie dati
Tehniskie dati
| Tīkla tips | citi |
|---|---|
| Ierīces signalizācija | optisks |
| Aizsardzības veids | IP65 |
| Augstākais pastāvīgais spriegums (L-N) | 255 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 10 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 10 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 20 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 20 kA |
| Tālvadības signalizācija | nē |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Integrēta aizsardzība pie ieejas | nē |
| Aizsardzības līmenis [L-N] | ≤1,3 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Polu izpildījums | 1+N/PE |
| Montāžas veids | Citi |
| Maksimumstrāvas aizsardzība tīkla pusē | 16 |
| Izpildījums | 1+NPE |
| Izturīgs pret īssavienojumu | nē |
| ROHS atbilstība | jā |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 16 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Pieslēguma kabeļa garums | 0,25 m |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 2→3 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 20 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 16 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 230V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 20 kA |
|---|
Vides dati
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0131 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0131 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-21T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
