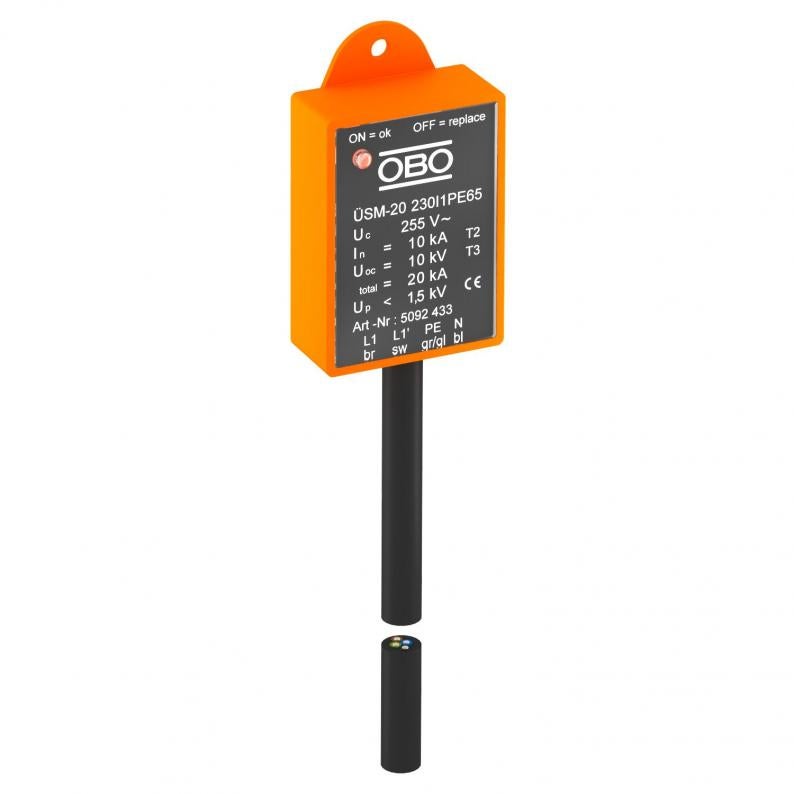

Pārspriegumaizsardzība LED sistēmai ÜSM-20-230I1PE65
Type ÜSM-20-230I1PE65
|Item no. 5092433
|EAN 4012196515431
Item no. / Type
5092433 / ÜSM-20-230I1PE65
Aizsardzības veids
IP65
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
1+N/PE
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Pārsprieguma aizsargierīces modulis, tips 2 + 3, atb. DIN EN 61643-11, 230/400 V tīkliem.
Paredzēts LED apgaismojuma aizsardzībai.
• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• 1+NPE aizsardzības shēma ar maksimāli 20 kA novadīšanas spēju
• pārsprieguma ierobežošana zem 1500 V vai 1000 V pie 5 kA
• ar gaismekļa atvienošanu vai bez tās bojājuma gadījumā
Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Paredzēts LED apgaismojuma aizsardzībai.
• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• 1+NPE aizsardzības shēma ar maksimāli 20 kA novadīšanas spēju
• pārsprieguma ierobežošana zem 1500 V vai 1000 V pie 5 kA
• ar gaismekļa atvienošanu vai bez tās bojājuma gadījumā
Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Technical data

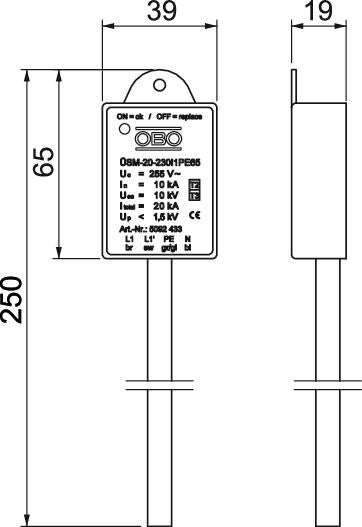

Izmēri
| Garums | 250 mm |
|---|---|
| Platums | 40 mm |
| Augstums | 19 mm |
Tehniskie dati
| Ierīces signalizācija | optisks |
|---|---|
| Aizsardzības veids | IP65 |
| Augstākais pastāvīgais spriegums (L-N) | 255 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 10 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 10 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 10 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 10 kA |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Aizsardzības līmenis [L-N] | ≤1,5 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Polu izpildījums | 1+N/PE |
| Montāžas veids | Citi |
| Maksimumstrāvas aizsardzība tīkla pusē | 16 |
| Izpildījums | 1-pola + NPE, paredzēts SK I |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 16 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Pieslēguma kabeļa garums | 0,25 m |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 20 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 16 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 230V |
Pieslēgšanas iespējas
| Impulsu strāva novadītājā (8/20 µs) [kopējā] | 20 kA |
|---|---|
| Kopējais aizsardzības līmenis [L-PE] | 1,6 kV |
Environmental Data
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0394 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0394 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
