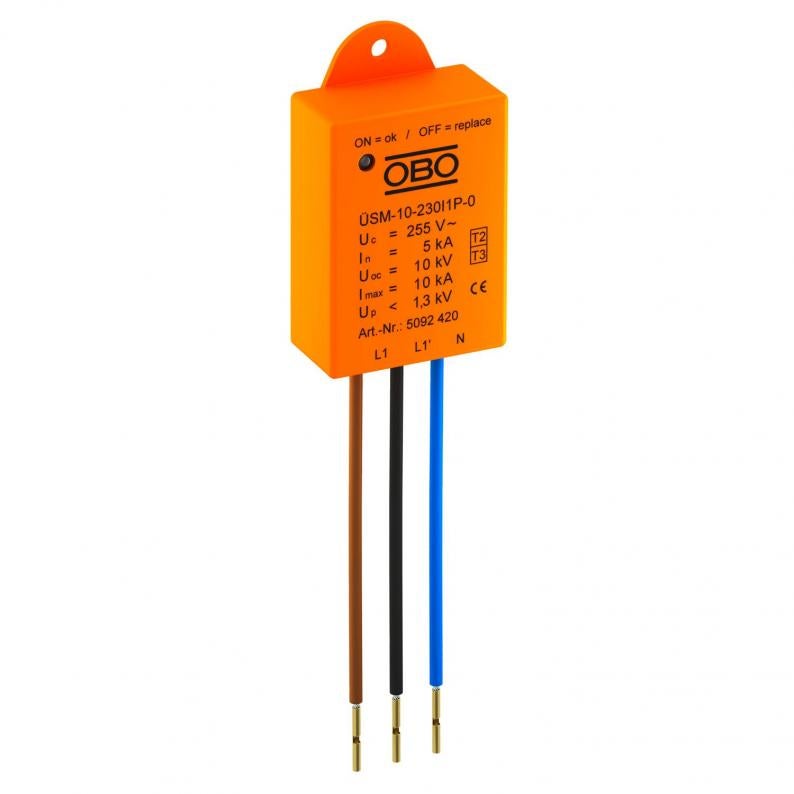

Pārspriegumaizsardzības modulis ÜSM-10-230l1P-0
Type ÜSM-10-230I1P-0
|Item no. 5092420
|EAN 4012196426713
Item no. / Type
5092420 / ÜSM-10-230I1P-0
Aizsardzības veids
IP20
Augstākais ilgtermiņa spriegums AC
255 V
Polu izpildījums
1
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Pārsprieguma aizsargierīces modulis, tips 2 + 3, atb. DIN EN 61643-11, 230/400 V tīkliem.
Paredzēts elektronisko ierīču, piem., LED dziņu, aizsardzībai.
• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• aizsardzības shēma ar maksimālu 10 kA novadīšanas spēju
• pārsprieguma samazinājums zem 1300 V (aizsardzības līmenis)
• gaismekļiem ar aizsardzības izolāciju (SK II), bez PE pieslēguma
Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Paredzēts elektronisko ierīču, piem., LED dziņu, aizsardzībai.
• ar darbības indikatoru un slodzes ķēdes atvienošanu SPD atteices gadījumā
• neliels izmērs uzstādīšanai masta pieslēgšanas kārbā vai pirms dziņa
• aizsardzības shēma ar maksimālu 10 kA novadīšanas spēju
• pārsprieguma samazinājums zem 1300 V (aizsardzības līmenis)
• gaismekļiem ar aizsardzības izolāciju (SK II), bez PE pieslēguma
Pielietojums: kabeļu pārejas kārbās, nozarkārbās, kabeļu kanālos, kā arī zemgrīdas sistēmās
Elektronisko iekārtu, piem., LED lampu aizsardzībai pret pārspriegumu.
Technical data

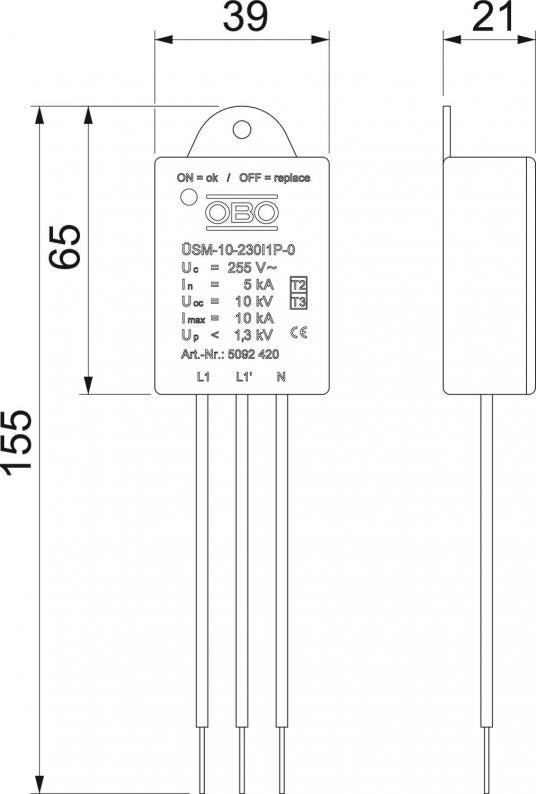

Izmēri
| Garums | 155 mm |
|---|---|
| Platums | 40 mm |
| Augstums | 21 mm |
Tehniskie dati
| Ierīces signalizācija | optisks |
|---|---|
| Aizsardzības veids | IP20 |
| Augstākais pastāvīgais spriegums (L-N) | 255 V |
| Augstākais pastāvīgais spriegums (N-PE) | 255 V |
| Nominālā noplūdes strāva (8/20 µs) [L-N] | 5 kA |
| Nominālā noplūdes strāva (8/20 µs) [N-PE] | 5 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] | 10 kA |
| Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] | 10 kA |
| Tipa 2 pārbaudes klase | jā |
| Tipa 3 pārbaudes klase | jā |
| Nominālais spriegums AC (50/60 Hz) | 230 V |
| Aizsardzības līmenis [L-N] | ≤1300 |
| Augstākais ilgtermiņa spriegums AC | 255 V |
| Nominālā noplūdes strāva (8/20 µs) | 5 kA |
| Polu izpildījums | 1 |
| Montāžas veids | Citi |
| Maksimumstrāvas aizsardzība tīkla pusē | 16 |
| Izpildījums | 1-pola, bez PE, paredzēts SK II |
| Nominālā slodzes strāva (ieejas/izejas spaile) | 16 A |
| Ekspluatācijas temperatūra min. | -40 °C |
| Ekspluatācijas temperatūra maks. | 80 °C |
| Pieslēguma kabeļa garums | 0,09 m |
| SPD atb. IEC 61643-1 | II+III klase |
| SPD atb. EN 61643-11 | Tips 2+3 |
| LPZ | 1→2 |
| Maksimālā impulsu strāva novadītājā (8/20 μs) | 10 kA |
| Atbildes laiks | <25 ns |
| Maksimālā aizsardzība pie ieejas | 16 A |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 230V |
Environmental Data
| Iepakojums bez plastmasas | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,0443 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,0443 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
