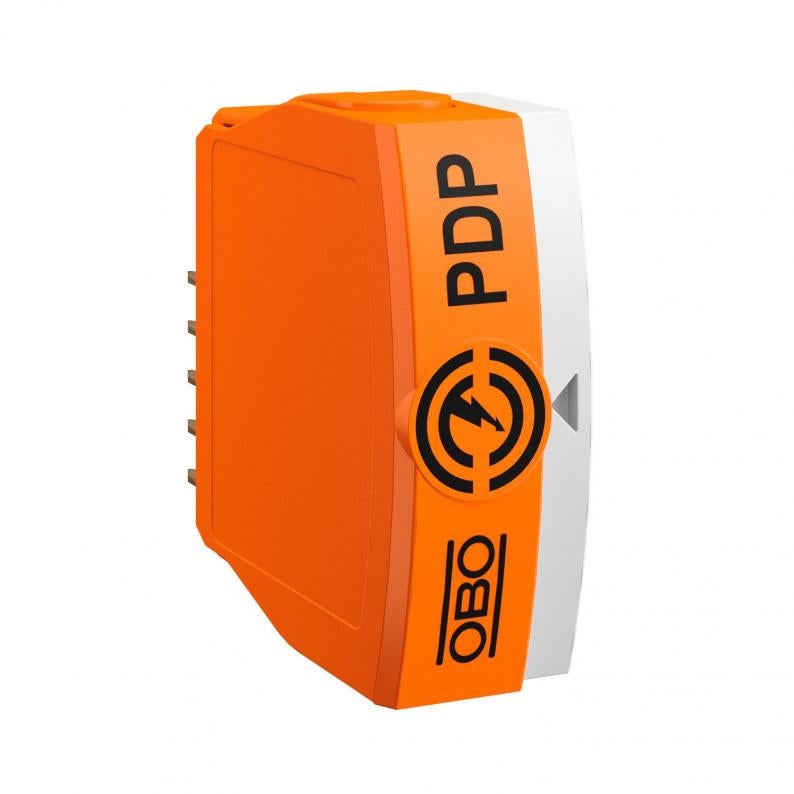

PDP cover, 2-pin, with OS, 5 V
Tips PDP-P-2-5-OS
Preces nr. 5080422
EAN 4012196745937
Preces nr. / Tips
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Mazākā pārd. vien.: 1 Gabals
1Gabals
Gabals
Apraksts
Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
Tehniskie dati

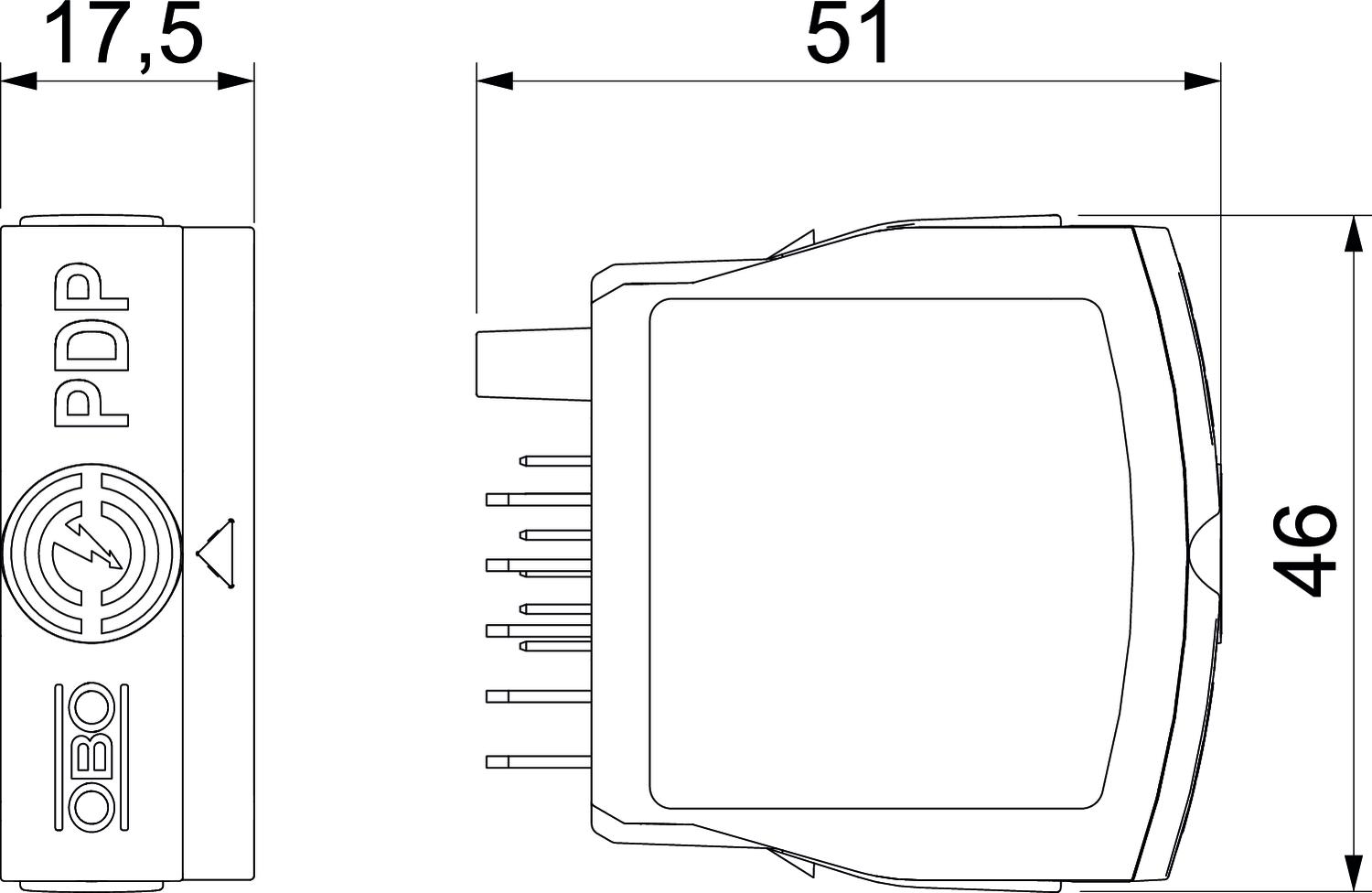

Izmēri
| Garums | 51 mm |
|---|---|
| Platums | 17,5 mm |
| Augstums | 46 mm |
Tehniskie dati
| Gareniskā pretestība | 1.2 ± 5% |
|---|---|
| Ierīces signalizācija | nav |
| Spraudsistēma | Spaile |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 1,2 Ω ± 5% |
| Nominālā zibensizlādes strāva In aiz C2 (kopā) | 20 kA |
| Kapacitāte (dzīsla-dzīsla) | ≤30 pF |
| Kapacitāte (dzīsla-zemējums) | ≤30 pF |
| Zemējums ar: | Pieslēguma vads / U profila sliede |
| Ieejas / izejas montāža | Skrūvējamas spailes |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | 10 kV / 5 kA |
| Impulsu strāvas caurlaidība, stieple–zeme | 10 kV / 5 kA |
| Kopējā impulsu strāva novadītājā (10/350) | 2,5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 20 kA |
| Nominālā noslogojuma strāva, DC | 0,6 A |
| Nominālā noslogojuma strāva, AC | 0,425 A |
| Augstākais ilgtermiņa spriegums AC | 4,2 V |
| Augstākais ilgtermiņa spriegums DC | 6 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| ROHS atbilstība | jā |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 2,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 5V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 1,5 mm² |
Vides dati
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,4093 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,4093 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Gabals |
| Declared Unit Quantity | 1 |
Lejupielādes
0 atlasīts
Datu lapa (1)
Katalogi un bukleti (3)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Izpildījumi
Tips
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Preces nr.
PDP-P-2-5-OS
Spaile
4,2
6
5080422
PDP-P-2-12-OS
Spaile
12
16
5080424
PDP-P-2-24-OS
Spaile
21
30
5080426
PDP-P-2-48-OS
Spaile
37
52
5080428
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
PDP-P-2-5-OS
Preces nr.
5080422
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
4,2
Augstākais ilgtermiņa spriegums DC
6
PDP-P-2-12-OS
Preces nr.
5080424
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
12
Augstākais ilgtermiņa spriegums DC
16
PDP-P-2-24-OS
Preces nr.
5080426
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
21
Augstākais ilgtermiņa spriegums DC
30
PDP-P-2-48-OS
Preces nr.
5080428
Spraudsistēma
Spaile
Augstākais ilgtermiņa spriegums AC
37
Augstākais ilgtermiņa spriegums DC
52
