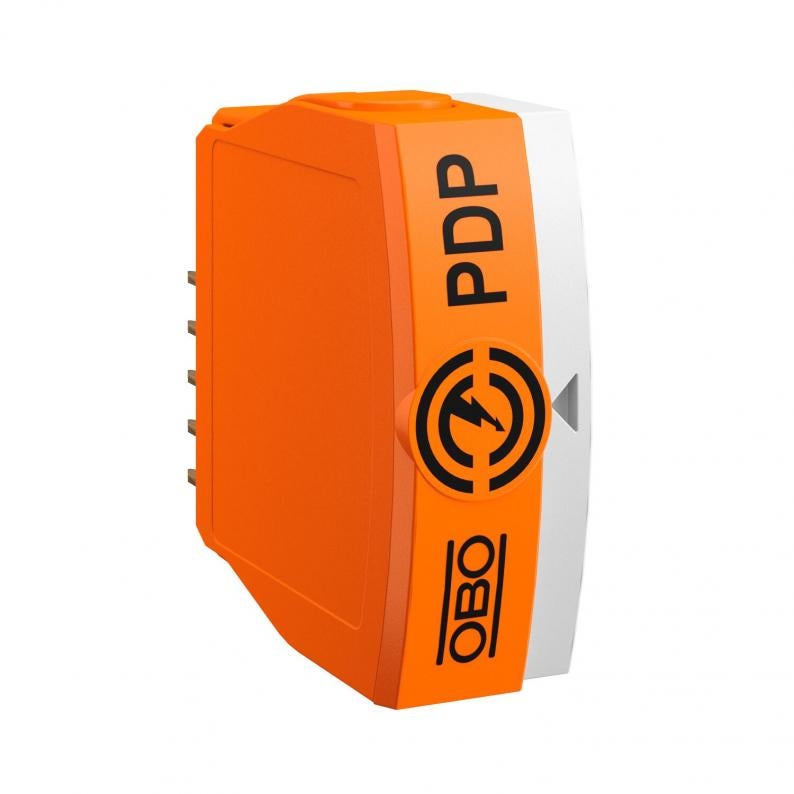

PDP cover, 2x2-pin, with OS, 5 V
Type PDP-P-2x2-5-OS
|Item no. 5080430
|EAN 4012196745975
Item no. / Type
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Smallest selling unit: 1 Gabals
1Gabals
Gabals
Description
Upper part, plug-in data cable protection, type 1+2/D1+C2, for use in measurement, control and regulation technology
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
• Protection device for multi-wire systems
• Frequency range up to 100 MHz
• Low construction width of 17.5 mm
• With visual signalling and option of remote signalling
Application: Universal lightning and surge voltage protection for data transmission devices in MCR technology.
Technical data

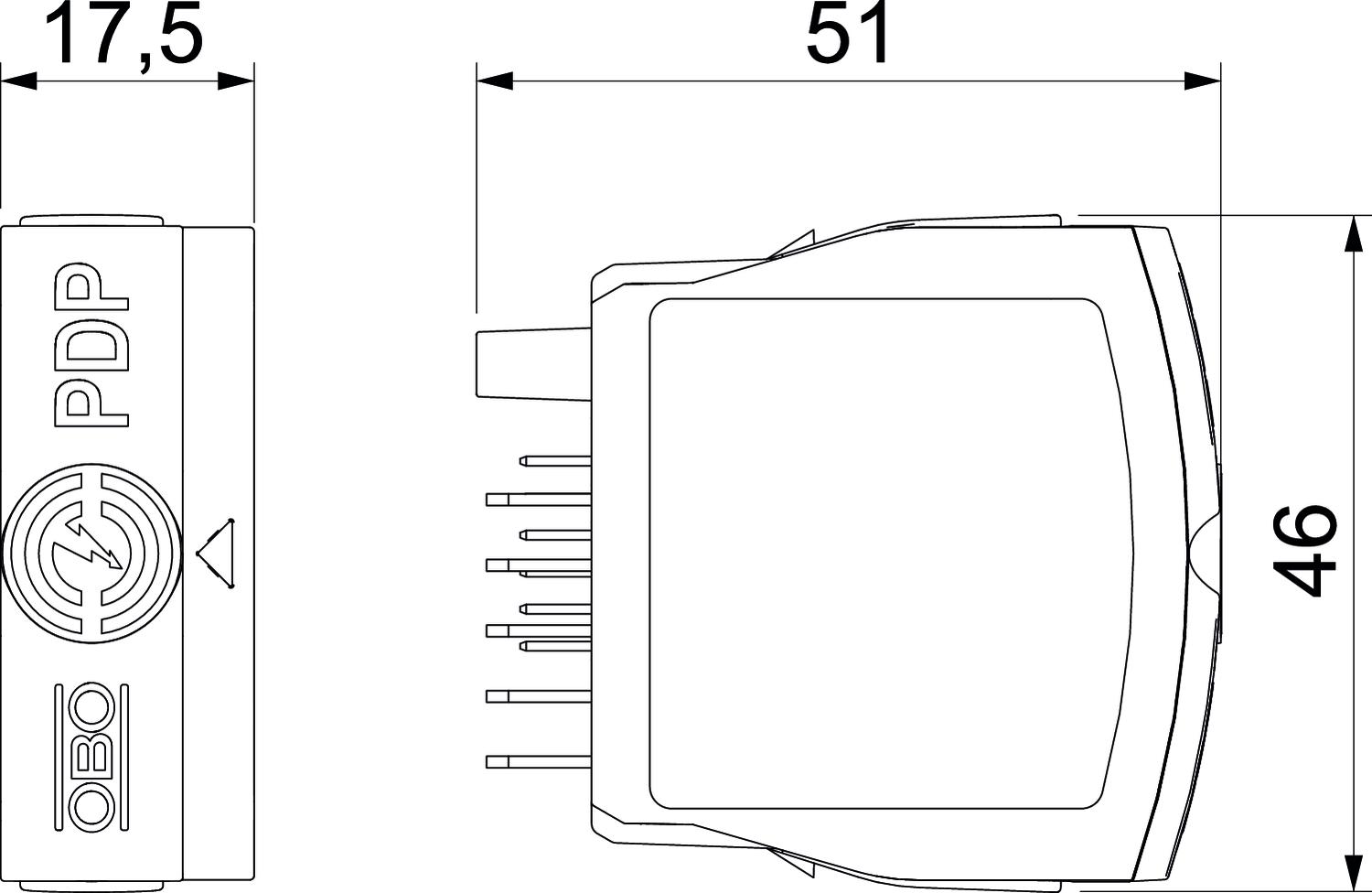

Izmēri
| Garums | 51 mm |
|---|---|
| Platums | 17,5 mm |
| Augstums | 46 mm |
Tehniskie dati
| Gareniskā pretestība | 1.2 ± 5% |
|---|---|
| Ierīces signalizācija | nav |
| Spraudsistēma | Spaile |
| Aizsardzības veids | IP20 |
| Pārbaudes standarts | IEC 61643-21 |
| Virknes pretestība katrai stieplei | 1,2 Ω ± 5% |
| Nominālā zibensizlādes strāva In aiz C2 (kopā) | 20 kA |
| Kapacitāte (dzīsla-dzīsla) | ≤30 pF |
| Kapacitāte (dzīsla-zemējums) | ≤30 pF |
| Zemējums ar: | Pieslēguma vads / U profila sliede |
| Ieejas / izejas montāža | Skrūvējamas spailes |
| Ekrāna pieslēgums | jā |
| Ekranējums | tieši |
| Impulsu strāvas caurlaidība, stieple-stieple | 10 kV / 5 kA |
| Impulsu strāvas caurlaidība, stieple–zeme | 10 kV / 5 kA |
| Kopējā impulsu strāva novadītājā (10/350) | 2,5 kA |
| Kopējā impulsu strāva novadītājā (8/20) | 20 kA |
| Nominālā noslogojuma strāva, DC | 0,6 A |
| Nominālā noslogojuma strāva, AC | 0,425 A |
| Augstākais ilgtermiņa spriegums AC | 4,2 V |
| Augstākais ilgtermiņa spriegums DC | 6 V |
| Nominālā noplūdes strāva (8/20 µs) | 10 kA |
| Robežfrekvence | 100 MHz |
| SPD atb. | I + II klase/D1 + C2 |
| Kategorie | 1. + 2. tips/D1 + C2 |
| SPD atb. IEC 61643-1 | I+II klase |
| SPD atb. EN 61643-11 | Tips 1+2 |
| LPZ | 0→2 |
| Impulsstrāva | 2,5 kA |
| Ievietotā slāpēšana (Insertion loss) | ≤3 dB |
| Stacionārā pieslēguma šķērsgriezums maks. | 2,5 mm² |
| Pieslēguma diametrs, vairākdzīslu min. | 0,14 mm² |
| Pieslēguma diametrs, vairākdzīslu maks. | 2,5 mm² |
| Izmantošanas temperatūras diapazons min. | -40 °C |
| Izmantošanas temperatūras diapazons maks. | 80 °C |
| Izmērs | 5V |
Pieslēgšanas iespējas
| Stacionārā pieslēguma šķērsgriezums min. | 0,14 mm² |
|---|---|
| Pieslēguma diametrs, elastīgs min. | 0,14 mm² |
| Pieslēguma diametrs, elastīgs maks. | 1,5 mm² |
Environmental Data
| Iepakojums pilnībā no otrreiz pārstrādāta kartona | jā |
|---|
| CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem | 0,247 kg CO2e / 1 Gabals |
|---|---|
| CO₂ Footprint (GWP) | 0,247 kg CO₂e |
| CO2 vērtības noteikšanas datums | 2025-05-14T00:00:00.000+0200 |
| Declared Unit (LCA) | Gabals |
| Declared Unit Quantity (LCA) | 1 |
Downloads
0 selected
Datu lapa (1)
Katalogi un bukleti (2)
Deklarācijas (3)
Lietošanas instrukcijas un palīgmateriāli (3)
Produkta attēli (2)
3D datu lejupielādes (1)
Variants
Type
Spraudsistēma
Augstākais ilgtermiņa spriegums AC
Augstākais ilgtermiņa spriegums DC
Item no.
PDP-P-2x2-5-OS
Spaile
4,2
6
5080430
PDP-P-2x2-12-OS
Spaile
12
16
5080432
PDP-P-2x2-24-OS
Spaile
21
30
5080434
PDP-P-2x2-48-OS
Spaile
37
52
5080436
